产品
滤波器
通带频率2018~2120MHz, DC-1769MHz≥75dB, 2369-6000MHz≥75dB, SMA
- ZBF3-C2069-102-2126
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2018 | ~ | 2120 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1769 | MHz≥ | 75 | dB | ||
| 带外抑制 | 2369-6000 | MHz≥ | 75 | dB | ||
| 带外抑制 | 1939 | MHz≥ | 28 | dB | ||
| 带外抑制 | 2199 | MHz≥ | 28 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤2ns（102MHz带宽） |
| 时延波动 | ≤1.5ns（82MHz带宽） |
| 相位一致性 | ≤4° |
| 工作温度 | -40~+70℃ |
参考实物图

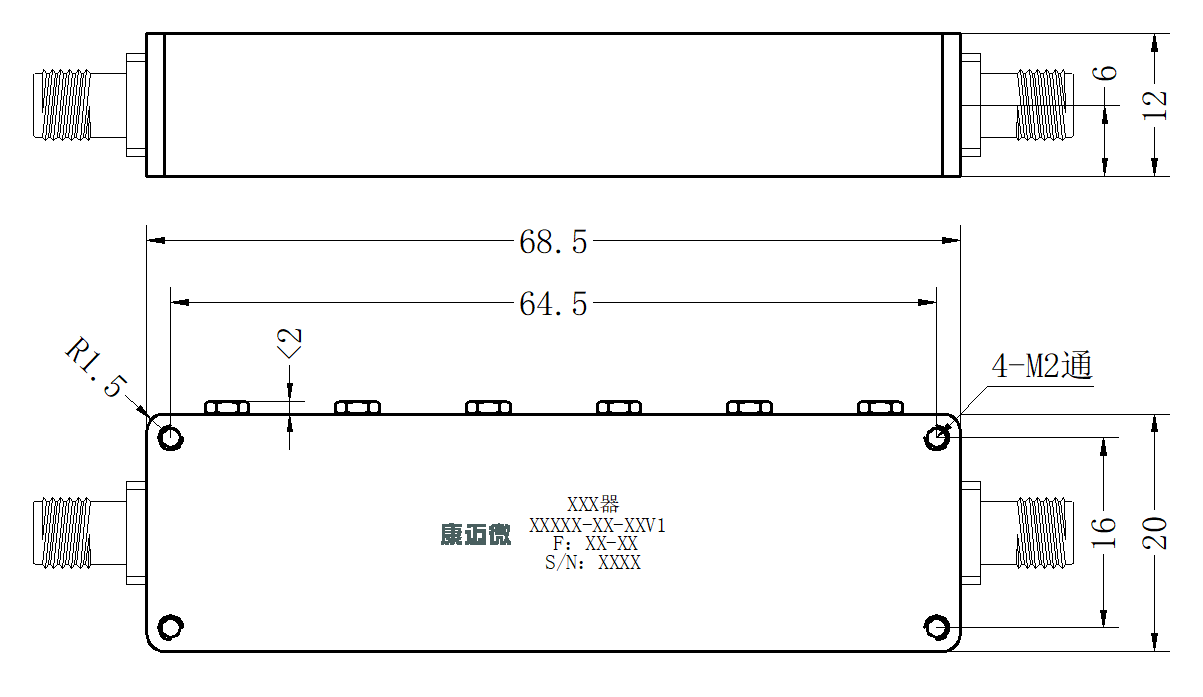

外形结构图（mm）
