产品
滤波器
通带频率 1180~1220MHz,DC-1.1GHz≥50dB,1.3-4GHz≥50dB,表面贴装
- ZBF13-L1200-40-3618
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1180 | ~ | 1220 | MHz |
| 通带损耗 | / | / | 6.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.1 | GHz≥ | 50 | dB | ||
| 带外抑制 | 1.3-4 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.50 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1100 | 17.12 | 18.48 | -61.90 | -61.90 | 3.32 |
| 1114 | 11.92 | 10.85 | -49.49 | -49.49 | 7.40 |
| 1129 | 9.01 | 7.25 | -35.28 | -35.28 | 7.28 |
| 1143 | 5.91 | 4.23 | -21.88 | -21.88 | 10.85 |
| 1157 | 3.07 | 2.35 | -11.10 | -11.10 | 16.76 |
| 1171 | 1.59 | 1.59 | -5.88 | -5.88 | 19.25 |
| 1186 | 1.19 | 1.25 | -4.25 | -4.25 | 16.39 |
| 1200 | 1.12 | 1.13 | -3.74 | -3.74 | 14.07 |
| 1214 | 1.06 | 1.11 | -3.79 | -3.79 | 12.99 |
| 1229 | 1.25 | 1.29 | -4.32 | -4.32 | 13.82 |
| 1243 | 1.51 | 1.73 | -5.86 | -5.86 | 15.55 |
| 1257 | 1.94 | 2.60 | -9.91 | -9.91 | 18.07 |
| 1271 | 3.53 | 3.67 | -19.17 | -19.17 | 17.55 |
| 1286 | 6.19 | 4.86 | -32.63 | -32.63 | 11.66 |
| 1300 | 9.27 | 6.57 | -49.67 | -49.67 | 1.59 |

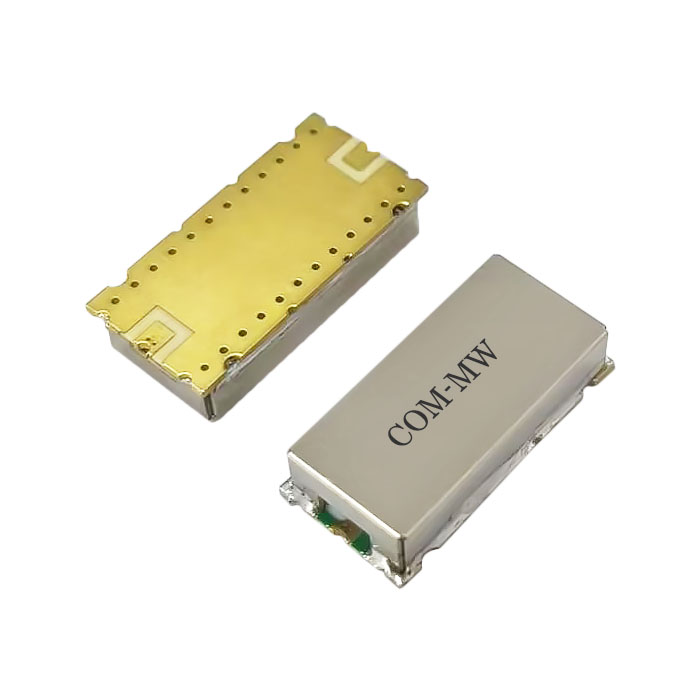

参考实物图

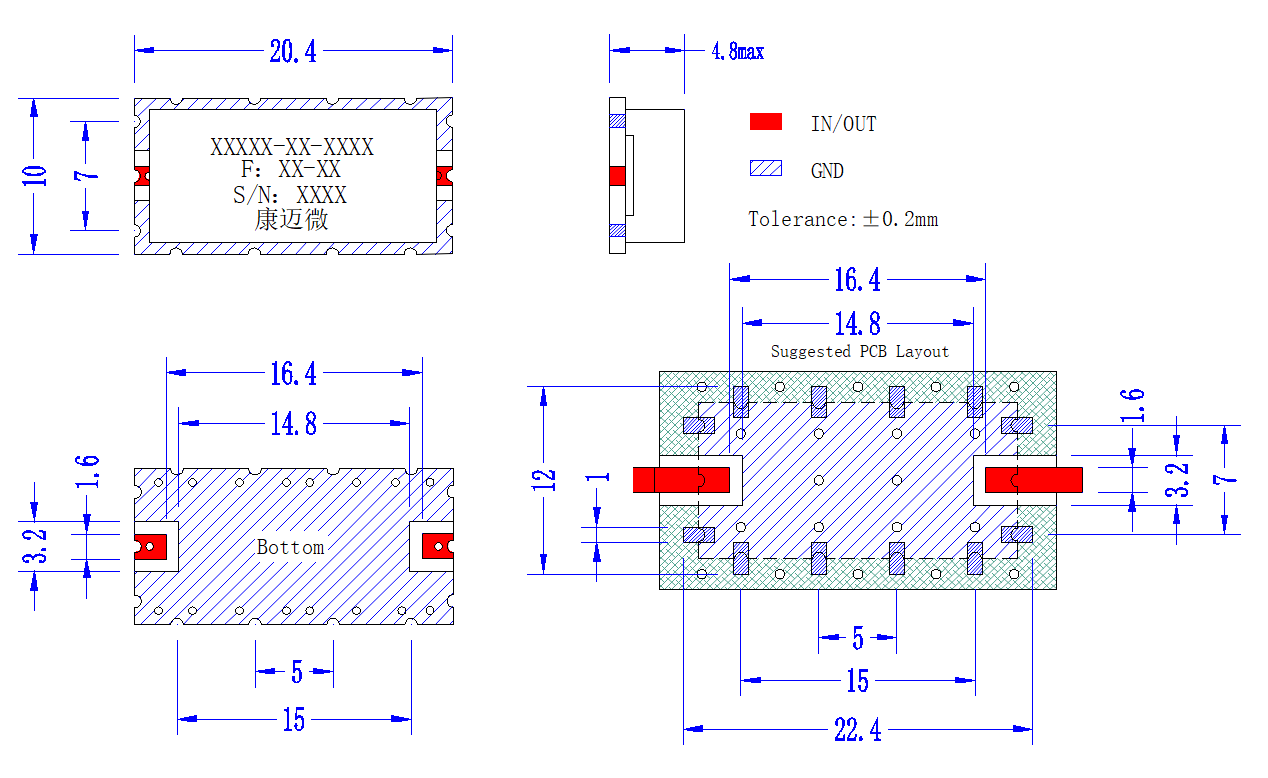

外形结构图（mm）

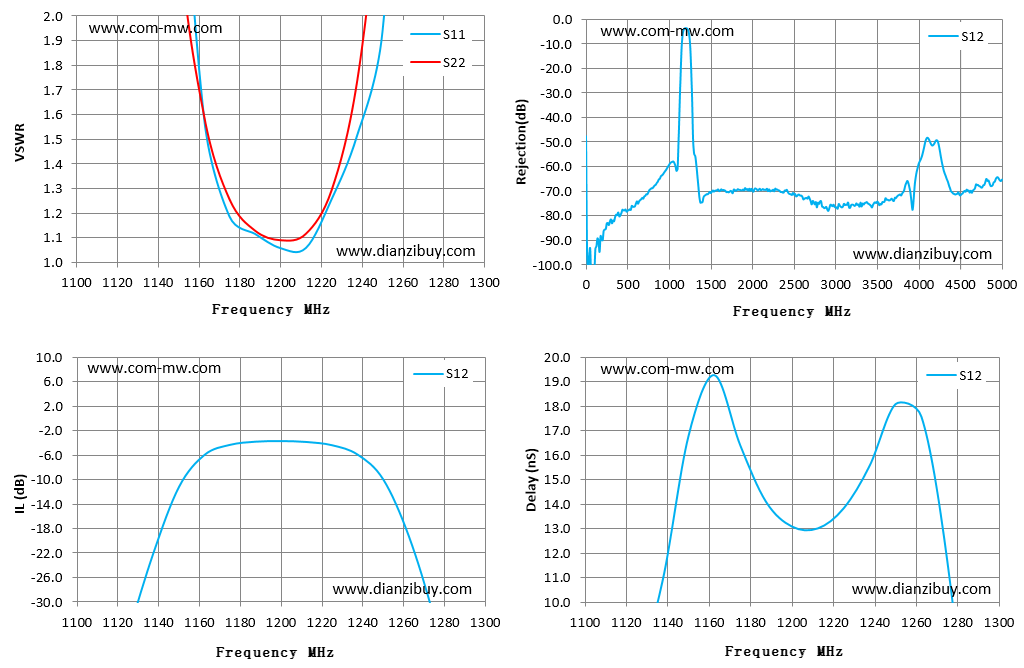

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
