滤波器
通带频率 135~145MHz,DC-70MHz≥75dB,200-280MHz≥75dB,SMA
- ZBF15-L140-10-1825
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 135 | ~ | 145 | MHz |
| 中心损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-70 | MHz≥ | 75 | dB | ||
| 带外抑制 | 200-280 | MHz≥ | 75 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -45~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 120 | 34.66 | 33.77 | -33.66 | -33.66 | 15.10 |
| 123 | 19.60 | 18.56 | -23.95 | -23.95 | 23.97 |
| 126 | 10.48 | 9.78 | -15.90 | -15.90 | 38.61 |
| 129 | 1.77 | 1.61 | -4.51 | -4.51 | 89.63 |
| 131 | 1.30 | 1.15 | -3.35 | -3.35 | 87.33 |
| 134 | 1.18 | 1.13 | -2.55 | -2.55 | 63.26 |
| 137 | 1.07 | 1.07 | -2.38 | -2.38 | 58.60 |
| 140 | 1.06 | 1.12 | -2.35 | -2.35 | 56.29 |
| 143 | 1.11 | 1.10 | -2.43 | -2.43 | 56.50 |
| 146 | 1.16 | 1.14 | -2.59 | -2.59 | 58.60 |
| 149 | 1.23 | 1.32 | -3.11 | -3.11 | 66.07 |
| 151 | 1.28 | 1.38 | -3.41 | -3.41 | 70.57 |
| 154 | 2.06 | 2.23 | -7.02 | -7.02 | 102.02 |
| 157 | 6.51 | 7.75 | -16.64 | -16.64 | 68.74 |
| 160 | 12.59 | 15.53 | -26.64 | -26.64 | 36.62 |

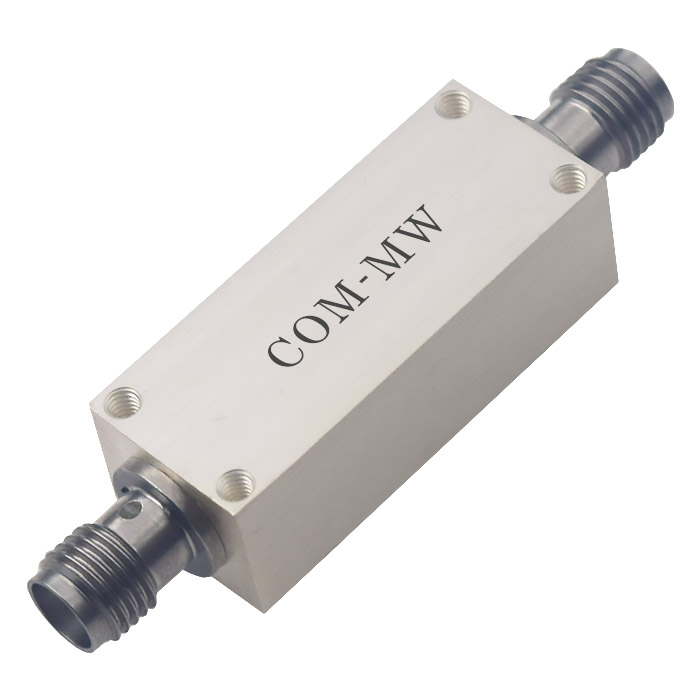

参考实物图
外形结构图（mm）

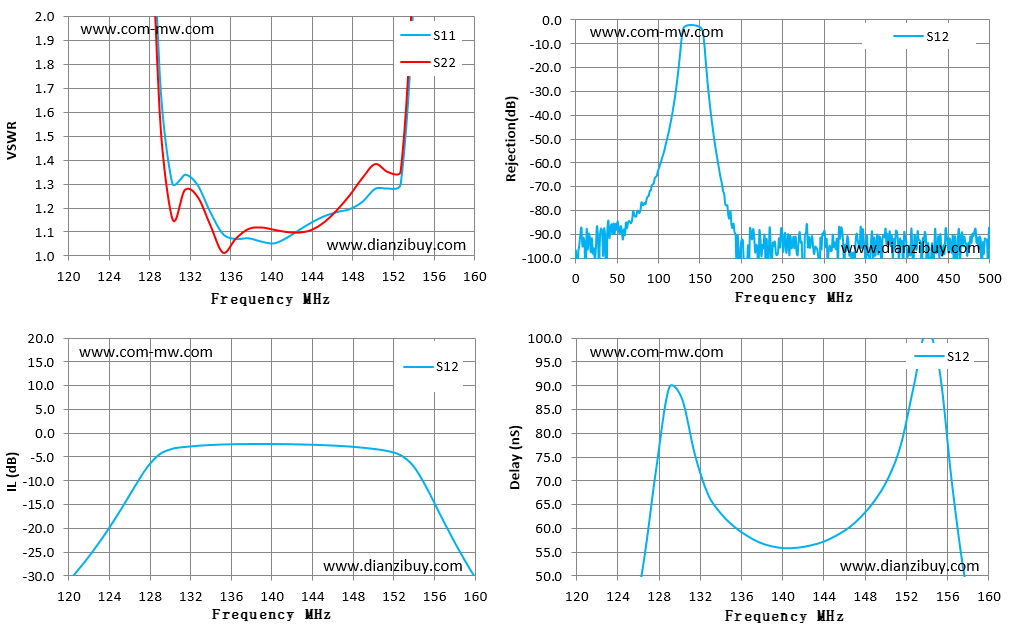

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
