电缆组件

DC~40GHz, 稳幅稳相, 8000mm, 2.92-J, 2.92-J

  • DCA9-2.92M80002.92M3.6-1304
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

高性价比稳幅稳相电缆组件。

主要参数

指标名称频率(GHz)MinTypeMax单位
频率范围DC~40GHz
插入损耗DC-65.626.35dB
插入损耗6-1510.5612.36dB
插入损耗15-26.518.5219.66dB
插入损耗26.5-4022.5424.03dB
驻波DC-61.031.35
驻波6-151.121.35
驻波15-26.51.151.35
驻波26.5-401.201.38

其它参数

电缆类别稳幅稳相电缆组件
长度8000mm
接口一2.92-J不锈钢螺母
接口二2.92-J不锈钢螺母
阻抗50Ω
工作温度-40~+85℃设计保证
存储温度-40~+85℃设计保证

外形结构图

外形尺寸(mm)

A 8000mmC18.0mm
B 3.6mmE18.0mm
T 70mmW18.9mm
W28.9mm

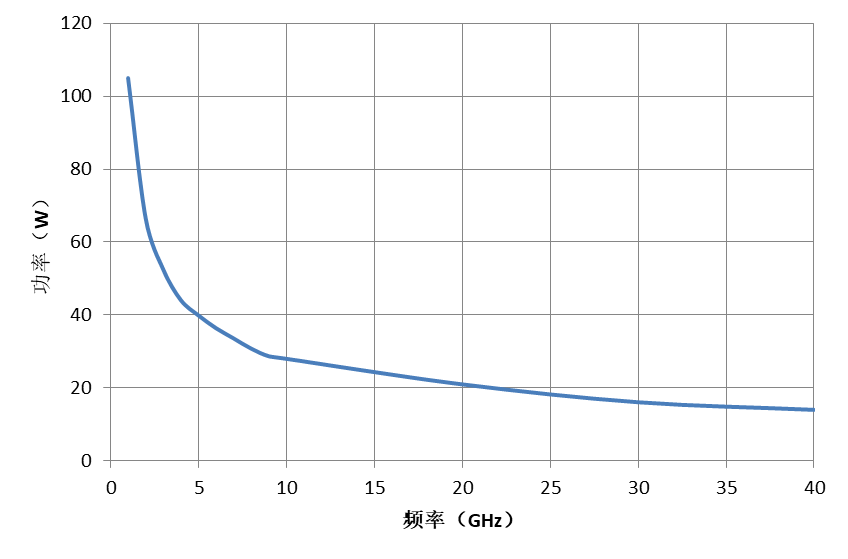

典型功率曲线图

参考实物图

典型测试数据

频率(MHz)插损(dB)输入驻波输出驻波
1000.021.011.01
40003.741.031.04
60006.181.061.07
80008.031.081.08
100009.221.091.08
1500012.291.111.11
1800014.571.131.13
2000016.051.141.15
2650019.091.151.17
3000021.431.191.18
4000023.961.211.19

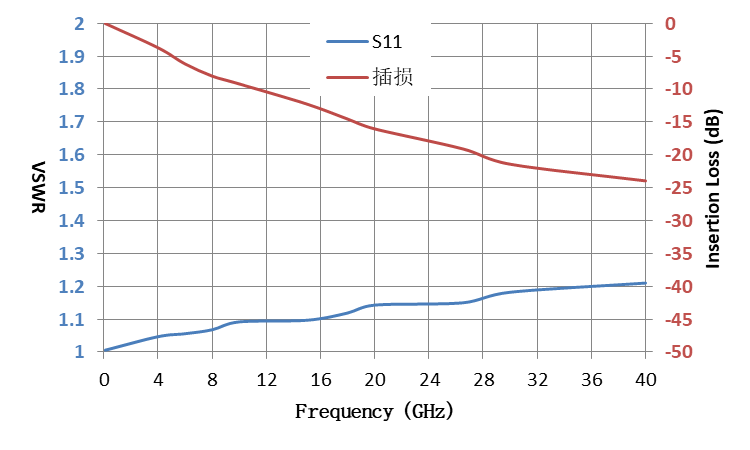

典型测试曲线图

电缆结构图

注意事项

1建议安装半径大于36mm
