产品
滤波器
阻带频率 1432~1512MHz,≥50dB,通带频率 DC~1427MHz,1517~3000MHz,N
- ZBSF6-C1432-1512-5673
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1432 | ~ | 1512 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1427 | MHz | |
| 通带频率 | 1517 | ~ | 3000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 80W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1320.00 | 1.11 | -0.43 |
| 1341.00 | 1.14 | -0.45 |
| 1363.00 | 1.17 | -0.47 |
| 1384.00 | 1.11 | -0.52 |
| 1406.00 | 1.25 | -0.71 |
| 1427.00 | 1.17 | -2.74 |
| 1449.00 | 6.79 | -81.96 |
| 1470.00 | 5.95 | -92.37 |
| 1491.00 | 28.78 | -86.74 |
| 1513.00 | 24.20 | -52.89 |
| 1534.00 | 1.52 | -0.91 |
| 1556.00 | 1.35 | -0.66 |
| 1577.00 | 1.29 | -0.58 |
| 1599.00 | 1.27 | -0.55 |
| 1620.00 | 1.51 | -0.51 |

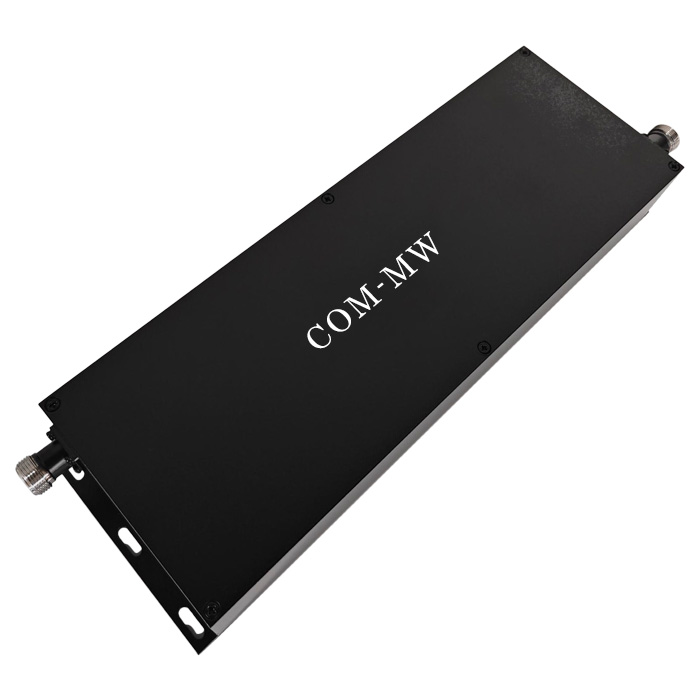

参考实物图

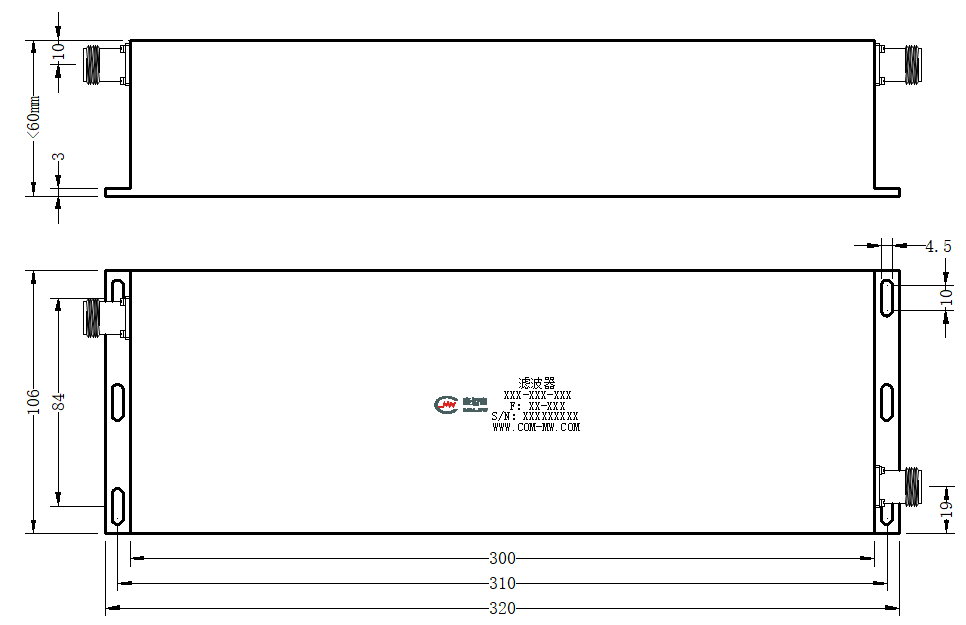

外形结构图（mm）

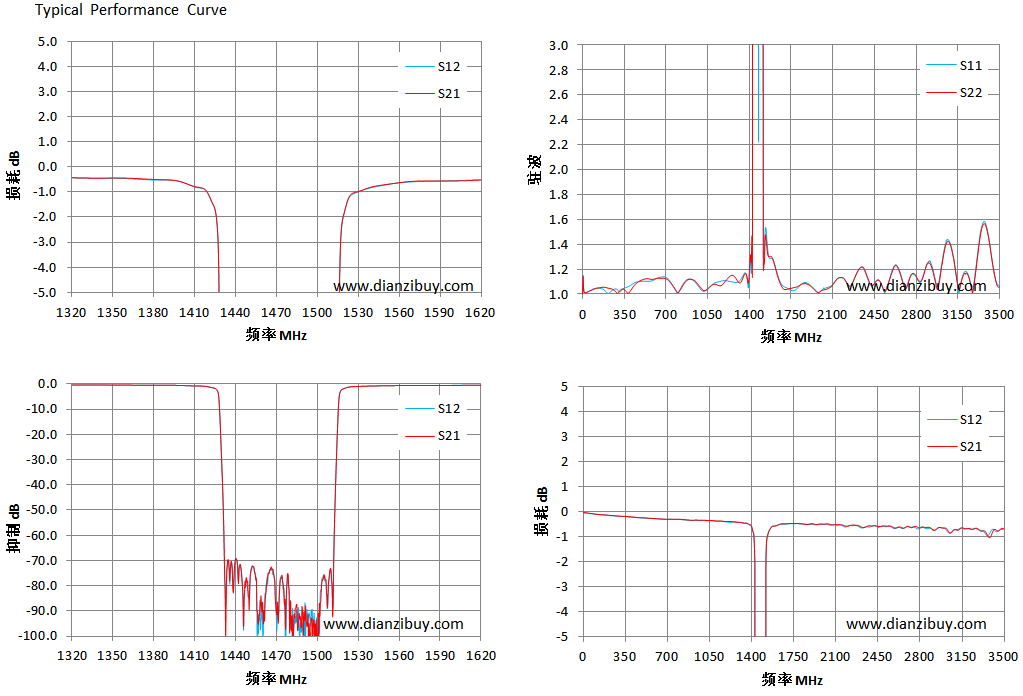

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
