产品
合路器成套件
225~300MHz,315~512MHz,698~970MHz,1250~2000MHz,2100~2600MHz,表面贴装
- LCC5-225/2600-20SMD
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 225 | ~ | 300 | MHz |
| 通带频率二 | / | / | 315 | ~ | 512 | MHz |
| 通带频率三 | / | / | 698 | ~ | 970 | MHz |
| 通带频率四 | / | / | 1250 | ~ | 2000 | MHz |
| 通带频率五 | / | / | 2100 | ~ | 2600 | MHz |
| 通带1~3回波 | 15 | |||||
| 通带4~5回波 | 12 | |||||
| 通带1~2损耗 | 3.0 | dB | ||||
| 通带3损耗 | 1.5 | dB | ||||
| 通带4~5损耗 | 5.0 | dB | ||||
| 通带一抑制度 | 315-2600 | MHz≥ | 20 | dBc | ||
| 通带一抑制度 | 225-300 | MHz≥ | 20 | dBc | ||
| 通带二抑制度 | 698-2600 | MHz≥ | 20 | dBc | ||
| 通带三抑制度 | 225-450 | MHz≥ | 20 | dBc | ||
| 通带三抑制度 | 1250-2600 | MHz≥ | 20 | dBc | ||
| 通带四抑制度 | 225-970 | MHz≥ | 20 | dBc | ||
| 通带四抑制度 | 2100-2500 | MHz≥ | 20 | dBc | ||
| 通带五抑制度 | 225-2000 | MHz≥ | 20 | dBc |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 1,通带群时延波动1-2：≤20ns.2,通带群时延波动3：≤3ns3,通带群时延波动4：≤5ns4,通带群时延波动5：≤4ns |

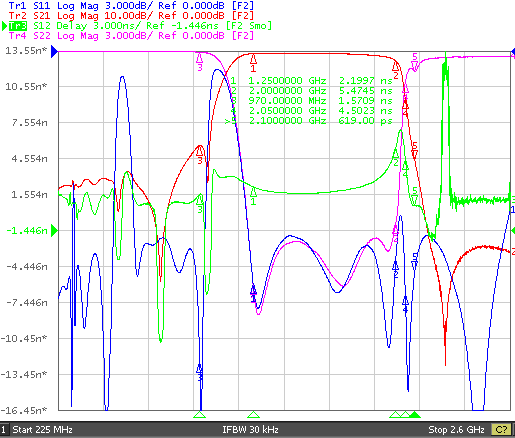

典型测试曲线图
外形结构图（mm）

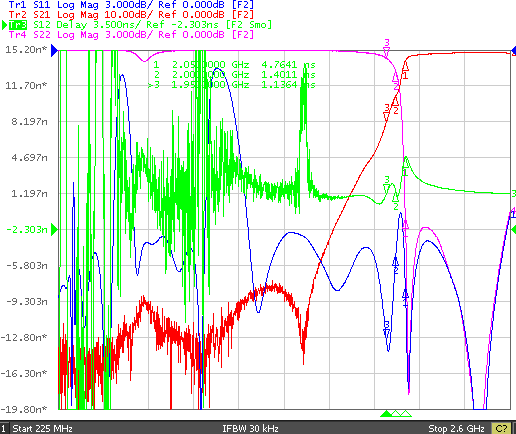

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| --- | 无铅RoHS工艺 |
