产品
合路器
1800~2200MHz, 400W, 3路, N, 串馈合成器
- ZHPC8-1.8-2.2-32
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
大功率，低损耗，合成效率高。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1800 | ~ | 2200 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.5 | dB | ||
| 耦合度 | 32 | 34 | dB | |
| 方向性 | 12 | dB |
其它参数
| 功率容量 | 400W |
| 路数 | 3路(理论损耗4.8dB) |
| 相位 | 两只配对使用为0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K；“1-3、C1、C2”为SMA-K |
| 表面 | 本导 |
| 工作温度 | -30~+85℃设计保证 |
| 其它 | 串馈合成器 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1、2、3 |
| 耦合监测端 | C1、C2 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S23 隔离 dB | S22 驻波 | S33 驻波 | S44 驻波 |
|---|---|---|---|---|---|---|---|---|
| 1700 | 1.05 | -4.99 | -4.98 | -4.92 | -23.15 | 1.22 | 1.17 | 1.14 |
| 1743 | 1.06 | -5.04 | -4.99 | -4.88 | -23.03 | 1.23 | 1.17 | 1.14 |
| 1786 | 1.06 | -5.07 | -4.99 | -4.85 | -23.08 | 1.25 | 1.18 | 1.14 |
| 1829 | 1.06 | -5.1 | -5.01 | -4.82 | -23.42 | 1.26 | 1.18 | 1.15 |
| 1871 | 1.05 | -5.11 | -5.02 | -4.81 | -23.95 | 1.26 | 1.17 | 1.14 |
| 1914 | 1.04 | -5.12 | -5.04 | -4.81 | -24.67 | 1.27 | 1.16 | 1.15 |
| 1957 | 1.04 | -5.11 | -5.05 | -4.79 | -25.68 | 1.27 | 1.16 | 1.15 |
| 2000 | 1.05 | -5.1 | -5.08 | -4.81 | -26.84 | 1.27 | 1.15 | 1.16 |
| 2043 | 1.07 | -5.06 | -5.08 | -4.8 | -27.93 | 1.26 | 1.14 | 1.16 |
| 2086 | 1.1 | -5.04 | -5.13 | -4.85 | -28.62 | 1.26 | 1.13 | 1.16 |
| 2129 | 1.14 | -4.99 | -5.14 | -4.86 | -28.55 | 1.26 | 1.13 | 1.17 |
| 2171 | 1.18 | -4.96 | -5.21 | -4.93 | -27.74 | 1.24 | 1.12 | 1.18 |
| 2214 | 1.22 | -4.88 | -5.22 | -4.95 | -26.6 | 1.23 | 1.12 | 1.18 |
| 2257 | 1.26 | -4.83 | -5.29 | -5.04 | -25.5 | 1.23 | 1.12 | 1.19 |
| 2300 | 1.3 | -4.72 | -5.3 | -5.07 | -24.64 | 1.21 | 1.13 | 1.2 |
参考实物图

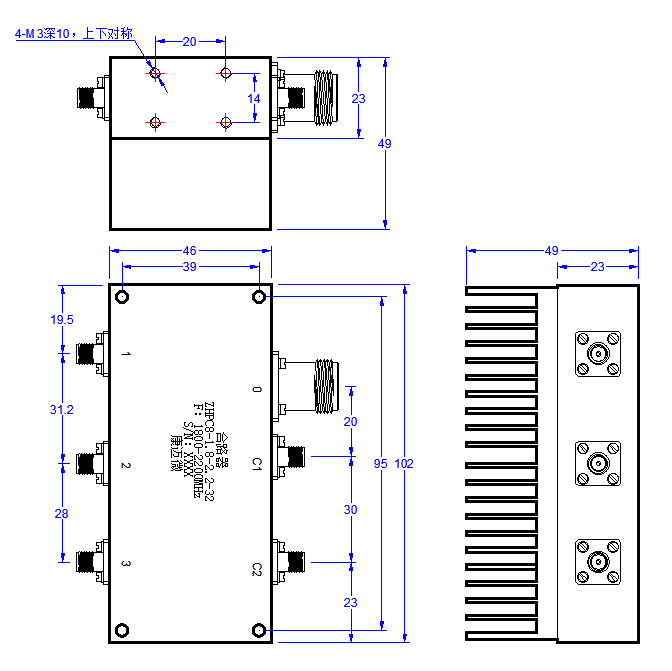

外形结构图（mm）

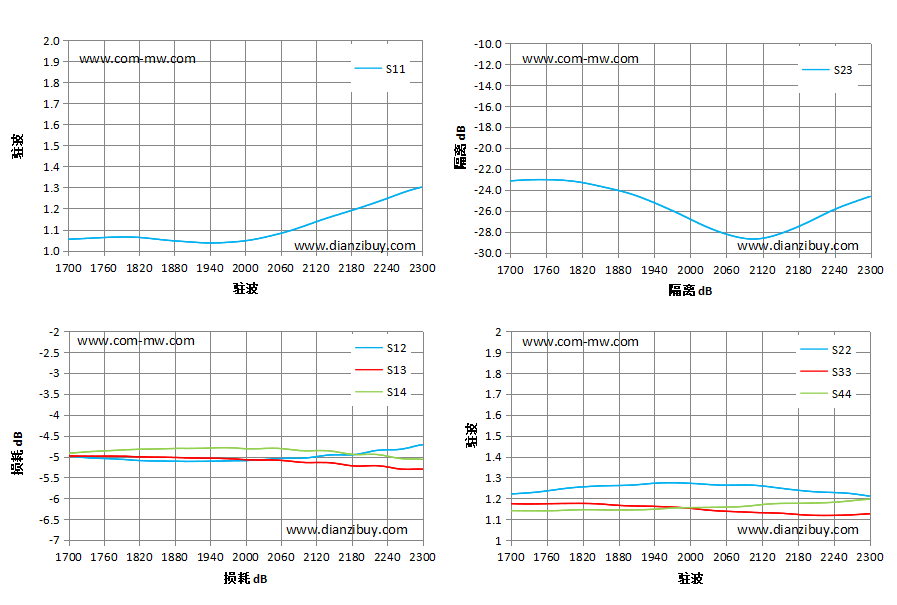

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
