电桥
1~750MHz, 1W, 2路, 相位180°, 表面贴装, 工业级, 替代SBTCJ-1W+
- B0060
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 750 | MHz |
| 插入损耗 | 1.2 | 1.8 | dB | |
| 隔离度 | 20 | 22 | dB | |
| 驻波比 | 1.5 | |||
| 幅度平衡 | 0.4 | 0.9 | dB | |
| 相位平衡 | 7 | 10 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 180° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SBTCJ-1W+ |
端口定义
| 公共端口 | 6 |
| 分配端口 | 1.3 |
| 接地端口 | 2.4 |

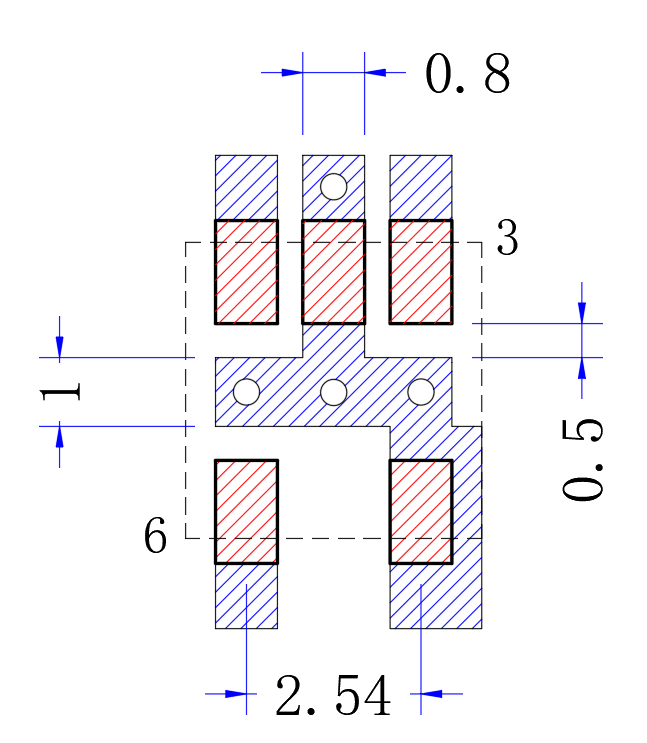

建议PCB布局图

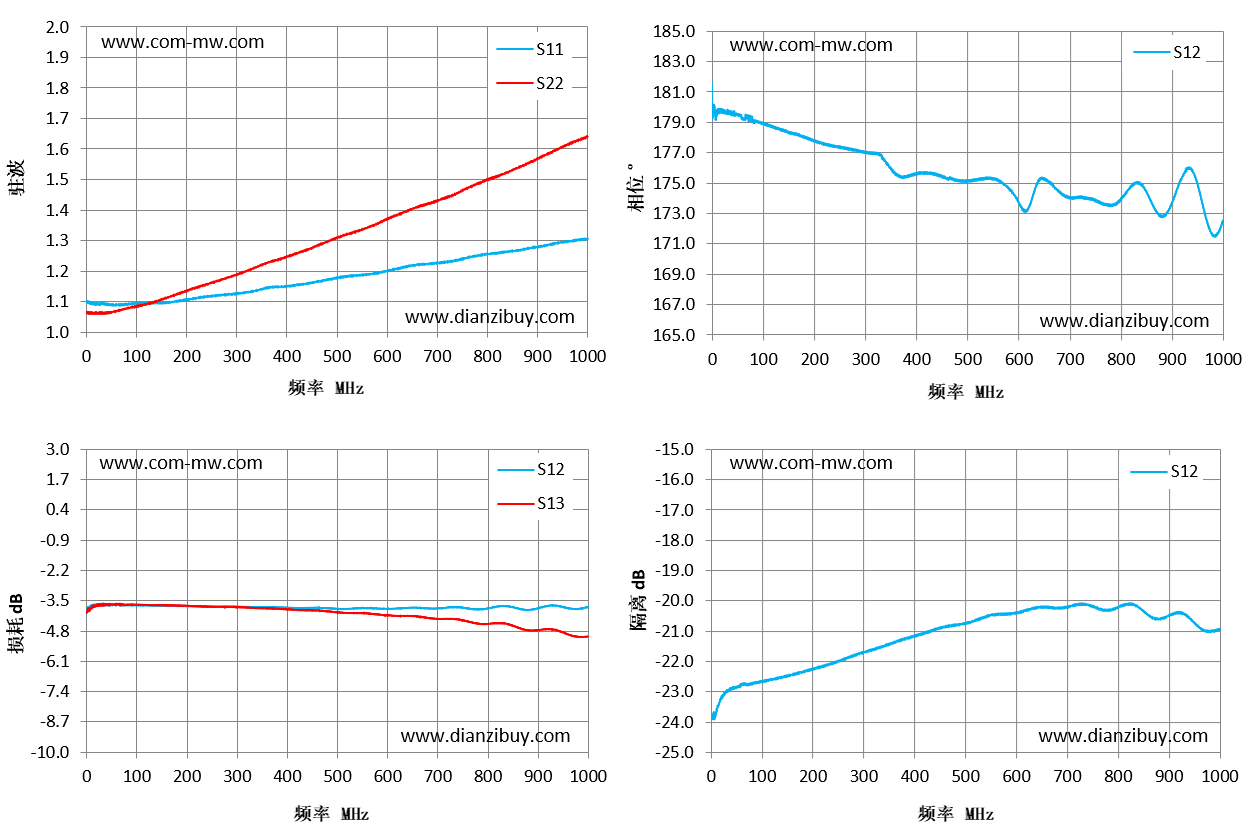

典型测试曲线图

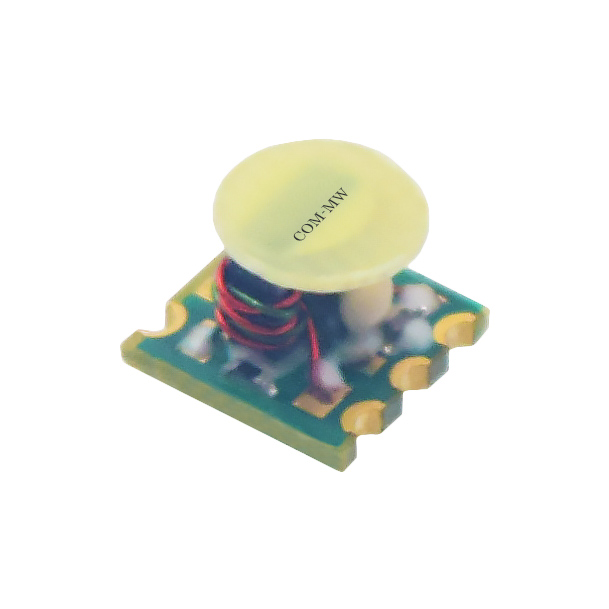

参考实物图

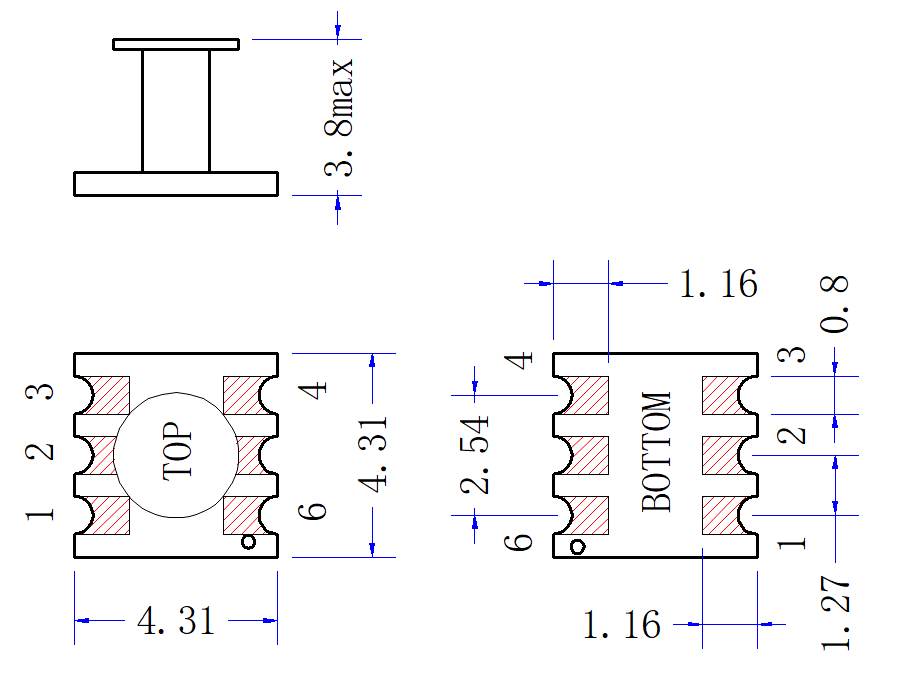

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.1 | -3.87 | -4.04 | 181.58 | -23.82 |
| 71 | 1.09 | -3.69 | -3.67 | 179.33 | -22.78 |
| 143 | 1.1 | -3.72 | -3.69 | 178.43 | -22.52 |
| 214 | 1.11 | -3.74 | -3.73 | 177.62 | -22.2 |
| 286 | 1.12 | -3.75 | -3.77 | 177.11 | -21.79 |
| 357 | 1.14 | -3.79 | -3.83 | 175.67 | -21.4 |
| 429 | 1.16 | -3.81 | -3.91 | 175.62 | -21.02 |
| 500 | 1.18 | -3.85 | -4 | 175.11 | -20.75 |
| 571 | 1.19 | -3.83 | -4.07 | 174.92 | -20.45 |
| 643 | 1.22 | -3.81 | -4.15 | 175.27 | -20.23 |
| 714 | 1.23 | -3.81 | -4.28 | 174.02 | -20.15 |
| 786 | 1.25 | -3.87 | -4.5 | 173.53 | -20.31 |
| 857 | 1.27 | -3.82 | -4.63 | 173.95 | -20.45 |
| 929 | 1.29 | -3.71 | -4.74 | 175.91 | -20.44 |
| 1000 | 1.31 | -3.77 | -5.04 | 172.52 | -20.96 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
