巴伦

20~1200MHz,阻抗比1：1巴伦,表面贴装,替代ADTL1-12+

型号:T0025
产地:成都
质保条件:一年保修
电话:(+86)15608095669
邮箱:sales@com-mw.com
地址:成都市成华区建材路37号九熙广场3期1栋23层
温馨提示:要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

产品详情

规格书下载

主要参数

参数	最小	典型	最大	单位
工作频率	20	~	1200	MHz
插入损耗		1.5		dB
输入驻波比		2
幅度平衡		0.6	1	dB
相位平衡		6	8	°

其它参数

阻抗比	1：1巴伦
接口形式	表面贴装
阻抗	50Ω
功率容量	2W
工作温度	-40~+85℃设计保证
储存温度	-55~+100℃设计保证
质量等级	工业级
其它	替代ADTL1-12+

端口定义

PRIMARY DOT	初级（圆点位）：1
PRIMARY	初级：3
SECONDARY DOT	次级（圆点位）：6
SECONDARY	次级：4
NOT USED	2.5

建议PCB布局图

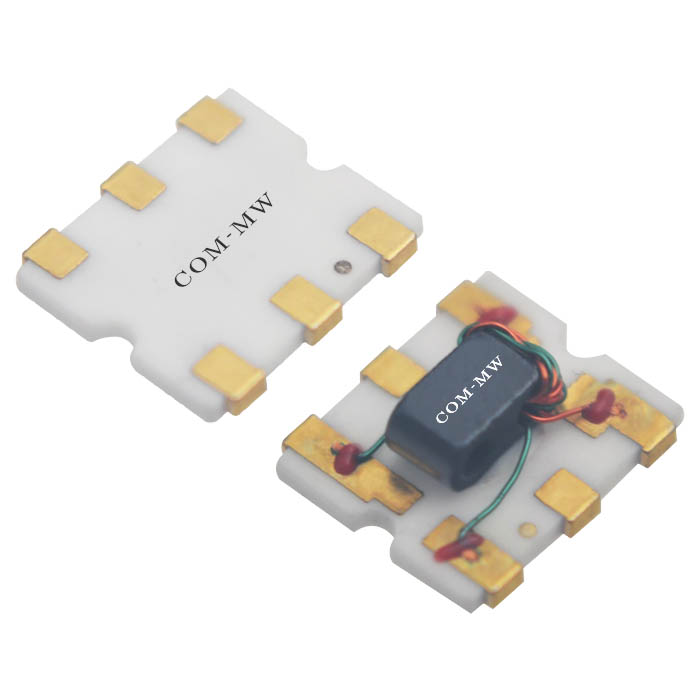

参考实物图

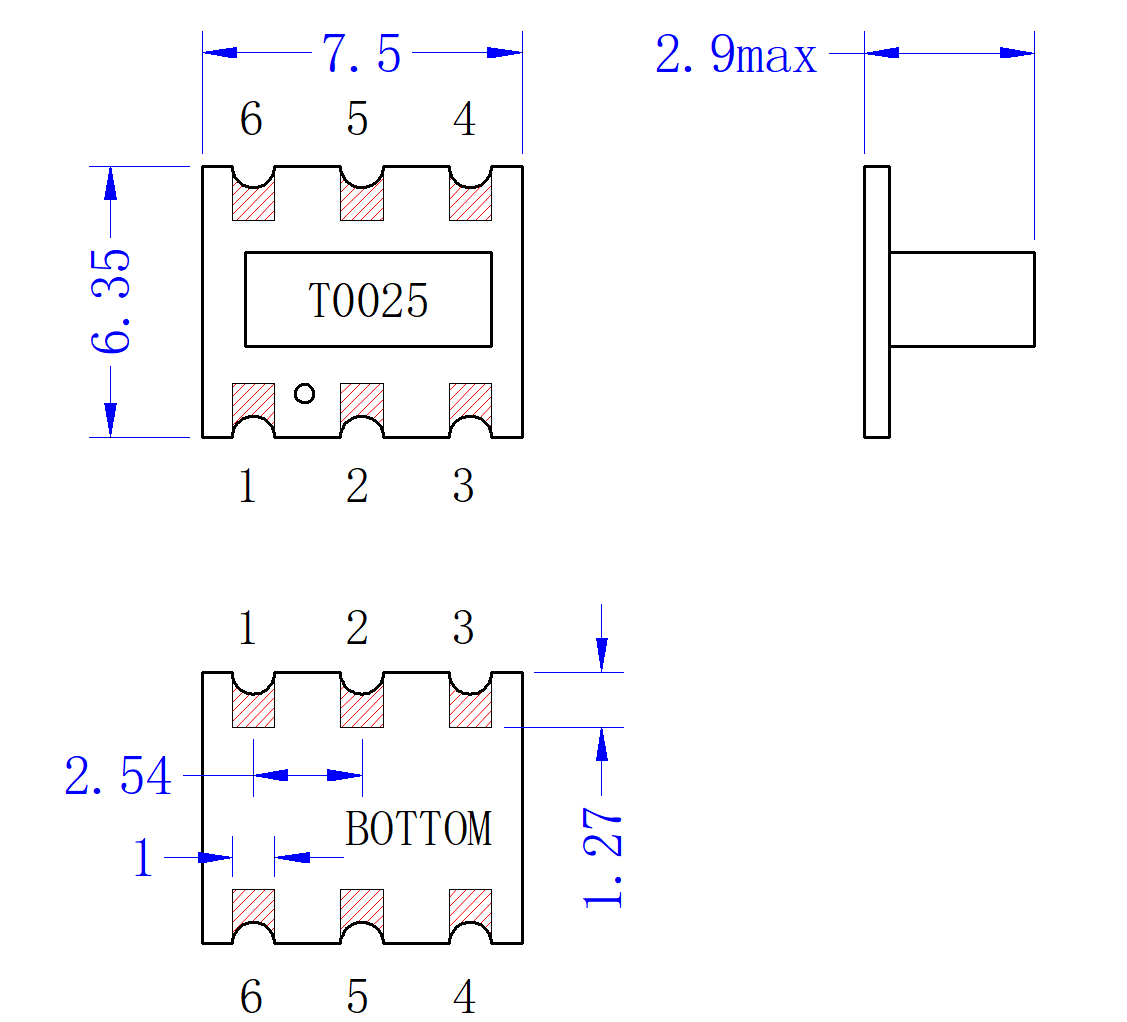

外形结构图（mm）

功能示意图

注意事项

1	产品支持260℃回流焊。
