产品
滤波器
阻带频率3300~3600MHz, ≥60dB, 通带频率DC~3280MHz, 3620~7000MHz, N
- ZBSF6-C3300-3600-5407
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 3300 | ~ | 3600 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3280 | MHz | |
| 通带频率 | 3620 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.6 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 3250 | -0.64 | 1.39 |
| 3280 | -2.47 | 1.35 |
| 3285 | -8.87 | 3.69 |
| 3290 | -19.63 | 10.63 |
| 3295 | -35.72 | 17.44 |
| 3300 | -77.64 | 30.33 |
| 3400 | -70.27 | 48 |
| 3450 | -76.72 | 41.52 |
| 3500 | -78.03 | 43.54 |
| 3600 | -82.41 | 37.49 |
| 3605 | -37.37 | 18.78 |
| 3610 | -20.15 | 11.47 |
| 3615 | -10.24 | 6.61 |
| 3620 | -2.67 | 1.37 |
| 3650 | -0.73 | 1.42 |

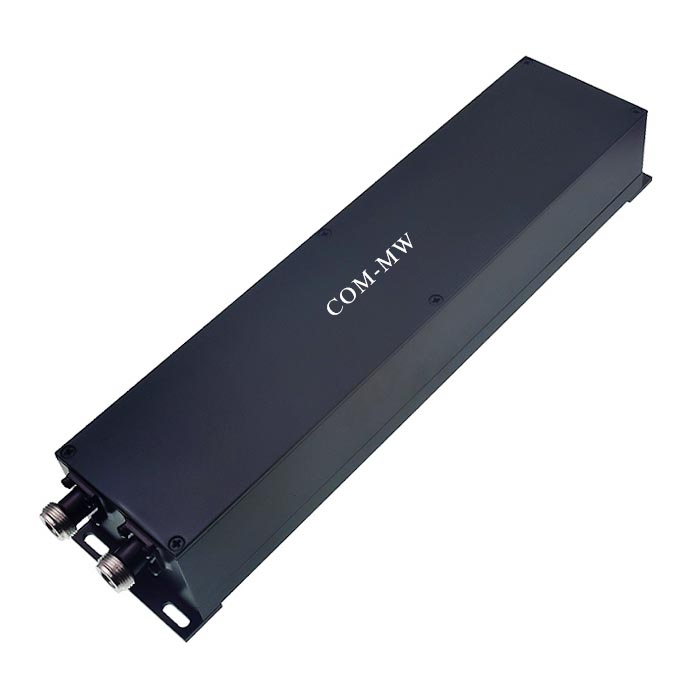

参考实物图

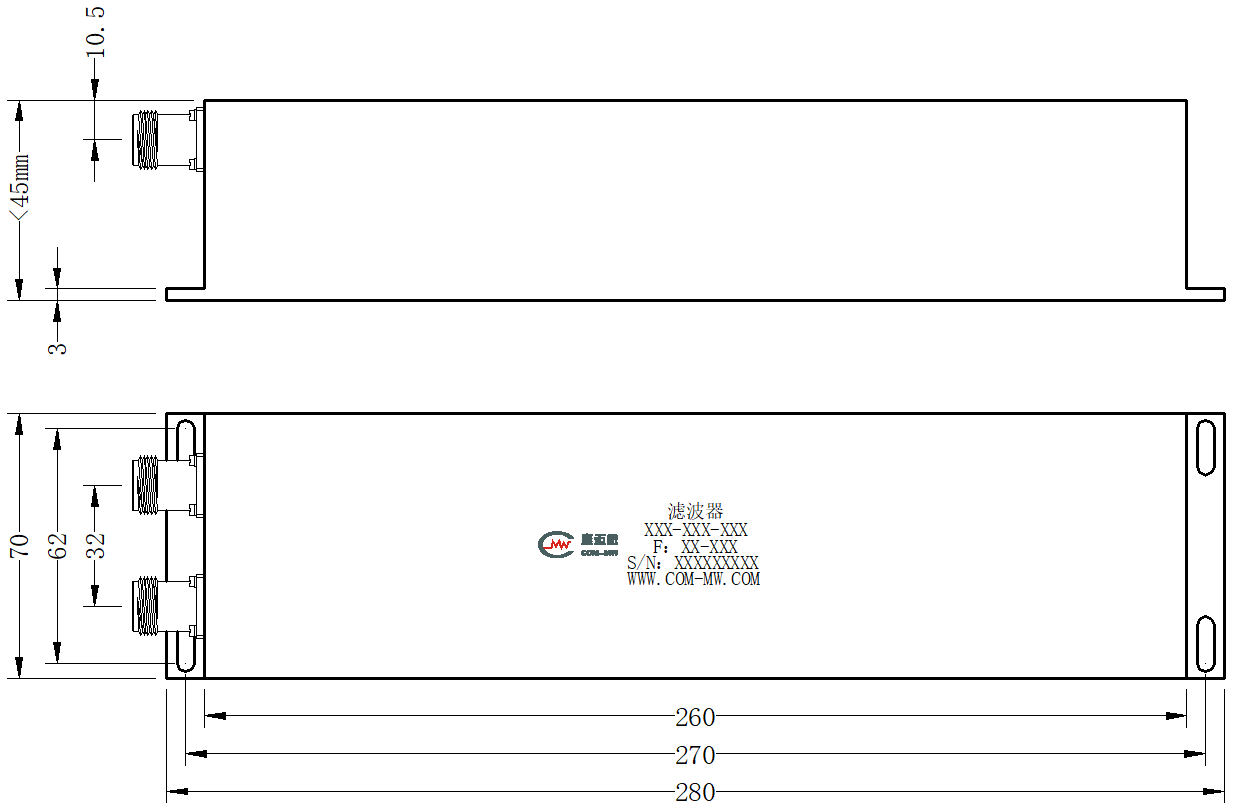

外形结构图（mm）

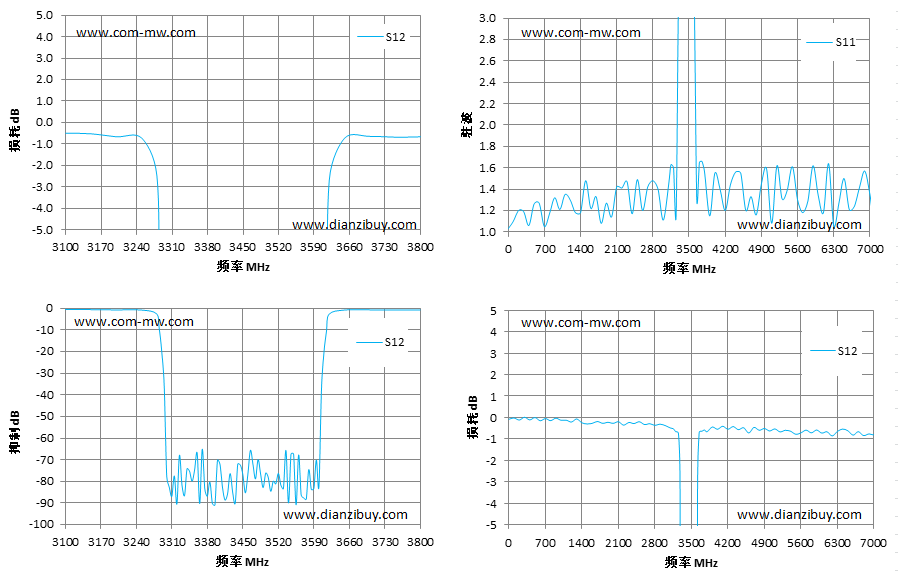

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
