产品
滤波器
阻带频率 1920~2010MHz,≥50dB,通带频率 DC~1910MHz,2020~4000MHz,SMA
- K6-1920-2010-10S5050-001
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1920 | ~ | 2010 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1910 | MHz | |
| 通带频率 | 2020 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 1850 | -0.31 | 1.28 |
| 1900 | -0.65 | 1.25 |
| 1905 | -0.89 | 1.2 |
| 1910 | -2.44 | 1.36 |
| 1915 | -29.77 | 19.78 |
| 1920 | -68.26 | 32.11 |
| 1950 | -63.88 | 43.14 |
| 1980 | -63.21 | 31.57 |
| 2000 | -67.60 | 38.11 |
| 2010 | -61.04 | 36.65 |
| 2015 | -29.85 | 22.75 |
| 2020 | -2.48 | 1.22 |
| 2025 | -1.29 | 1.36 |
| 2030 | -0.79 | 1.31 |
| 2050 | -0.53 | 1.3 |

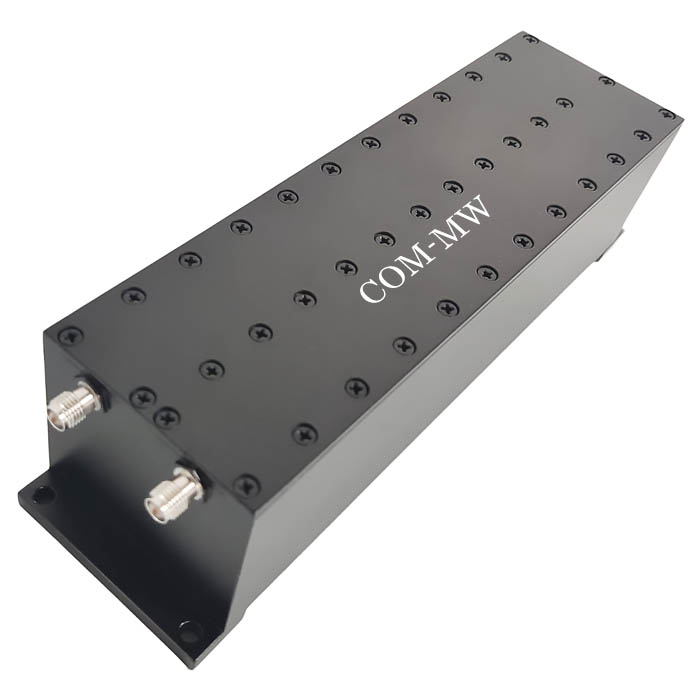

参考实物图

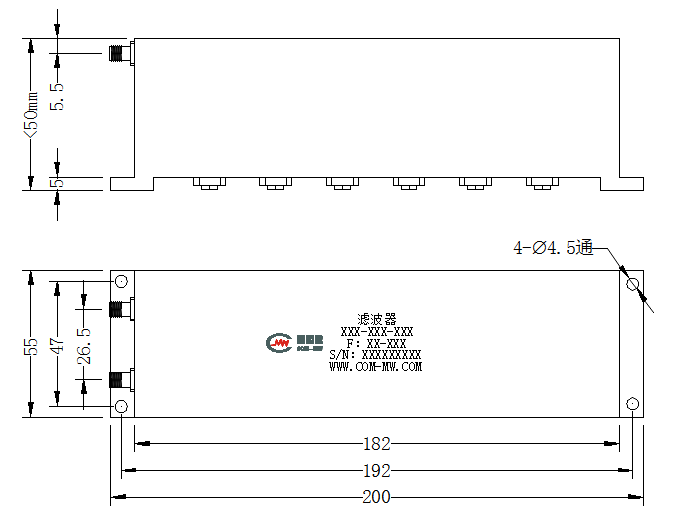

外形结构图（mm）

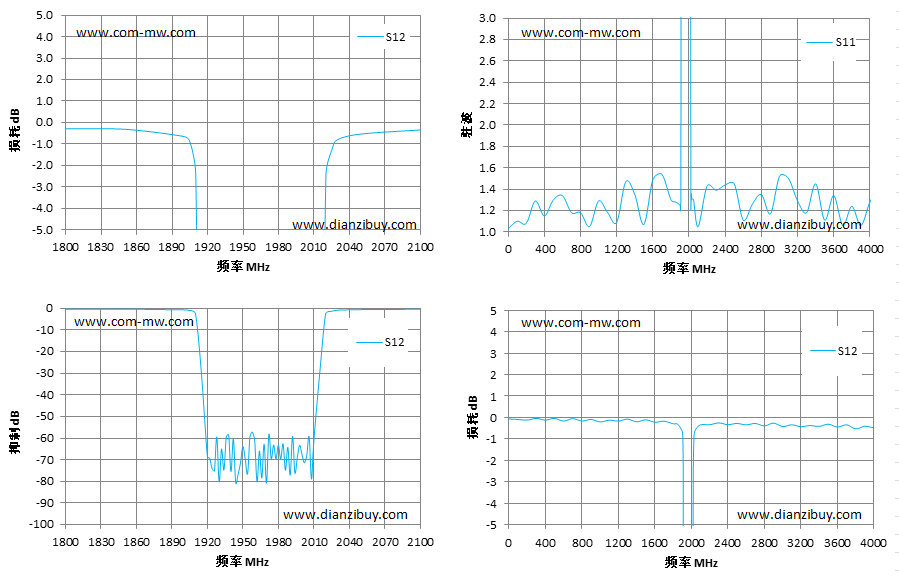

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
