产品
滤波器
通带频率DC~40MHz, 70-80MHz≥20dB, 80-800MHz≥40dB, 表面贴装, 替代RLP-40+
- LF011
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小体积，高性价比
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 40 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 70-80 | MHz≥ | 20 | dB | ||
| 带外抑制 | 80-800 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥56MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-40+ |
端口定义
| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.09 | 1.08 | -1.76 | -16.12 |
| 7 | 1.15 | 1.14 | -0.19 | 11.2 |
| 14 | 1.24 | 1.2 | -0.5 | 9.35 |
| 21 | 1.24 | 1.15 | -0.75 | 11.71 |
| 29 | 1.11 | 1.03 | -1.02 | 13.15 |
| 36 | 1.12 | 1.23 | -1.3 | 14.46 |
| 43 | 1.32 | 1.38 | -1.65 | 16.33 |
| 50 | 1.4 | 1.24 | -2.07 | 24.85 |
| 57 | 1.42 | 1.15 | -3.59 | 47.85 |
| 64 | 13.47 | 4.19 | -20.91 | 23.9 |
| 71 | 26.94 | 9.08 | -50.75 | 3.32 |
| 79 | 29.37 | 14.89 | -44.88 | 2.09 |
| 86 | 28.38 | 20.94 | -43.22 | 5.49 |
| 93 | 28.95 | 24.72 | -42.18 | 6.18 |
| 100 | 28.43 | 28.17 | -41.46 | 5.57 |
参考实物图

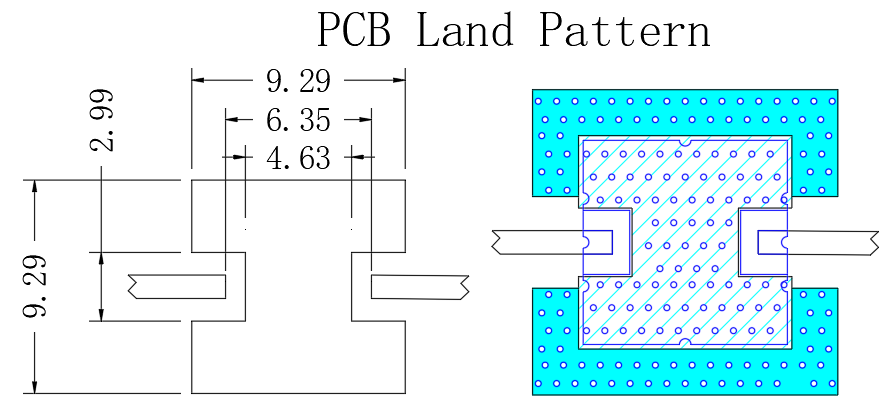

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
