产品
滤波器
通带频率 DC~1000MHz,1300-3000MHz≥70dB,N
- OQZLPF6-L600-1000-1534
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低损耗，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1000 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 1300-3000 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.50 | 1.12 | -0.23 | 2.54 |
| 0.57 | 1.06 | -0.26 | 2.61 |
| 0.64 | 1.07 | -0.29 | 2.83 |
| 0.71 | 1.04 | -0.30 | 3.02 |
| 0.79 | 1.12 | -0.34 | 3.26 |
| 0.86 | 1.15 | -0.48 | 3.52 |
| 0.93 | 1.02 | -0.57 | 4.05 |
| 1.00 | 1.19 | -0.74 | 4.89 |
| 1.07 | 2.94 | -2.41 | 6.52 |
| 1.14 | 19.86 | -15.54 | 6.73 |
| 1.21 | 46.90 | -46.00 | 5.52 |
| 1.29 | 49.60 | -73.69 | |
| 1.36 | 52.80 | -78.72 | |
| 1.43 | 56.00 | -84.07 | |
| 1.50 | 43.58 | -75.96 |

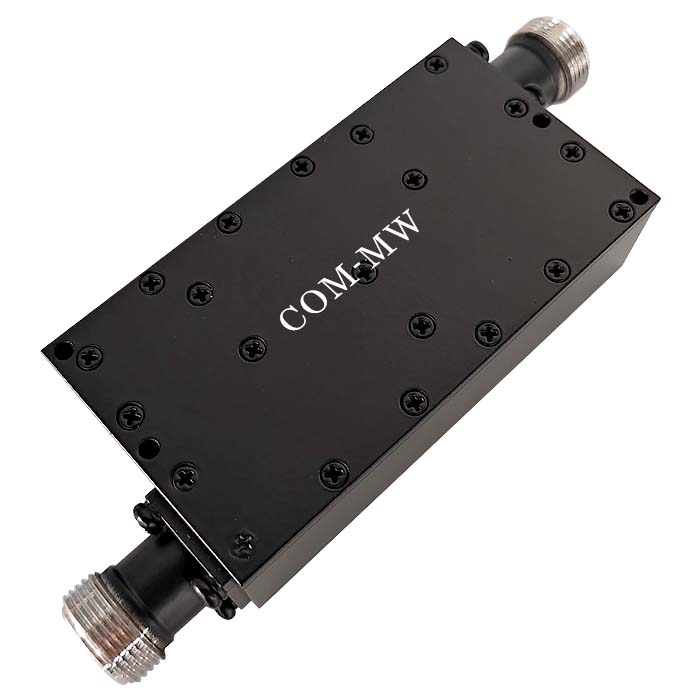

参考实物图
外形结构图（mm

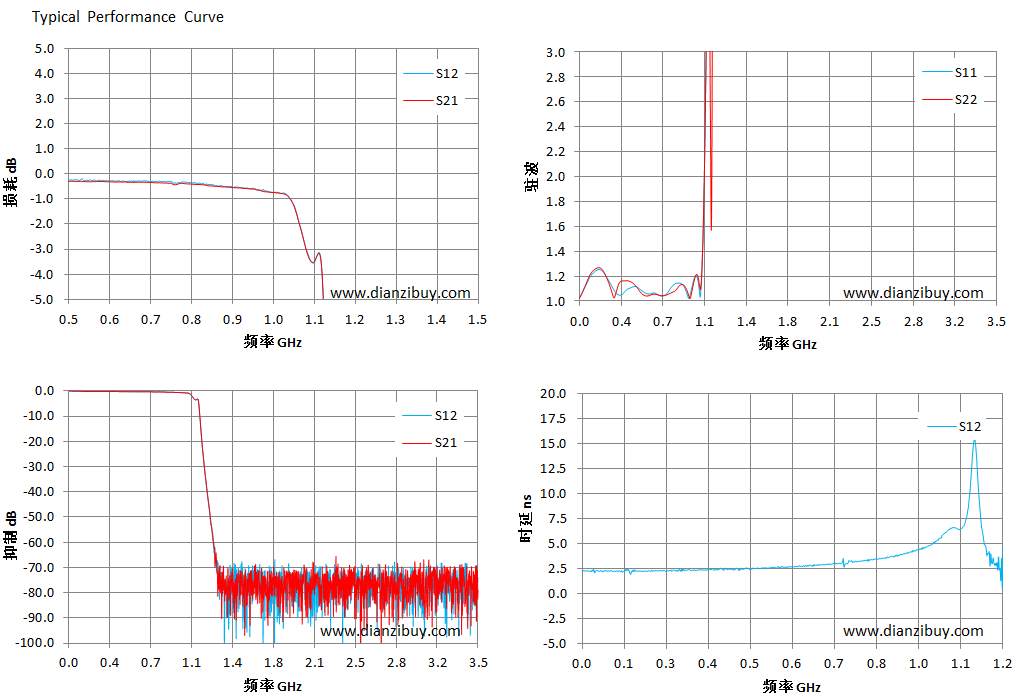

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
