产品
滤波器
阻带频率5470~5725MHz, ≥60dB, 通带频率DC~5450MHz, 5745~6000MHz, N
- ZBSF6-C5470-5725-2949
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5470 | ~ | 5725 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 5450 | MHz | |
| 通带频率 | 5745 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 抑制 dB |
|---|---|---|
| 5300 | 1.33 | -0.66 |
| 5400 | 1.68 | -1.05 |
| 5450 | 1.26 | -2.77 |
| 5470 | 5.44 | -75 |
| 5500 | 5.68 | -77 |
| 5600 | 5.38 | -66 |
| 5700 | 5.24 | -74 |
| 5725 | 4.38 | -69 |
| 5745 | 1.3 | -2.74 |
| 5800 | 1.7 | -1.27 |
| 5900 | 1.38 | -0.85 |

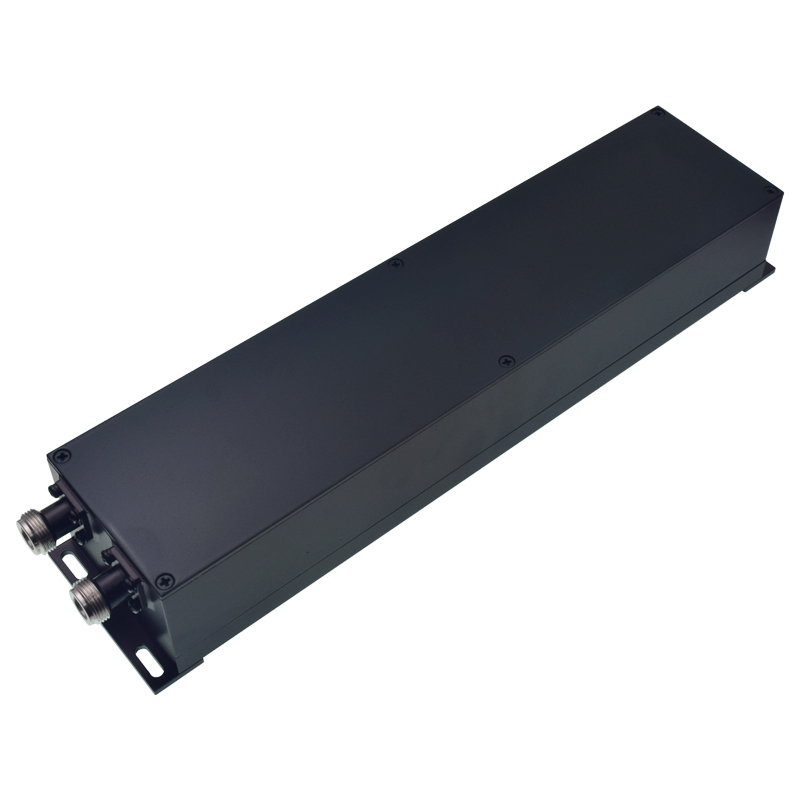

参考实物图

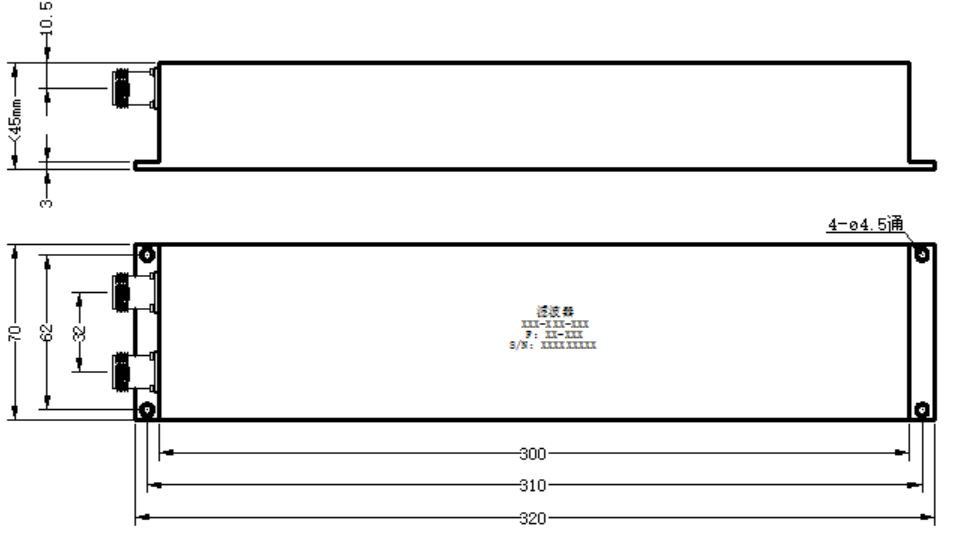

外形结构图（mm）

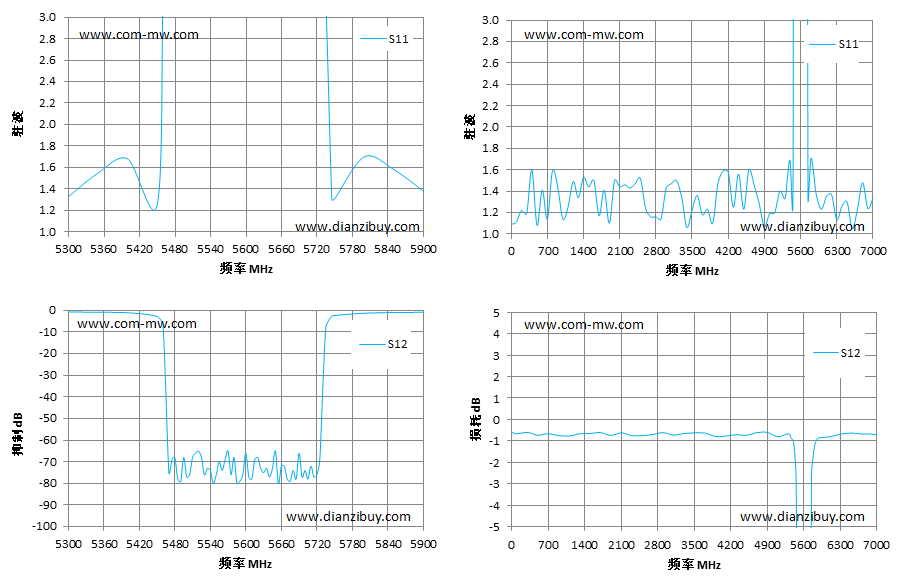

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
