开关滤波器组
开关滤波路数四选一, SMA
- DSS8-4R1.35-8.5G-3083
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 单位 | 备注 | |
|---|---|---|---|
| 通带频率一 | 1.35~2 | GHz | |
| 频率一增益 | ≥8 | dB | |
| 带内波动 | ≤±1.0 | dB | 任意100MHz |
| 频率一抑制 | 0.2-1GHz≥30 | dBc | |
| 频率一抑制 | 2.35-6.3GHz≥30 | dBc | |
| 频率一抑制 | 6.3-7.05GHz≥70 | dBc | |
| 频率一抑制 | 2.46-2.54GHz≥50 | dBc | |
| 频率一驻波 | ≤2 | ||
| 通带频率二 | 2-3.5 | GHz | |
| 频率二增益 | ≥8 | dB | |
| 带内波动 | ≤±1.0 | dB | 任意100MHz |
| 频率二抑制 | 0.2-1.65GHz≥30 | dBc | |
| 频率二抑制 | 3.85-4.45GHz≥30 | dBc | |
| 频率二抑制 | 4.45-6.05GHz≥70 | dBc | |
| 频率二抑制 | 1.21-1.29GHz≥50 | dBc | |
| 频率二驻波 | ≤2 | ||
| 通带频率三 | 3.5-5.6 | GHz | |
| 频率三增益 | ≥6 | dB | |
| 带内波动 | ≤±1.0 | dB | 任意100MHz |
| 频率三抑制 | 0.2-2.95GHz≥30 | dBc | |
| 频率三抑制 | 6.15-8.45GHz≥30 | dBc | |
| 频率三抑制 | 8.45-10.65GHz≥70 | dBc | |
| 频率三抑制 | 2.46-2.54GHz≥50 | dBc | |
| 频率三驻波 | ≤2 | ||
| 通带频率四 | 5.6-8.5 | GHz | |
| 频率四增益 | ≥6 | dB | |
| 带内波动 | ≤±1.0 | dB | 任意100MHz |
| 频率四抑制 | 0.2-5.05GHz≥30 | dBc | |
| 频率四抑制 | 9.05-10.55GHz≥30 | dBc | |
| 频率四抑制 | 10.55-13.55GHz≥70 | dBc | |
| 频率四抑制 | 2.46-2.54GHz≥50 | dBc | |
| 频率四驻波 | ≤2 | ||
| 抗烧毁功率 | ≥25 | dBm | CW |
| 噪声系数 | ≤6 | dB | |
| P-1dB（输出） | ≥8 | dBm | |
| OiP3 | 20 | dBm | 典型值 |
其它参数
| 开关滤波路数 | 四选一 |
| 开关时间 | 100ns |
| 隔离度 | 50dB |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 工作温度 | -40~+75℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
真值表（0:0~+0.8V；1：+3.3~+5V）
| C1 | C2 | |
| 频率一 | 0 | 0 |
| 频率二 | 0 | 1 |
| 频率三 | 1 | 0 |
| 频率四 | 1 | 1 |

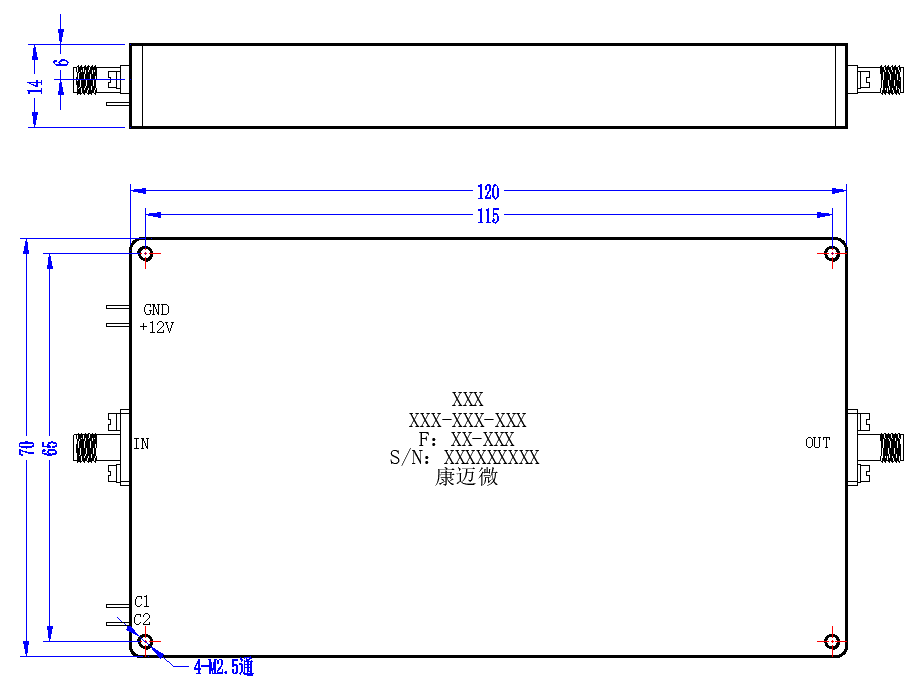

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
