功率放大器
22~40GHz, 增益35dB, P-1dB功率20dBm, 2.92
- DPA9-22000-40000-1177
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 22 | ~ | 40 | GHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±1.5 | ±2 | dB | |
| 驻波比 | 2.5 | |||
| P-1dB功率 | 20 | dBm |
环境要求
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 350mA |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 1、由于放大器尺寸较小，请安装在散热器上或有大面积散热的机壳上，帮助放大器散热； 2、最大输入不损坏功率：10dBm。 |
典型测试数据
| 频率 GHz | S11 驻波 | S21 增益 dB | S22 驻波 | S21 1dB功率 dBm |
| 20 | 1.35 | 35.23 | 3.24 | 22.3 |
| 22 | 1.12 | 36.17 | 2.08 | 24.1 |
| 23 | 1.17 | 36.88 | 1.69 | 23 |
| 25 | 1.42 | 37.21 | 1.36 | 22.8 |
| 26 | 1.59 | 36.9 | 1.59 | 23.9 |
| 28 | 1.93 | 37.31 | 1.98 | 22.5 |
| 29 | 1.99 | 37.06 | 2.02 | 22.6 |
| 31 | 1.79 | 36.86 | 1.51 | 21 |
| 33 | 1.61 | 36.98 | 1.27 | 21.1 |
| 34 | 1.31 | 37.27 | 1.4 | 21.4 |
| 36 | 1.37 | 37.78 | 1.65 | 20.4 |
| 37 | 1.81 | 36.69 | 1.66 | 20.7 |
| 39 | 2.23 | 35.36 | 1.27 | 20.2 |
| 40 | 2.45 | 36.63 | 1.37 | 20.1 |
| 42 | 2.67 | 40.22 | 2.61 | 18.3 |
参考实物图
外形结构图

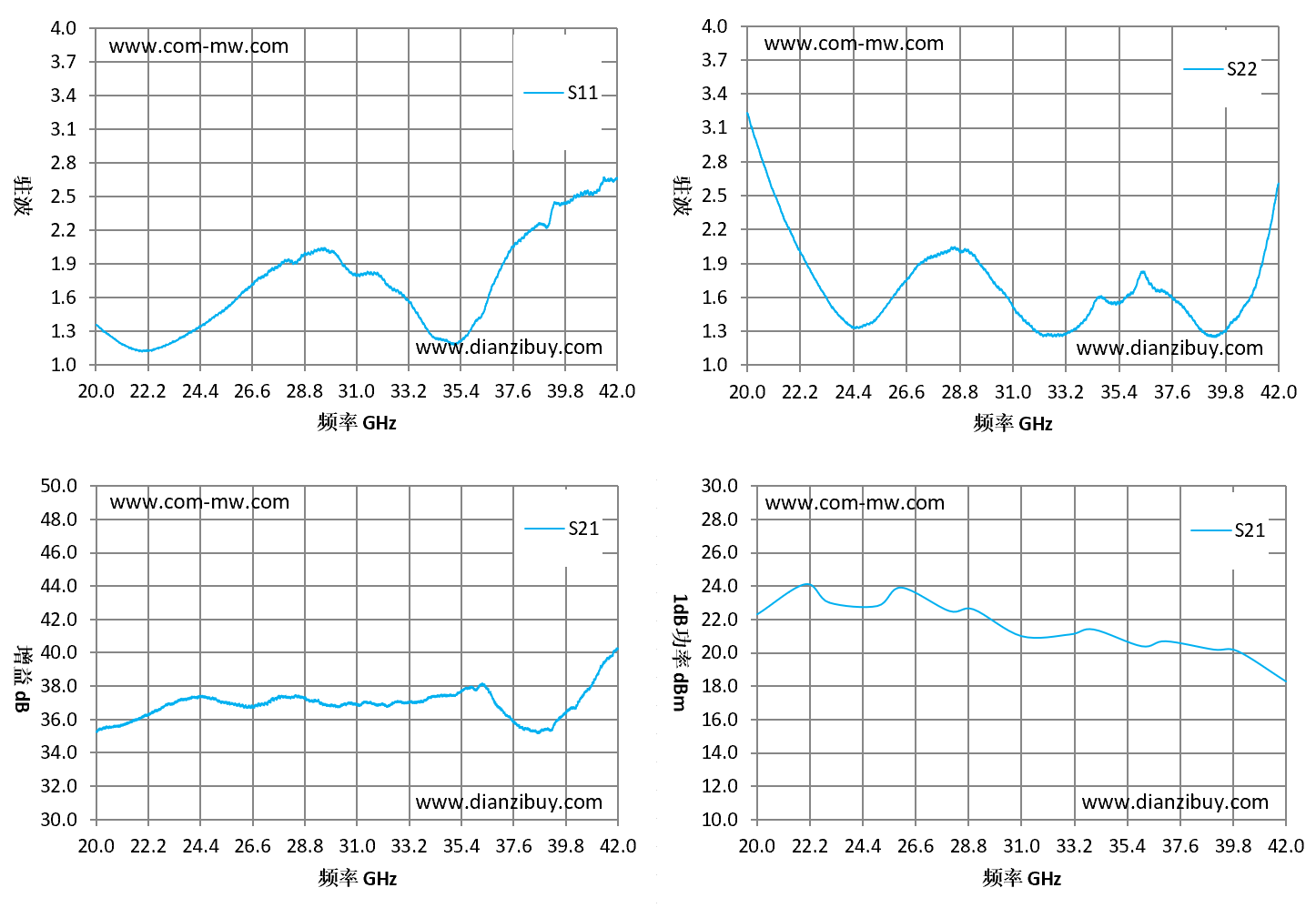

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
