产品
滤波器
通带频率 1700~1900MHz,DC-400MHz≥40dB,1000-1450MHz≥40dB,2150-2500MHz≥40dB,微带焊盘
- ZBF2-L1800-200-2243
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1700 | ~ | 1900 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-400 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1000-1450 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2150-2500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 相位一致性 | ±2.5°2只一组 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 冲击：150g，三个轴向，持续6ms. |
| 其它 | PCB板上不能有通孔，所有过孔塞铜，输入输出焊盘与边缘留0.1mm间隙 |

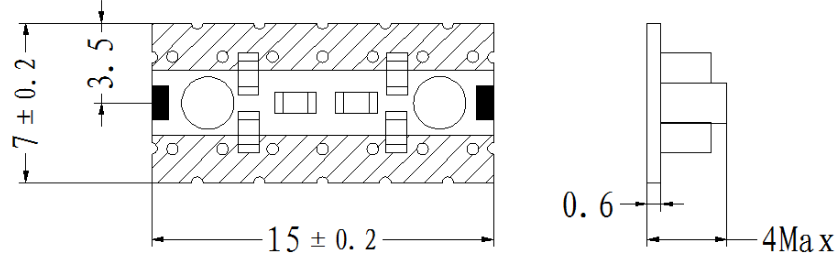

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
