左旋平面螺旋天线
工作频率 0.8~12GHz,增益 0dBi,左旋圆极化,SMA-K
- ZLX-0-8T12G-SL
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
轴向螺旋天线由导电性能良好的金属螺旋线组成，通常用同轴线馈电。应用在VHF,UHF频段，天线增益较高，尺寸相对较小，结构简单。通过改变螺旋方向可以获得左旋或右旋圆极化。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.8 | ~ | 12 | GHz |
| 增益 | 0 | dBi | ||
| 驻波比 | 2.0 |
其它参数
| 极化方式 | 左旋圆极化 |
| 功率容量 | 5W设计保证 |
| 接口形式 | SMA-K |
| 外形尺寸 | 193*153*153mm |
| 估算重量 | 1.5Kg |
| 表面 | 海灰色哑光 |
| 工作温度 | -25~+45℃设计保证 |
外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时 应同时配有避雷设 施；

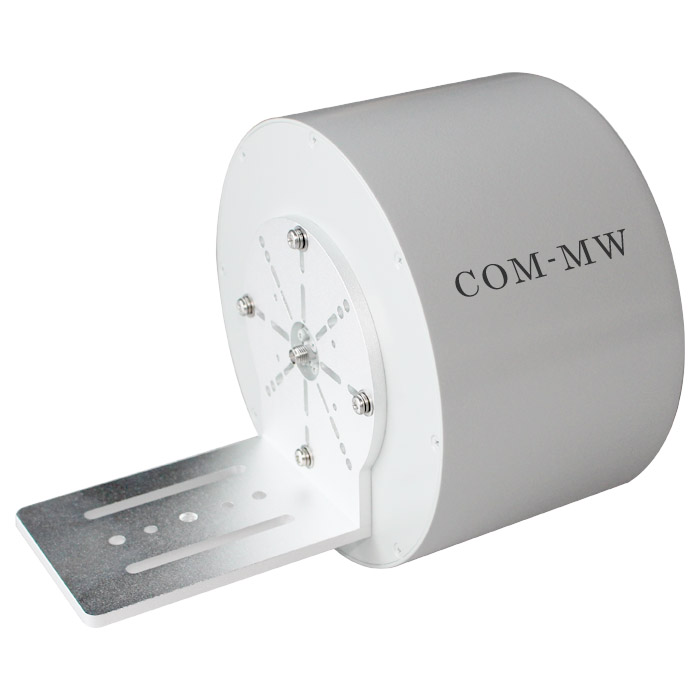

参考实物图

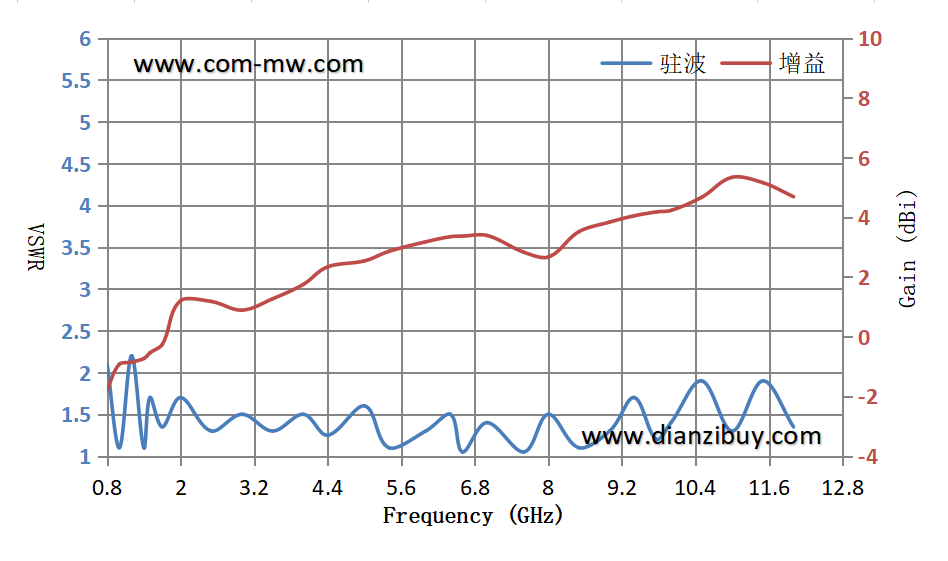

典型测试曲线
