产品
滤波器
通带频率 1450~2450MHz,DC-975MHz≥50dBc,2.9-5GHz≥45dBc,微带圆针
- ZBF15-L1950-1000-2769
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1450 | ~ | 2450 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-975 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 2.9-5 | GHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1100 | 32.51 | 37.66 | -59.71 | -59.71 | -4.80 |
| 1229 | 4.62 | 9.41 | -8.62 | -8.62 | 5.14 |
| 1357 | 2.27 | 2.32 | -1.78 | -1.78 | 2.83 |
| 1486 | 1.31 | 1.32 | -0.83 | -0.83 | 1.89 |
| 1614 | 1.18 | 1.19 | -0.70 | -0.70 | 1.52 |
| 1743 | 1.19 | 1.18 | -0.68 | -0.68 | 1.34 |
| 1871 | 1.39 | 1.38 | -0.79 | -0.79 | 1.25 |
| 2000 | 1.38 | 1.37 | -0.81 | -0.81 | 1.25 |
| 2129 | 1.26 | 1.27 | -0.80 | -0.80 | 1.28 |
| 2257 | 1.18 | 1.20 | -0.85 | -0.85 | 1.34 |
| 2386 | 1.08 | 1.09 | -0.95 | -0.95 | 1.49 |
| 2514 | 1.08 | 1.16 | -1.26 | -1.26 | 1.88 |
| 2643 | 1.71 | 1.77 | -2.35 | -2.35 | 2.82 |
| 2771 | 7.31 | 3.55 | -12.47 | -12.47 | 4.90 |
| 2900 | 25.97 | 24.57 | -60.31 | -60.31 | -6.36 |

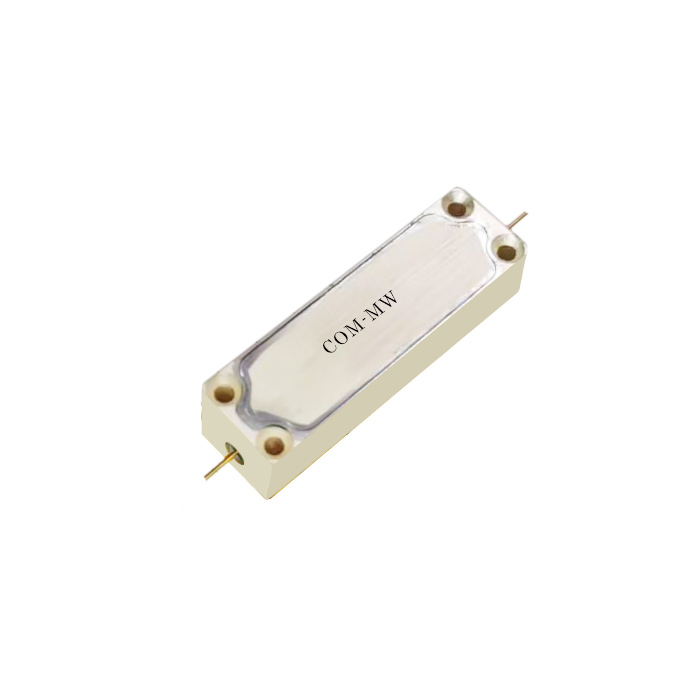

参考实物图
外形结构图（mm）

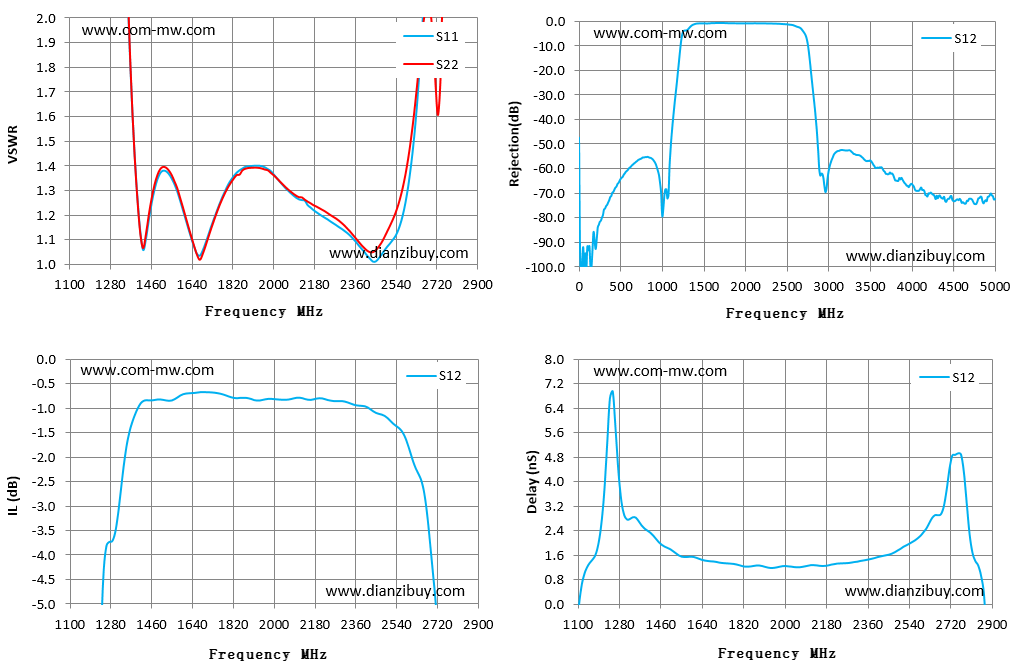

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
