滤波器
阻带频率 758~803MHz,≥50dB,通带频率 DC~728MHz,833~4000MHz,SMA
- ZBSF6-C758-803-2917
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 758 | ~ | 803 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 728 | MHz | |
| 通带频率 | 833 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.6 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
功能示意图
典型测试曲线
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 650.00 | 1.43 | -0.55 |
| 671.00 | 1.34 | -0.58 |
| 693.00 | 1.23 | -0.67 |
| 714.00 | 1.29 | -1.01 |
| 736.00 | 1.07 | -2.38 |
| 757.00 | 5.31 | -51.09 |
| 779.00 | 11.41 | -68.27 |
| 800.00 | 16.50 | -54.50 |
| 821.00 | 7.88 | -13.16 |
| 843.00 | 1.43 | -1.30 |
| 864.00 | 1.28 | -0.76 |
| 886.00 | 1.11 | -0.52 |
| 907.00 | 1.12 | -0.45 |
| 929.00 | 1.14 | -0.41 |
| 950.00 | 1.13 | -0.38 |

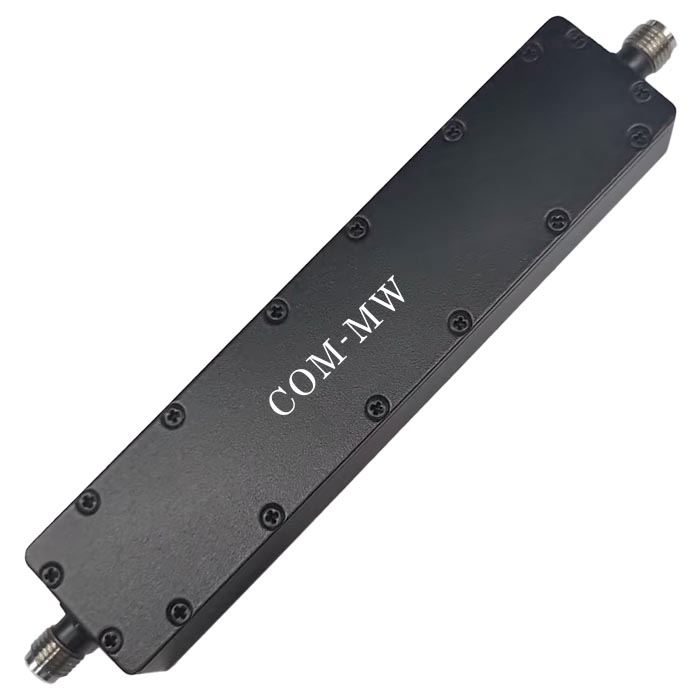

参考实物图
外形结构图（mm）

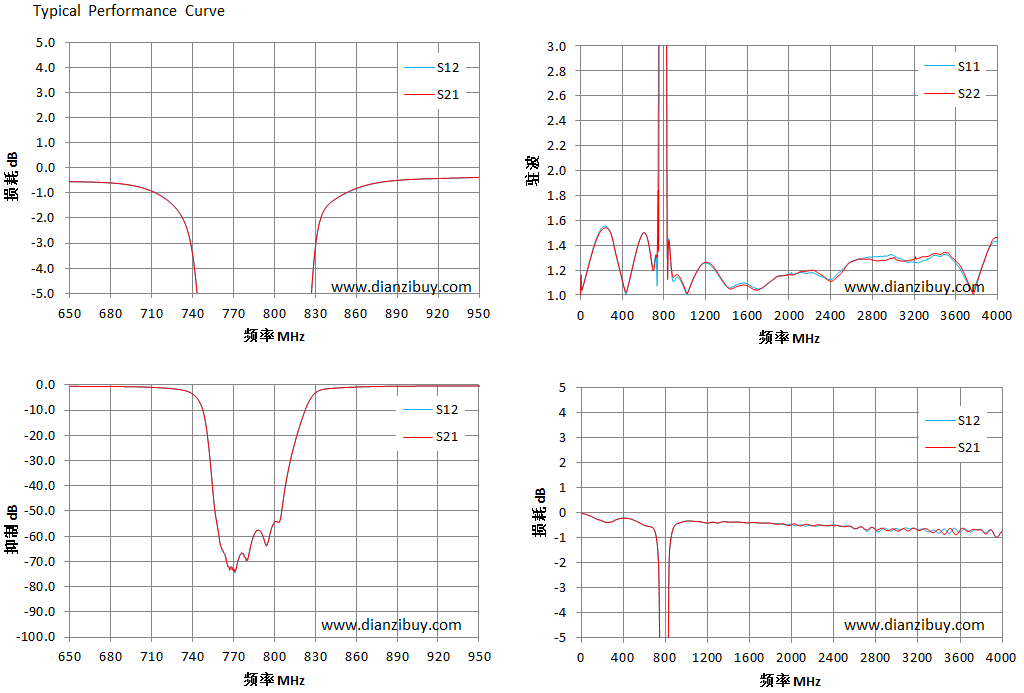

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
