产品
耦合器
5~1000MHz, 耦合度10dB, 表面贴装, 1W, 工业级, 替代ADC-10-4+
- ZDC8-10L5-1000-903
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 1.1 | 1.5 | dB | |
| 耦合度 | 9.5 | 10 | 10.5 | dB |
| 方向性 | 13 | 17 | dB | |
| 主线驻波比 | 1.2 | 1.3 | ||
| 耦合线驻波比 | 1.2 | 1.3 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ADC-10-4+ |
端口定义
| 输入端口 | 1 |
| 输出端口 | 6 |
| 耦合端口 | 3 |
| 隔离端口 | 4（外接50Ω负载） |

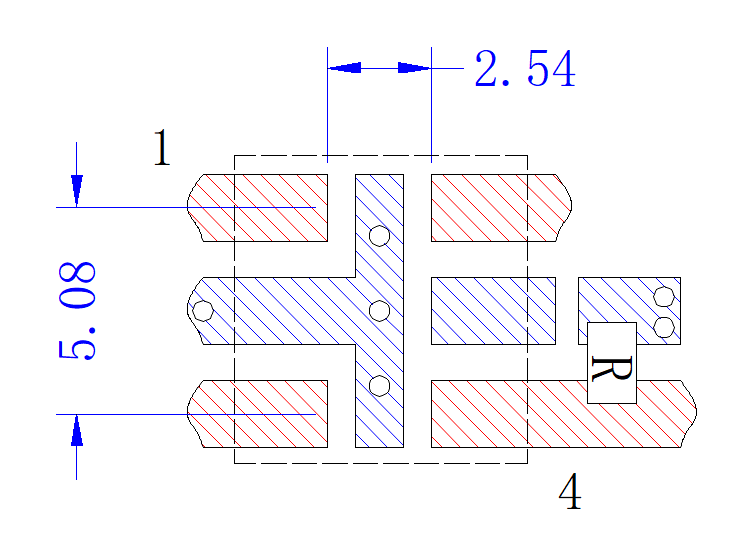

建议PCB布局图
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S33 VSWR | S13 C |
| 5 | -0.84 | -31.1 | 1.04 | 1.16 | -9.37 |
| 100 | -0.94 | -30.7 | 1.02 | 1.11 | -9.81 |
| 200 | -0.97 | -30.1 | 1.03 | 1.17 | -9.83 |
| 400 | -0.99 | -29.3 | 1.05 | 1.17 | -9.93 |
| 600 | -1.01 | -28.1 | 1.07 | 1.17 | -9.78 |
| 700 | -1.02 | -27.5 | 1.07 | 1.16 | -9.76 |
| 800 | -1.03 | -27.1 | 1.09 | 1.17 | -9.74 |
| 900 | -1.04 | -26.3 | 1.09 | 1.16 | -9.66 |
| 1000 | -1.07 | -25.6 | 1.09 | 1.16 | -9.57 |
参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
