滤波器
通带频率 12.75~14.8GHz,10.6-12.65GHz≥15dB,DC-10.6GHz≥20dB,SMA
- ZBF5-C13.78-2.05G-3561
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12.75 | ~ | 14.8 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 10.6-12.65 | GHz≥ | 15 | dB | ||
| 带外抑制 | DC-10.6 | GHz≥ | 20 | dB | ||
| 带外抑制 | 15.5-18 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 11.00 | 14.25 | 44.47 | -85.26 | 3.67 |
| 11.32 | 13.87 | 38.91 | -76.81 | -3.65 |
| 11.64 | 13.58 | 28.23 | -66.91 | 0.22 |
| 11.96 | 11.78 | 27.08 | -54.46 | 0.66 |
| 12.29 | 12.79 | 26.96 | -47.50 | 0.90 |
| 12.61 | 12.95 | 23.35 | -50.78 | -10.70 |
| 12.93 | 1.27 | 1.25 | -1.27 | 1.97 |
| 13.25 | 1.22 | 1.23 | -1.13 | 1.37 |
| 13.57 | 1.28 | 1.32 | -1.17 | 1.18 |
| 13.89 | 1.25 | 1.26 | -1.12 | 1.15 |
| 14.21 | 1.13 | 1.14 | -1.17 | 1.18 |
| 14.54 | 1.33 | 1.34 | -1.24 | 1.43 |
| 14.86 | 1.71 | 1.77 | -1.91 | 3.28 |
| 15.18 | 12.35 | 33.49 | -34.58 | 0.54 |
| 15.50 | 11.70 | 31.88 | -55.30 | 0.63 |

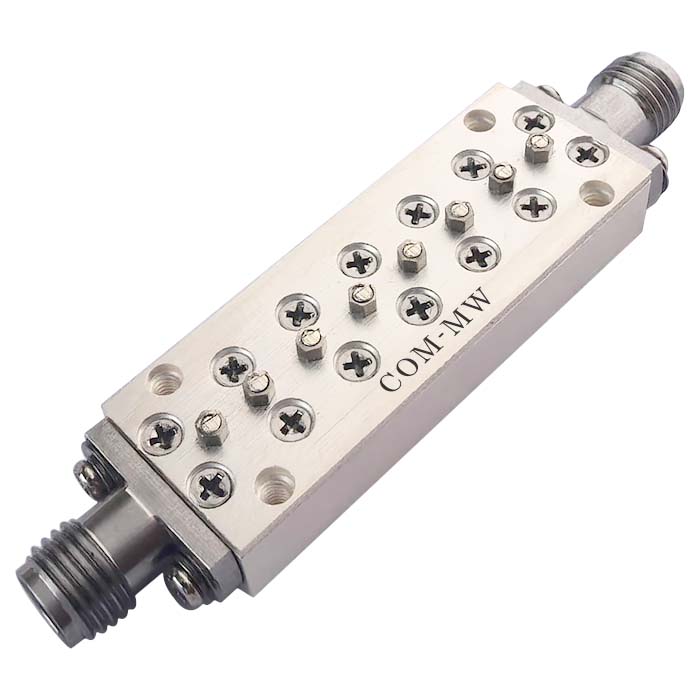

参考实物图

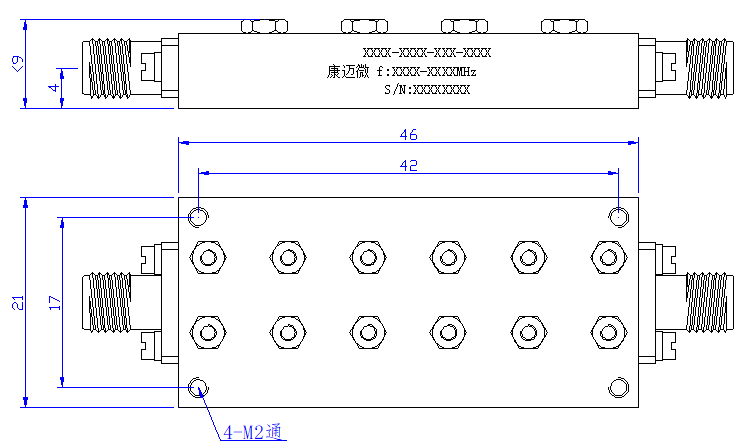

外形结构图（mm）

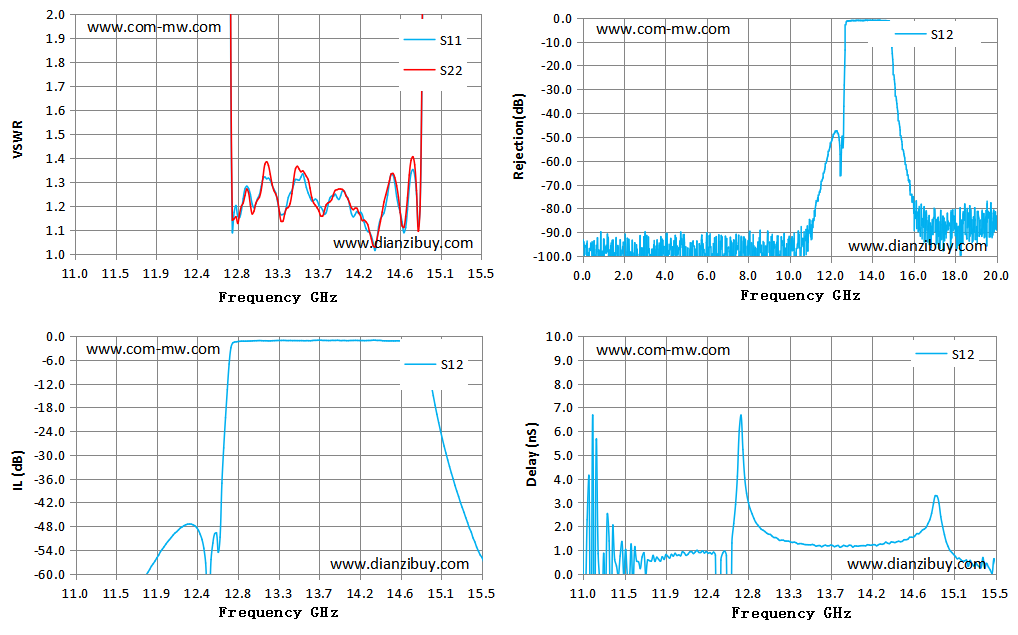

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
