滤波器
阻带频率 2300~2690MHz,≥50dB,通带频率 DC~2250MHz,2740~4500MHz,SMA
- ZBSF6-C2300-2690-3271
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2300 | ~ | 2690 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2250 | MHz | |
| 通带频率 | 2740 | ~ | 4500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 2000.00 | 1.42 | -0.42 |
| 2071.00 | 1.37 | -0.43 |
| 2143.00 | 1.55 | -0.54 |
| 2214.00 | 1.30 | -0.53 |
| 2286.00 | 17.85 | -20.56 |
| 2357.00 | 55.25 | -62.93 |
| 2429.00 | 24.54 | -57.96 |
| 2500.00 | 33.74 | -67.58 |
| 2571.00 | 64.47 | -58.84 |
| 2643.00 | 14.67 | -60.24 |
| 2714.00 | 8.54 | -8.72 |
| 2786.00 | 1.09 | -0.55 |
| 2857.00 | 1.08 | -0.49 |
| 2929.00 | 1.08 | -0.47 |
| 3000.00 | 1.06 | -0.46 |

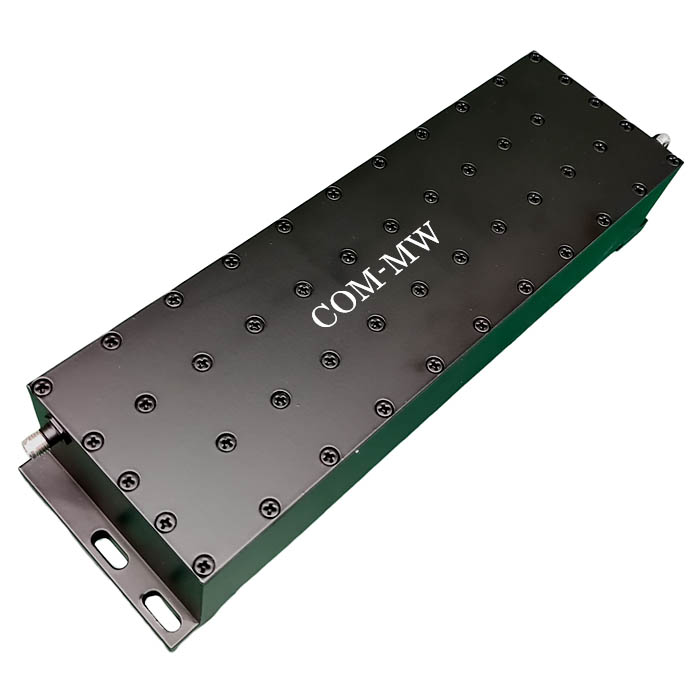

参考实物图

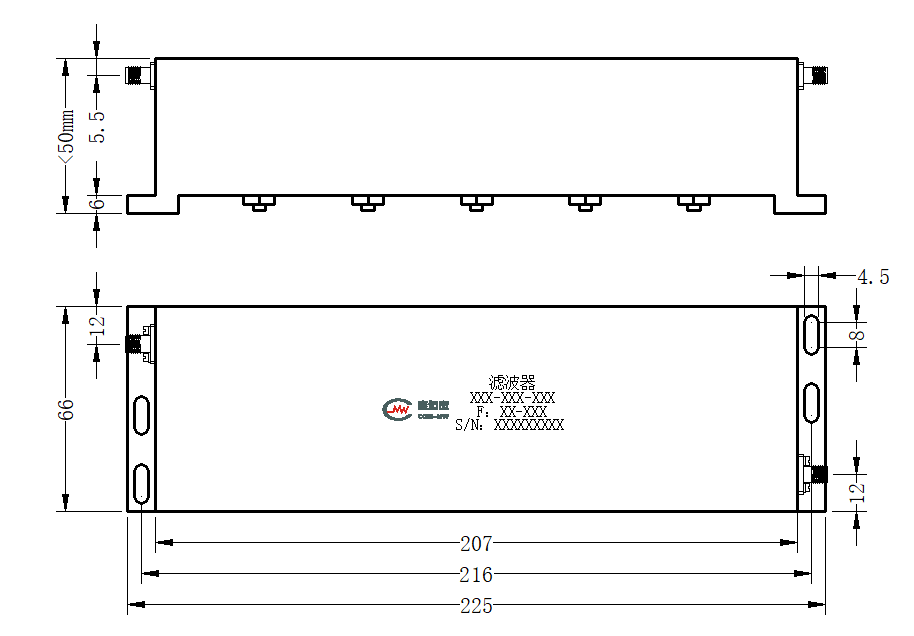

外形结构图（mm）

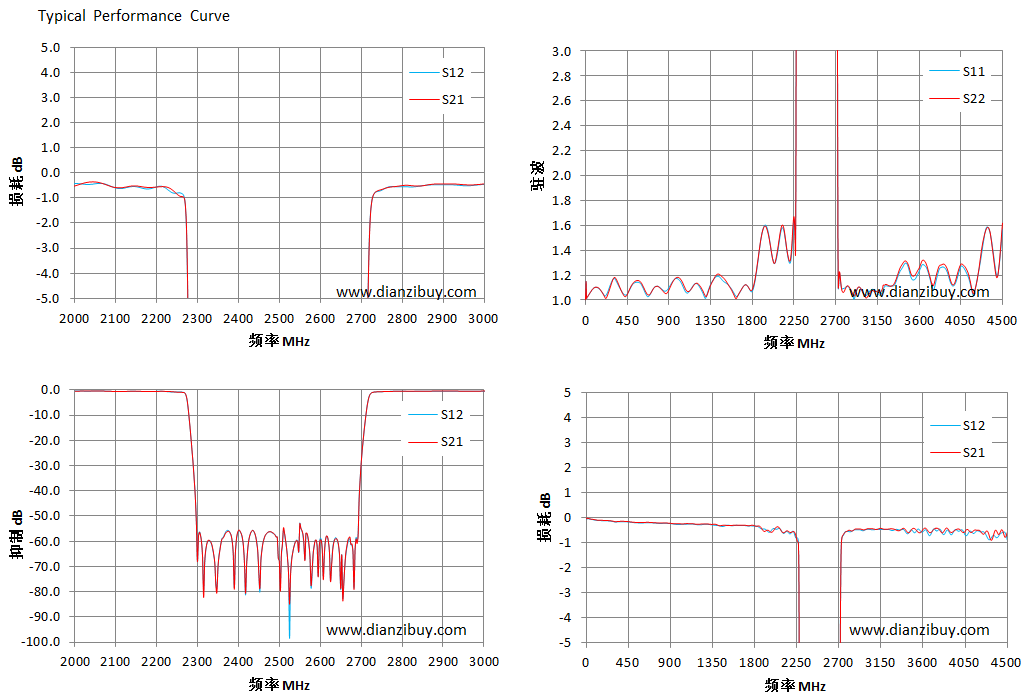

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
