电桥
88~267MHz, 500W, 90°电桥, 表面贴装
- ZHC8-88-267-3658
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 88 | ~ | 267 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±2 | ° |
其它参数
| 功率容量 | 500W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

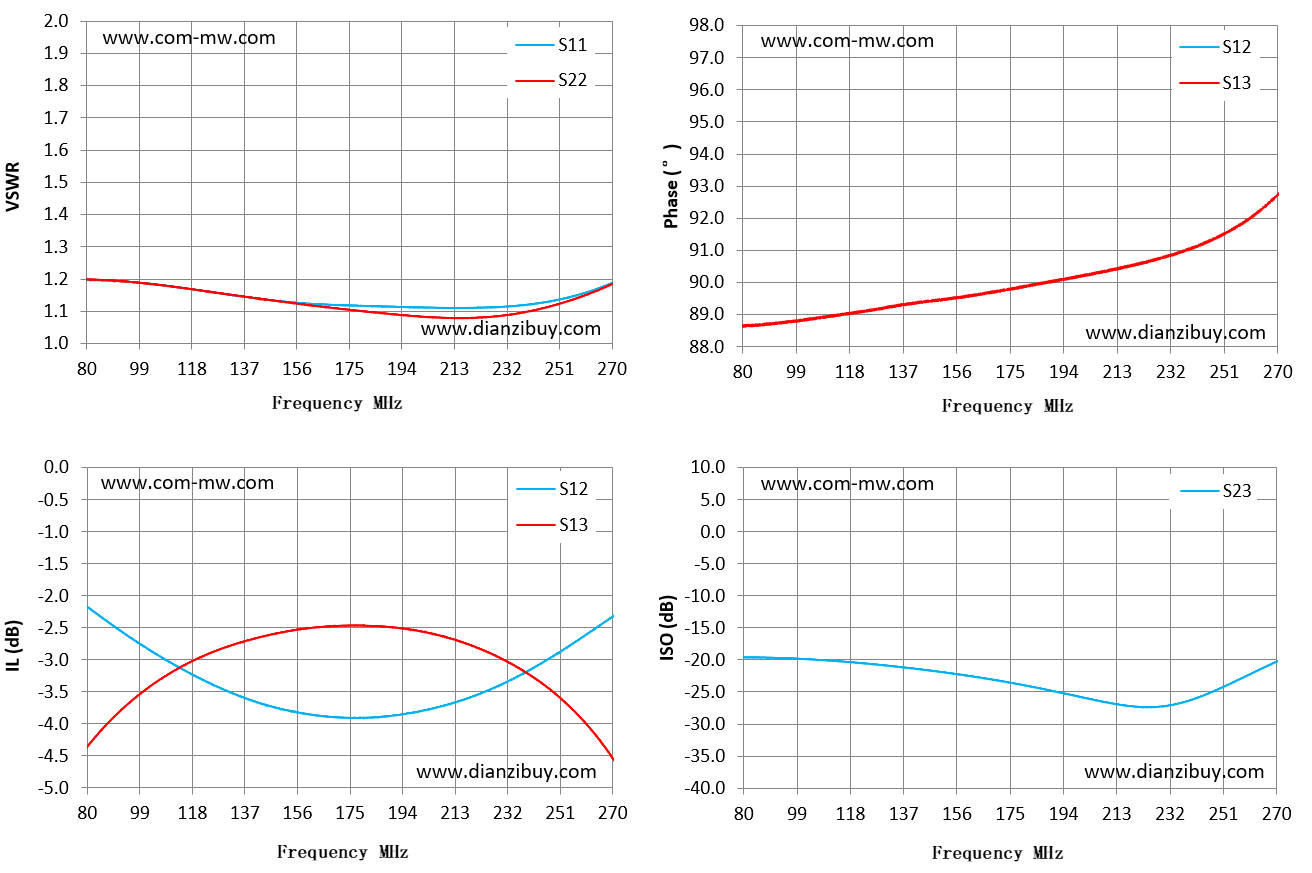

典型测试曲线图
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 80 | 1.2 | -2.17 | -4.36 | 88.64 | -19.63 |
| 94 | 1.19 | -2.61 | -3.72 | 88.75 | -19.73 |
| 107 | 1.18 | -2.96 | -3.29 | 88.9 | -20.01 |
| 121 | 1.17 | -3.3 | -2.96 | 89.08 | -20.47 |
| 134 | 1.15 | -3.55 | -2.75 | 89.26 | -21.03 |
| 148 | 1.13 | -3.75 | -2.59 | 89.44 | -21.76 |
| 161 | 1.12 | -3.86 | -2.5 | 89.59 | -22.55 |
| 175 | 1.12 | -3.91 | -2.47 | 89.79 | -23.56 |
| 189 | 1.11 | -3.88 | -2.49 | 90.02 | -24.75 |
| 202 | 1.11 | -3.79 | -2.57 | 90.23 | -25.97 |
| 216 | 1.11 | -3.63 | -2.73 | 90.49 | -27.12 |
| 229 | 1.11 | -3.4 | -2.96 | 90.77 | -27.28 |
| 243 | 1.12 | -3.09 | -3.32 | 91.2 | -25.72 |
| 256 | 1.15 | -2.74 | -3.8 | 91.77 | -23.2 |
| 270 | 1.19 | -2.33 | -4.54 | 92.73 | -20.28 |

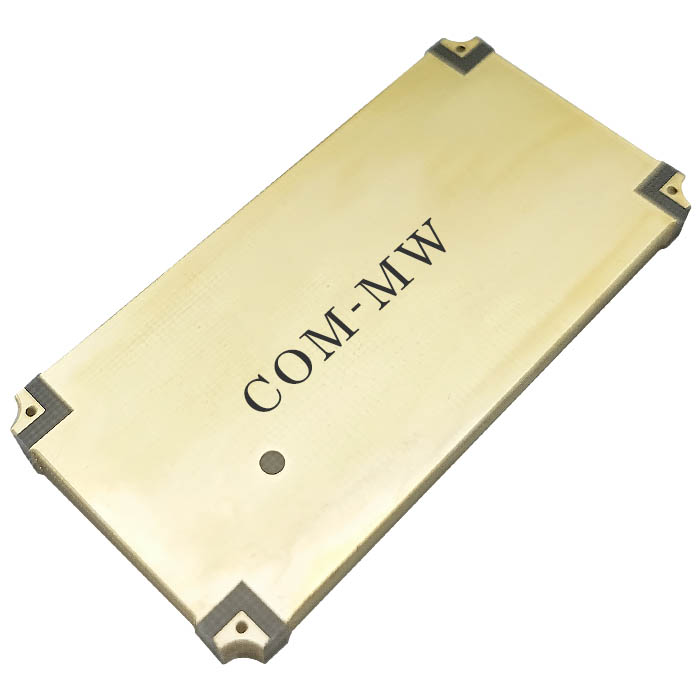

参考实物图

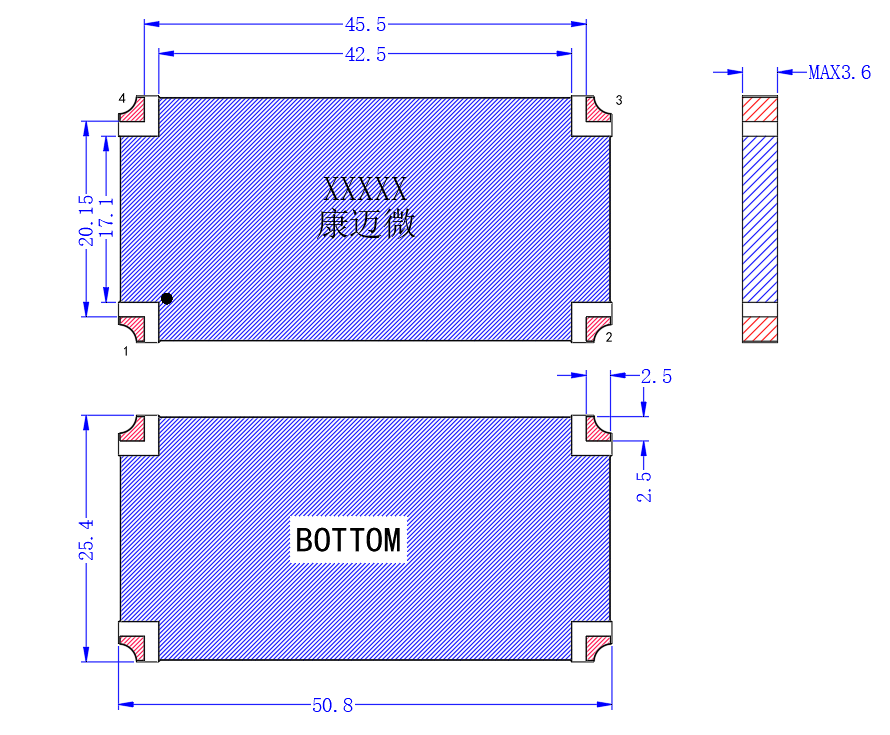

外形结构图（mm）
典型测试数据
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
