衰减器
工作频率DC~67GHz, 衰减度6dB, 2W, 50Ω, 1.85-JK
- DA9-62-0-67G-1844
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 67 | GHz |
| 衰减度 | 4.9 | 6 | 7.5 | dB |
| 驻波比 | 1.65 |
其它参数
| 功率容量 | 2W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 1.85-JK |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 不锈钢 |
| 工作温度 | -40~+85℃设计保证 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 0.01 | 1.01 | -5.02 |
| 5 | 1.08 | -5.34 |
| 10 | 1.12 | -5.29 |
| 15 | 1.21 | -5.32 |
| 20 | 1.3 | -5.42 |
| 25 | 1.42 | -5.62 |
| 30 | 1.22 | -5.52 |
| 35 | 1.3 | -5.53 |
| 40 | 1.33 | -5.72 |
| 45 | 1.29 | -5.87 |
| 50 | 1.19 | -5.95 |
| 55 | 1.25 | -6.08 |
| 60 | 1.07 | -6.27 |
| 65 | 1.15 | -6.4 |

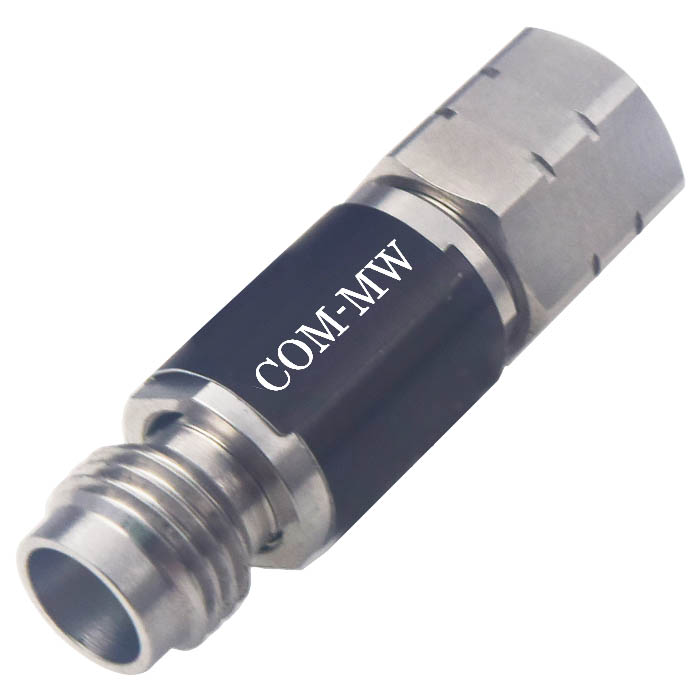

参考实物图

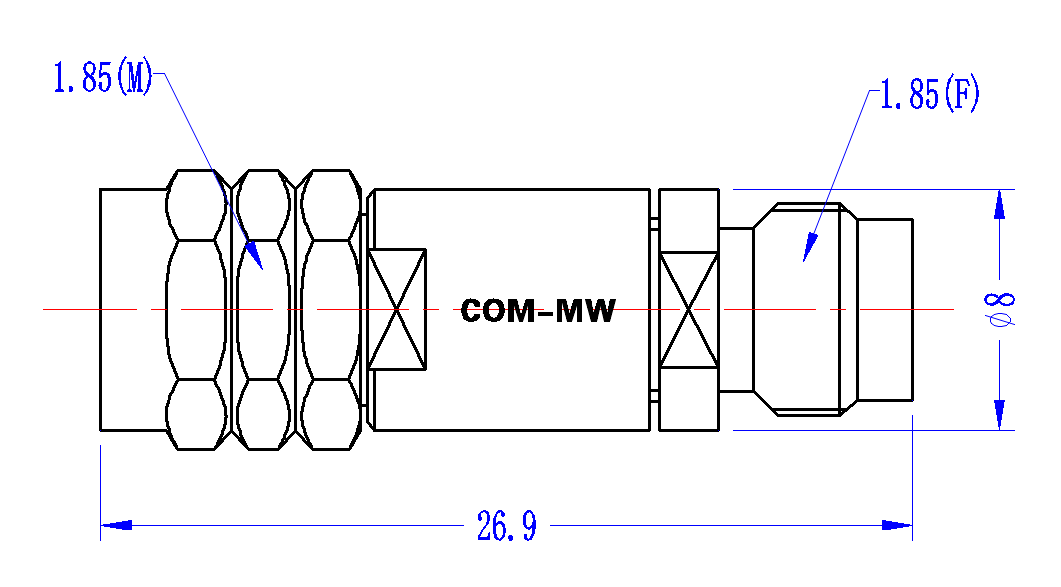

外形结构图（mm）

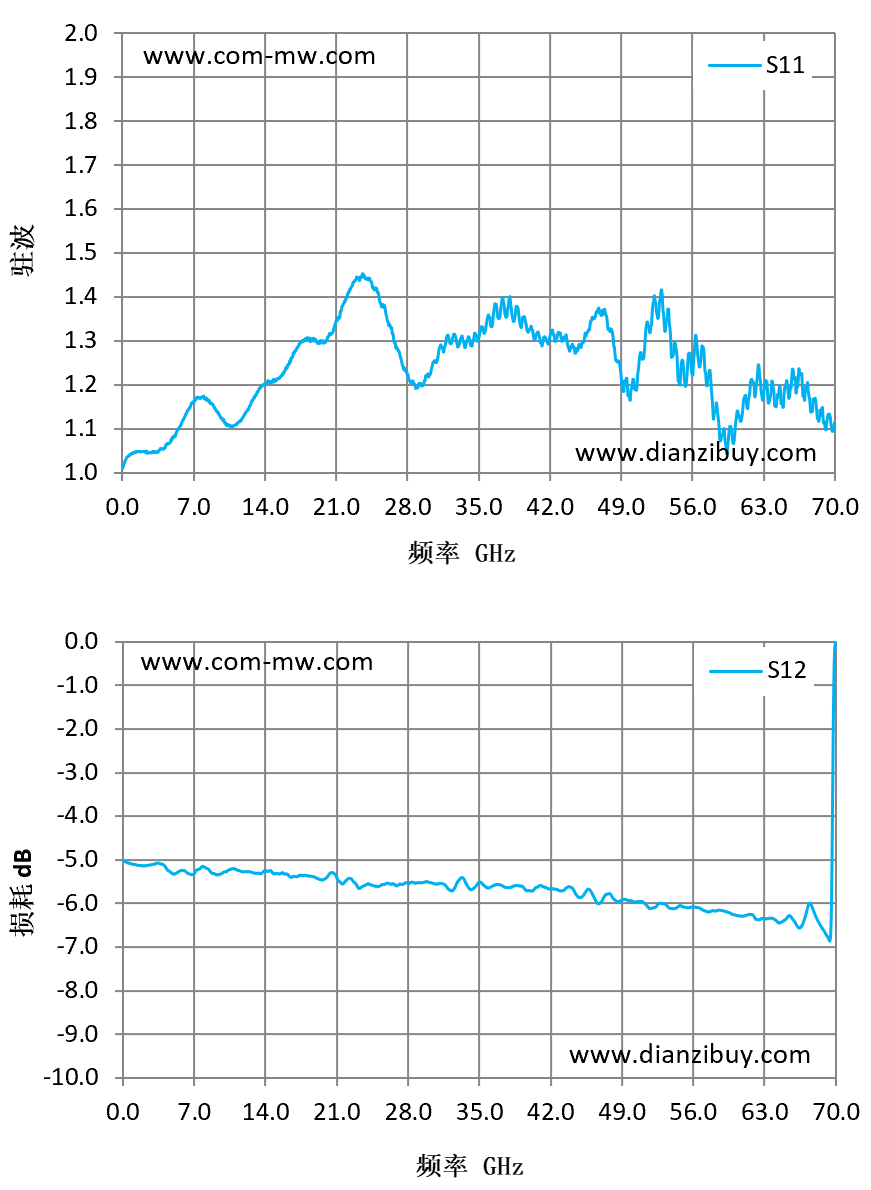

典型测试曲线图
