产品
滤波器
中心频率 1350MHz,DC-1.25MHz≥40dBc,4.85-5.15MHz≥55dBc,表面贴装
- ZBF13-L1350-21-3593
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 1350 | MHz | ||
| 中心损耗 | / | / | 8.5 | dB | ||
| -3dB带宽 | / | 21 | ~ | 31 | MHZ | |
| 带外抑制 | DC-1.25 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 4.85-5.15 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 6.2-6.25 | MHz≥ | 60 | dBc | ||
| 通带驻波 | F0±5 | MHz | 1.35 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
参考实物图

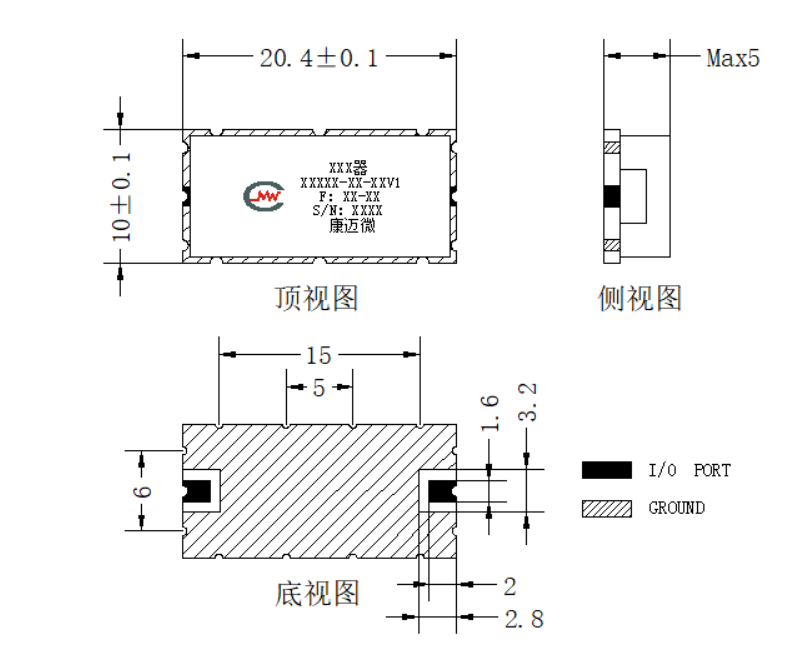

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
