产品
双工器
通带频率一 1.1~1.65GHz,通带频率二 2.2~4.95GHz,N
- ZCB5-C1.1-4.95G-3857
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1.1 | ~ | 1.65 | GHz |
| 通带频率二 | / | / | 2.2 | ~ | 4.95 | GHz |
| 通带一损耗 | / | / | 0.5 | dB | ||
| 通带二损耗 | / | / | 0.8 | dB | ||
| 通带一驻波 | / | / | 1.4 | |||
| 通带二驻波 | / | / | 1.4 | |||
| 通带一抑制度 | 2.2-4.95 | GHz≥ | 90 | dB | ||
| 通带一抑制度 | DC-1.65 | GHz≥ | 80 | dB |
其它参数
| 接口形式 | N -F or K，输出SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 80W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.50 | 108.50 | -84.28 | -111.99 | 1.46 | 70.68 |
| 0.86 | 276.77 | -47.75 | -96.29 | 1.07 | -114.77 |
| 1.21 | 1.22 | -0.25 | -95.94 | 4.23 | 1.23 |
| 1.57 | 1.24 | -0.32 | -93.23 | 4.83 | 6.45 |
| 1.93 | 73.40 | -65.00 | -61.19 | 1.44 | 1.04 |
| 2.29 | 1.18 | -113.76 | -0.35 | -28.17 | 3.81 |
| 2.64 | 1.05 | -125.42 | -0.30 | -139.89 | 2.65 |
| 3.00 | 1.24 | -119.50 | -0.39 | 31.66 | 2.36 |
| 3.36 | 1.28 | -104.10 | -0.40 | 15.23 | 2.27 |
| 3.71 | 1.13 | -112.33 | -0.38 | 0.79 | 2.30 |
| 4.07 | 1.20 | -102.81 | -0.41 | 86.28 | 2.35 |
| 4.43 | 1.33 | -108.36 | -0.49 | -32.55 | 2.53 |
| 4.79 | 1.26 | -101.40 | -0.53 | -18.85 | 3.12 |
| 5.14 | 36.33 | -97.30 | -28.20 | 6.08 | 1.98 |
| 5.50 | 46.23 | -98.51 | -81.90 | 0.92 | -3.42 |

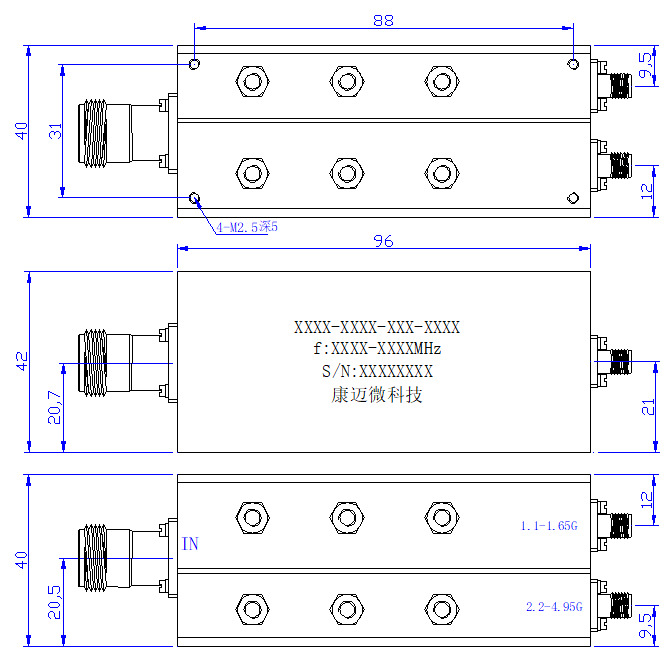

外形结构图（mm）

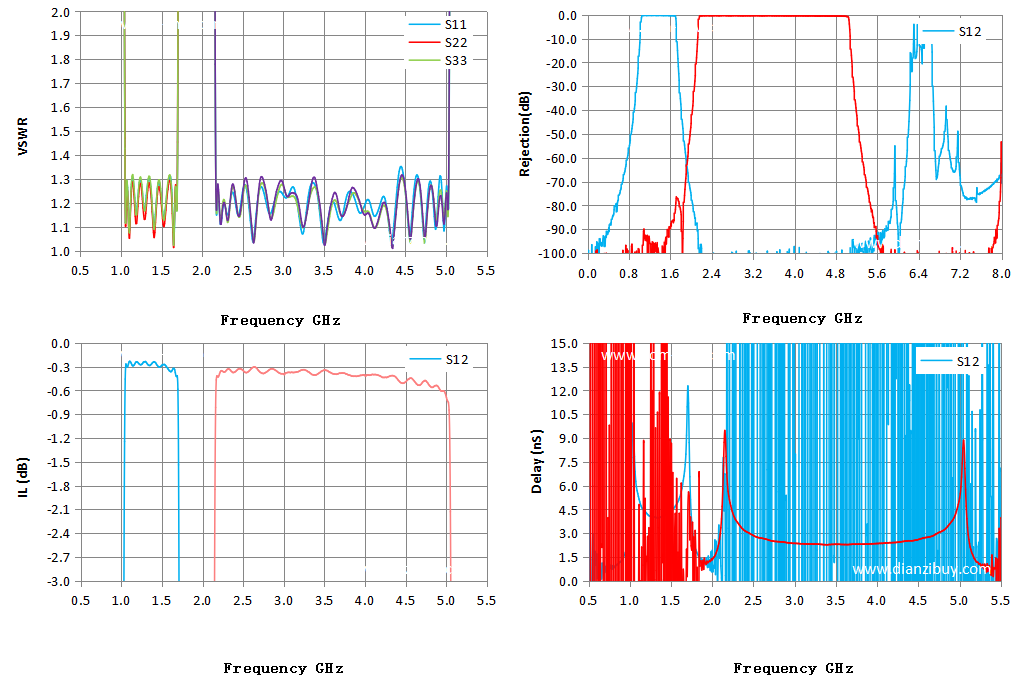

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
