通带频率1 245~410MHz,通带频率2 410~678MHz,通带频率3 678~1100MHz,通带频率4 1100~1700MHz,490-800MHz≥40dBc,820-1200MHz≥40dBc,表面贴装
- ZS14-245-1700-082
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率1 | / | / | 245 | ~ | 410 | MHz |
| 通带频率2 | / | / | 410 | ~ | 678 | MHz |
| 通带频率3 | / | / | 678 | ~ | 1100 | MHz |
| 通带频率4 | / | / | 1100 | ~ | 1700 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 490-800 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 820-1200 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1356-2000 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2200-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

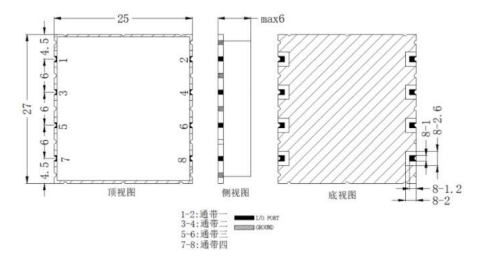

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
