功分器
960~2000MHz, 100W, 2路, 相位0°, N
- ZPD8-2M960-2000-2598
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 960 | ~ | 2000 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 100W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1、2 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S13 相位 ° | S21 隔离 dB |
|---|---|---|---|---|---|
| 900 | 1.29 | 1.12 | -3.3 | 0.22 | -23.78 |
| 993 | 1.17 | 1.13 | -3.25 | 0.38 | -29.49 |
| 1086 | 1.06 | 1.13 | -3.22 | 0.41 | -32.32 |
| 1179 | 1.07 | 1.15 | -3.22 | 0.35 | -27.41 |
| 1271 | 1.11 | 1.08 | -3.24 | 0.37 | -23.99 |
| 1364 | 1.14 | 1.1 | -3.29 | 0.43 | -22.29 |
| 1457 | 1.22 | 1.12 | -3.35 | 0.38 | -21.54 |
| 1550 | 1.21 | 1.1 | -3.36 | 0.51 | -21.41 |
| 1643 | 1.17 | 1.12 | -3.38 | 0.65 | -21.88 |
| 1736 | 1.2 | 1.12 | -3.38 | 0.54 | -22.84 |
| 1829 | 1.17 | 1.09 | -3.4 | 0.59 | -23.88 |
| 1921 | 1.19 | 1.06 | -3.4 | 0.66 | -24.01 |
| 2014 | 1.26 | 1.07 | -3.45 | 0.63 | -22.93 |
| 2107 | 1.3 | 1.1 | -3.47 | 0.71 | -21.02 |
| 2200 | 1.55 | 1.18 | -3.63 | 0.56 | -19.09 |
参考实物图

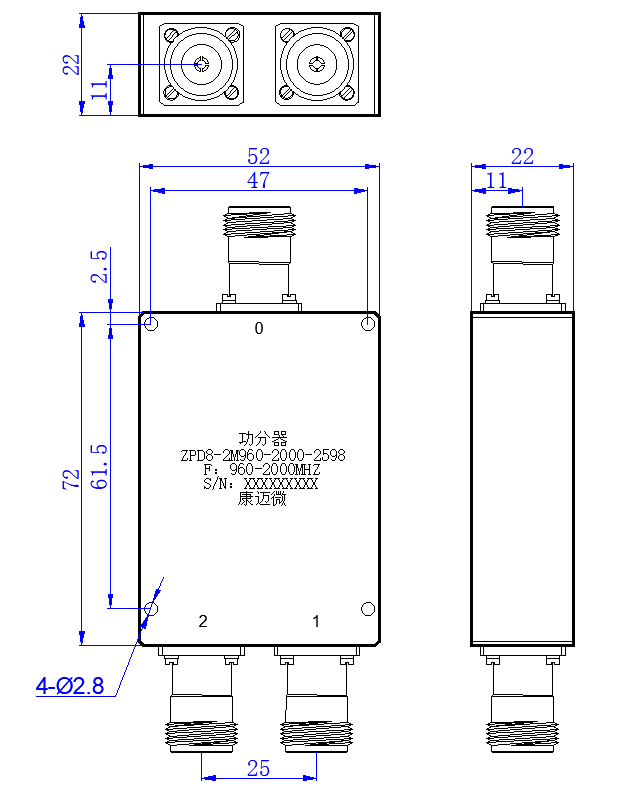

外形结构图（mm）

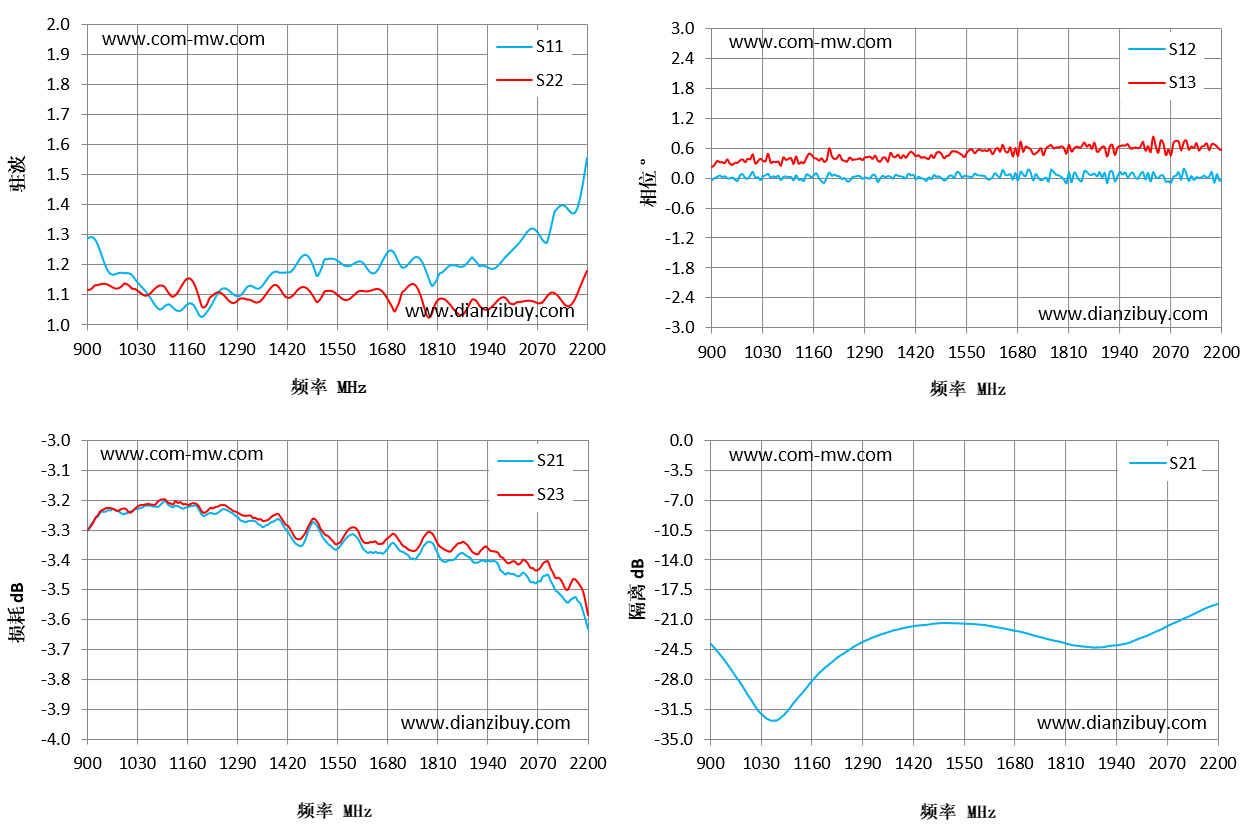

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
