产品
滤波器
通带频率5450~5500MHz, DC-5440MHz≥30dB, 5510-10000MHz≥30dB, SMA
- ZBF25-C5475-50-893
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5450 | ~ | 5500 | MHz |
| 中心损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-5440 | MHz≥ | 30 | dB | ||
| 带外抑制 | 5510-10000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铜H62 |
| 其它 | 常温使用 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 5.4 | 37.26 | 63.07 | -66.29 | 0.85 |
| 5.41 | 33.11 | 53.22 | -58.54 | 3.52 |
| 5.42 | 27.83 | 39.13 | -49.28 | 4.8 |
| 5.43 | 20.69 | 24.21 | -39.03 | 8.51 |
| 5.44 | 9.5 | 9.93 | -33.75 | -69.66 |
| 5.45 | 1.19 | 1.22 | -2.82 | 49.06 |
| 5.46 | 1.2 | 1.18 | -1.89 | 31.62 |
| 5.48 | 1.31 | 1.22 | -1.8 | 27.9 |
| 5.49 | 1.17 | 1.25 | -1.92 | 32.18 |
| 5.5 | 1.26 | 1.35 | -2.97 | 51.55 |
| 5.51 | 9.15 | 12.07 | -34.29 | -62.5 |
| 5.52 | 22.52 | 26.23 | -40.3 | 9.7 |
| 5.53 | 31.18 | 39.1 | -50.28 | 6.24 |
| 5.54 | 36.48 | 51.06 | -58.83 | 3.42 |
| 5.55 | 39.94 | 61.42 | -66.28 | -0.86 |

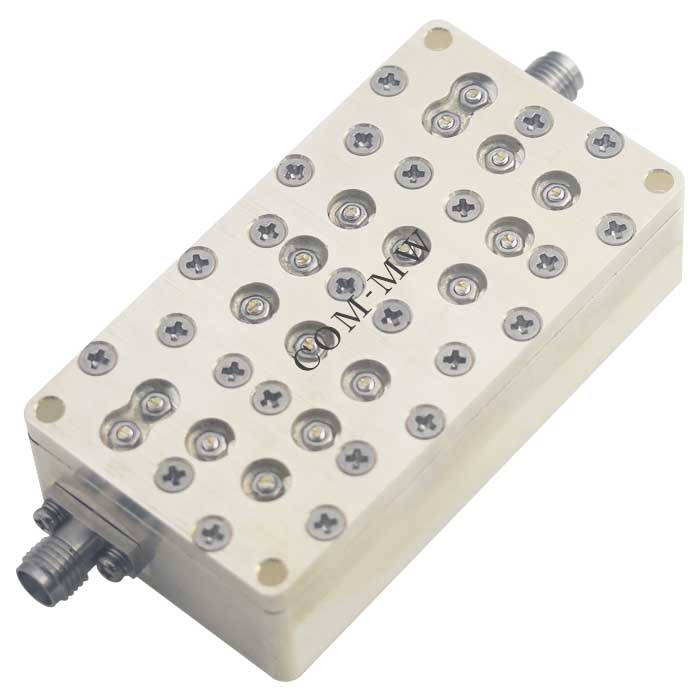

参考实物图

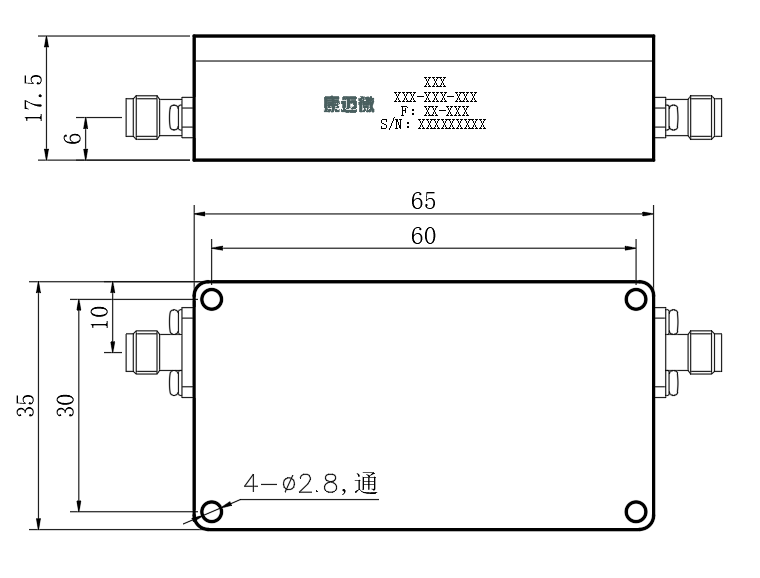

外形结构图（mm）

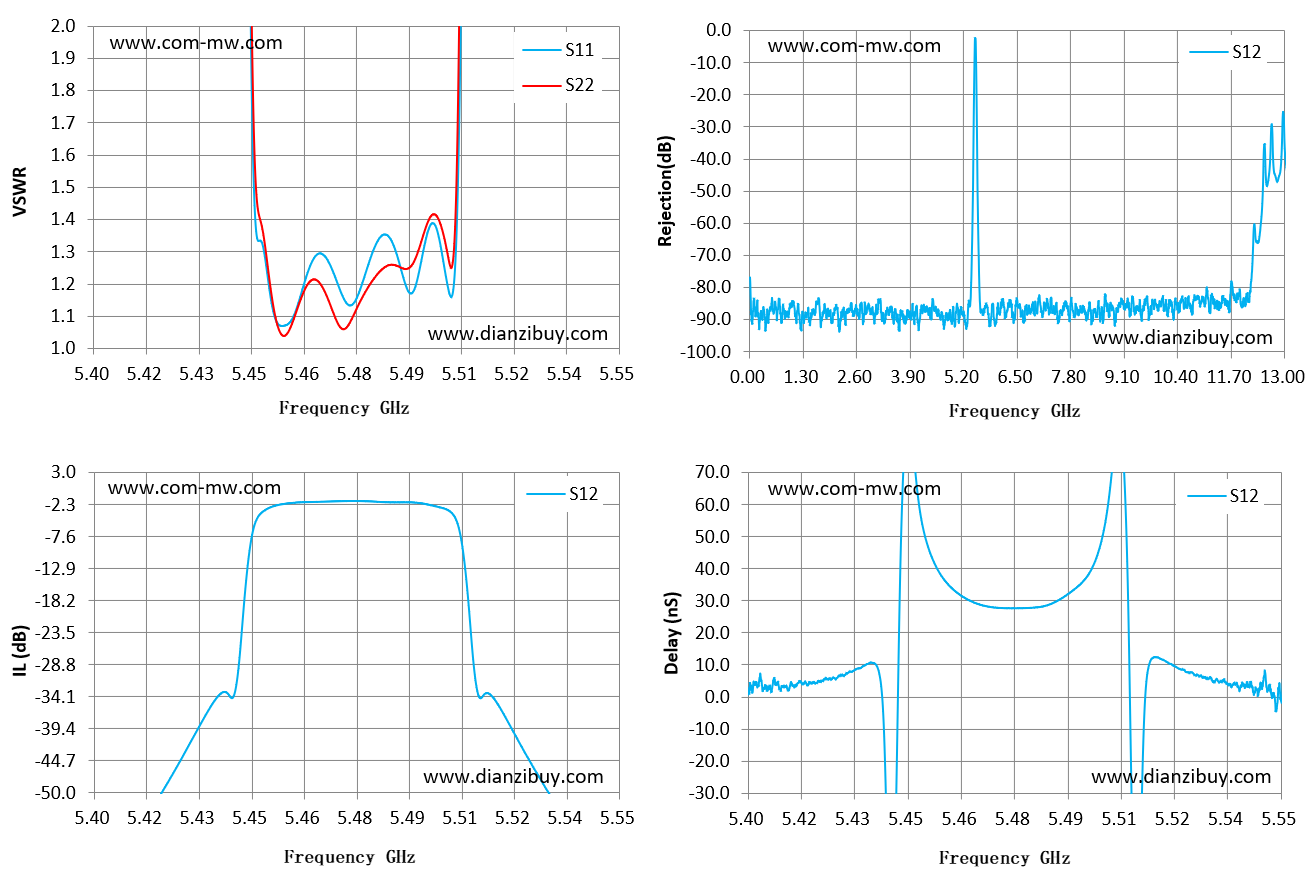

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
