产品
滤波器
通带频率 3.4~6GHz,3-3.2GHz≥40dBc,6.2-6.4GHz≥40dBc,SMA
- ZBF25-C4.7-2.6G-3565
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.4 | ~ | 6 | GHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 3-3.2 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 6.2-6.4 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 6.4-12 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤11ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 2.90 | 480.58 | 346.84 | -93.24 | -72.42 | -227.70 |
| 3.16 | 210.21 | 374.64 | -58.76 | -0.67 | 0.51 |
| 3.41 | 1.24 | 1.24 | -0.69 | -90.94 | 6.71 |
| 3.67 | 1.38 | 1.39 | -0.47 | -87.83 | 2.97 |
| 3.93 | 1.08 | 1.09 | -0.37 | -23.33 | 2.54 |
| 4.19 | 1.16 | 1.29 | -0.41 | 0.00 | 2.31 |
| 4.44 | 1.33 | 1.26 | -0.44 | 0.00 | 2.28 |
| 4.70 | 1.19 | 1.19 | -0.42 | 0.00 | 2.26 |
| 4.96 | 1.12 | 1.12 | -0.45 | 0.00 | 2.31 |
| 5.21 | 1.30 | 1.28 | -0.55 | 0.00 | 2.40 |
| 5.47 | 1.42 | 1.29 | -0.60 | 0.00 | 2.66 |
| 5.73 | 1.13 | 1.14 | -0.65 | 0.00 | 3.26 |
| 5.99 | 1.23 | 1.23 | -1.21 | 0.00 | 6.66 |
| 6.24 | 29.82 | 29.21 | -67.88 | 0.00 | 3.54 |
| 6.50 | 52.07 | 58.91 | -88.61 | 0.00 | -2.15 |

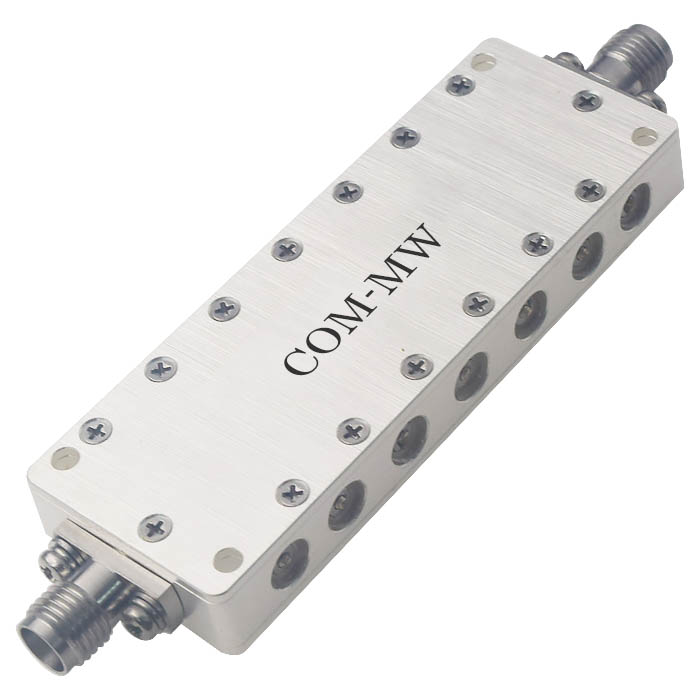

参考实物图

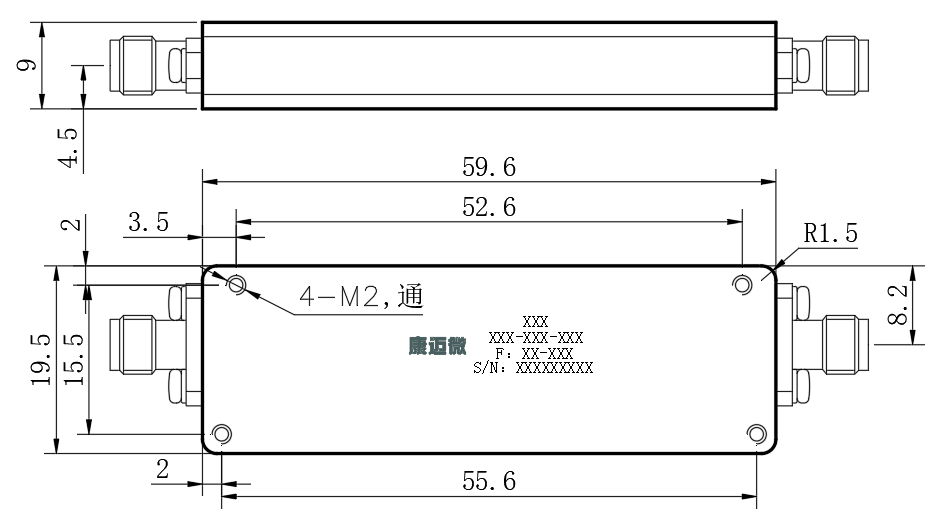

外形结构图（mm）

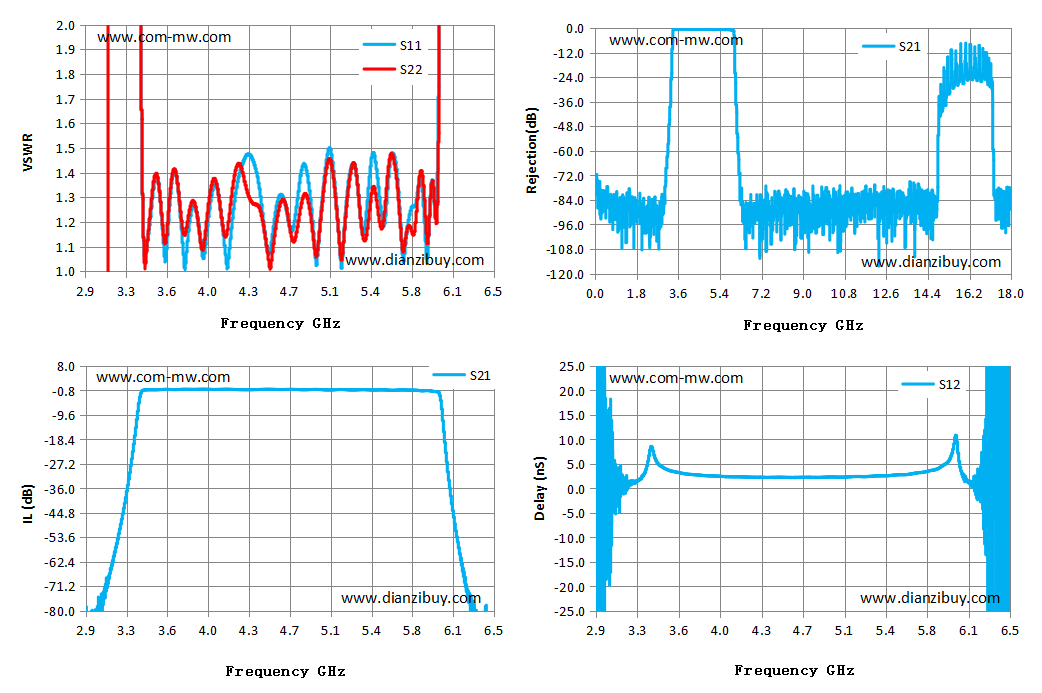

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
