产品
耦合器
0.3~8GHz, 双定向耦合度40dB, N , SMA, 120W, 3000W
- ZDC25-40MC0.3-8G-635
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.3 | ~ | 8 | GHz |
| 插入损耗 | 0.8 | dB@0.3-6G | ||
| 插入损耗 | 0.9 | dB@6-8G | ||
| 双定向耦合度 | 38.5 | 40 | 41.5 | dB |
| 耦合平坦度 | ±1.1 | dB | ||
| 方向性 | 16 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 主线接口形式 | N -K |
| 耦合接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 120W设计保证 |
| 峰值功率 | 3000W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN(N-K) | |
| 输出端口 | OUT(N-K) | |
| 正向耦合端口 | C1(SMA-K) | |
| 反向耦合端口 | C2(SMA-K) |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.01 | 1.04 | 1.04 | -0.07 | -68.34 | -6.95 |
| 0.71 | 1.06 | 1.05 | -0.25 | -40.25 | -32.59 |
| 1.43 | 1.01 | 1.03 | -0.35 | -40.28 | -28.34 |
| 2.14 | 1.04 | 1.03 | -0.4 | -39.98 | -24.79 |
| 2.86 | 1.03 | 1.07 | -0.45 | -39.76 | -27.01 |
| 3.57 | 1.01 | 1.05 | -0.49 | -39.63 | -32.34 |
| 4.29 | 1.06 | 1.13 | -0.52 | -39.74 | -27.2 |
| 5 | 1.05 | 1.15 | -0.54 | -39.69 | -21.17 |
| 5.71 | 1.1 | 1.09 | -0.62 | -39.91 | -19.04 |
| 6.43 | 1.1 | 1.03 | -0.65 | -40.01 | -18.38 |
| 7.14 | 1.14 | 1.06 | -0.69 | -40.18 | -18.63 |
| 7.86 | 1.09 | 1.15 | -0.69 | -40.27 | -17.48 |
| 8.57 | 1.15 | 1.16 | -0.72 | -40.36 | -16.67 |
| 9.29 | 1.06 | 1.09 | -0.75 | -40.5 | -16.73 |
| 10 | 1.19 | 1.04 | -0.79 | -40.39 | -17.94 |

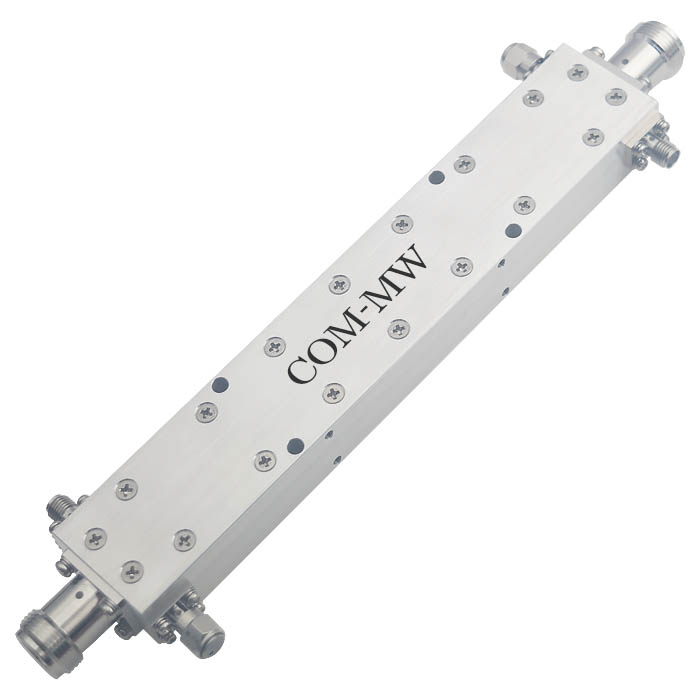

参考实物图

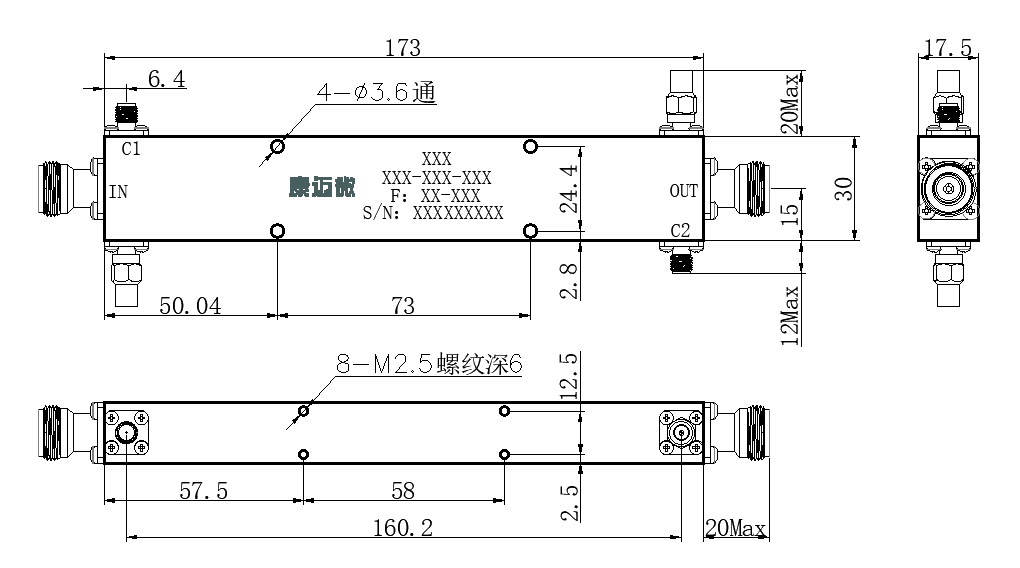

外形结构图（mm）

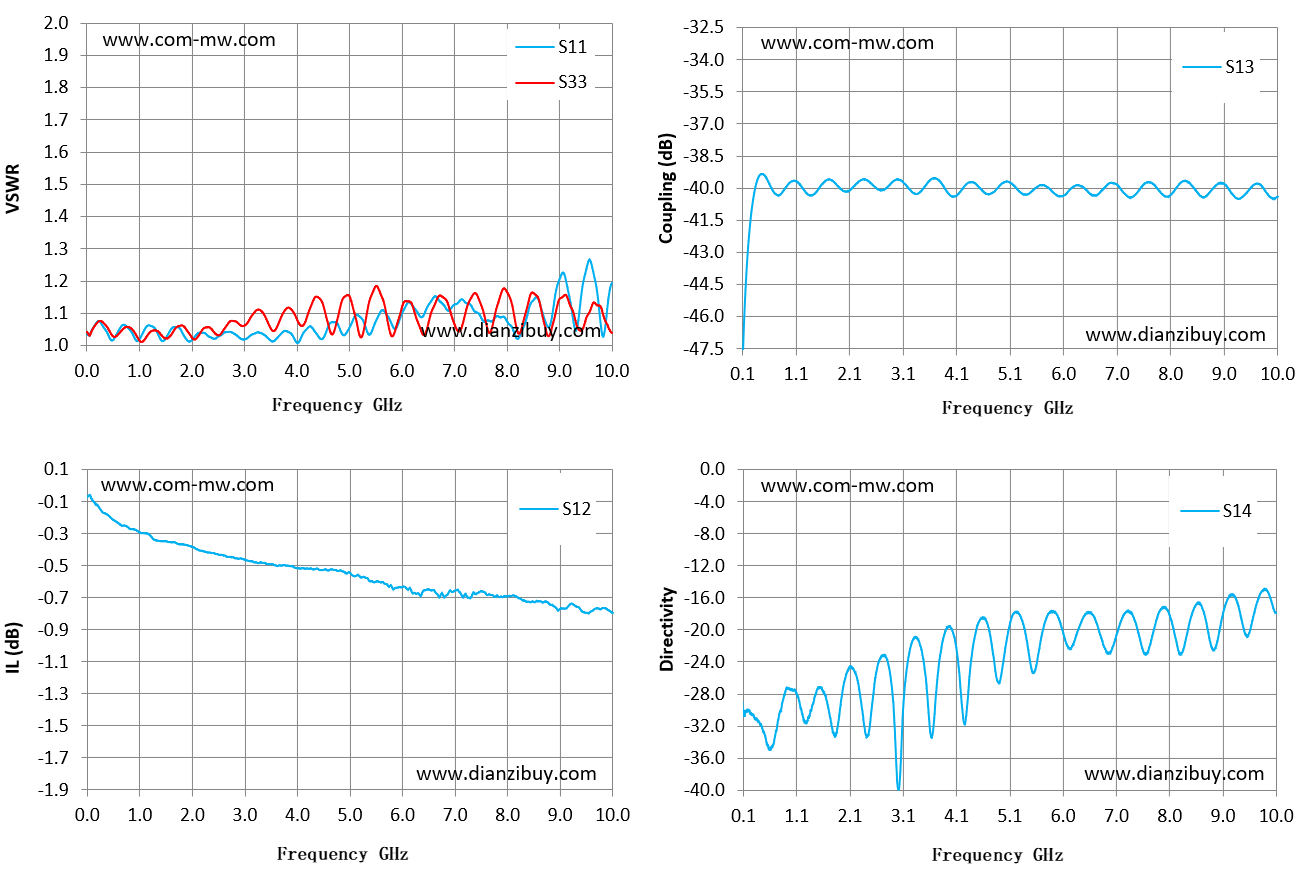

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
