产品
耦合器
1.72~2.61GHz, 耦合度50dB, 波导口, 3000W
- ZDC8-50W1.72-2.61G-3223
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.72 | ~ | 2.61 | GHz |
| 插入损耗 | 0.15 | dB | ||
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.05 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | FDP22 |
| 表面 | 黑色烤漆 |
| 功率容量 | 3000W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
表格标题
| 输入端口 | IN(FDP22) | --- |
| 输出端口 | OUT(FDP22) | --- |
| 耦合端口 | -50dB(N-K) | --- |

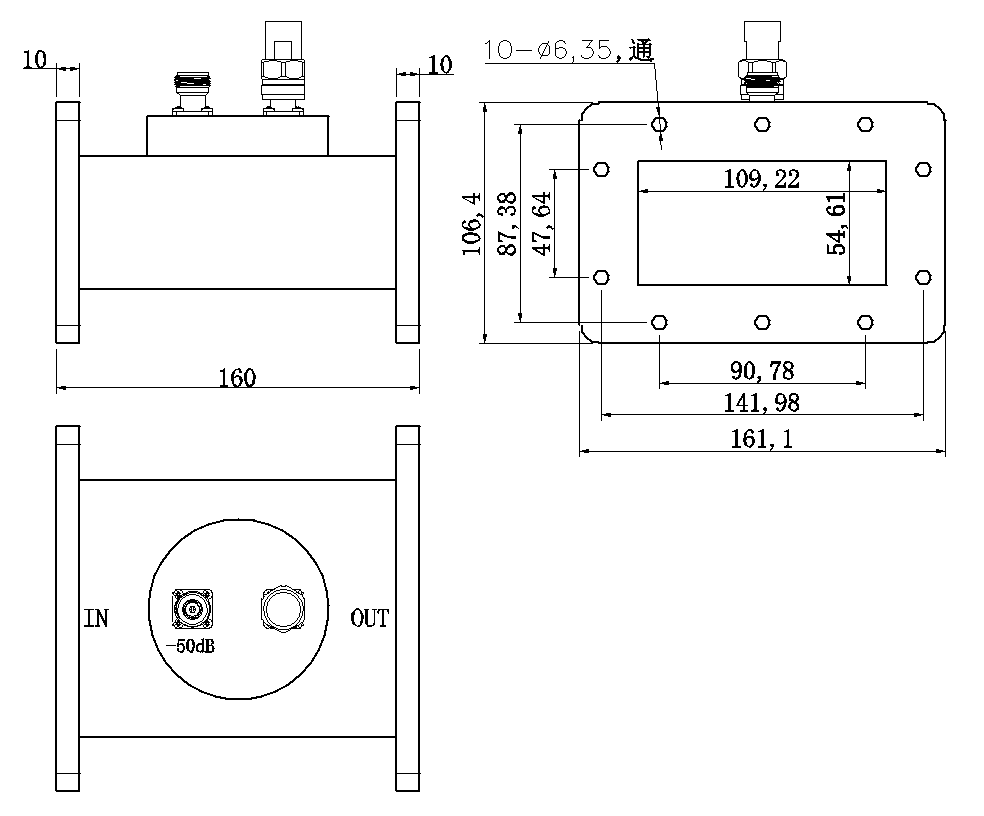

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
