产品
双工器
通带频率一 1.1~1.3GHz,通带频率二 1.5~1.7GHz,N
- ZCB5-C1.1-1.7G-3663
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1.1 | ~ | 1.3 | GHz |
| 通带频率二 | / | / | 1.5 | ~ | 1.7 | GHz |
| 通带一损耗 | / | / | 0.5 | dB | ||
| 通带二损耗 | / | / | 0.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 1.5-3 | GHz≥ | 35 | dB | ||
| 通带二抑制度 | DC-1.3 | GHz≥ | 35 | dB |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 300W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 1.00 | 387.74 | -25.22 | -69.76 | 2.15 | 1.23 |
| 1.06 | 12.73 | -6.51 | -67.28 | 6.93 | 2.57 |
| 1.11 | 1.12 | -0.21 | -66.93 | 6.79 | 0.34 |
| 1.17 | 1.36 | -0.30 | -63.64 | 5.13 | 0.14 |
| 1.23 | 1.27 | -0.24 | -57.85 | 5.11 | 0.59 |
| 1.29 | 1.33 | -0.29 | -51.15 | 5.97 | 0.52 |
| 1.34 | 3.22 | -1.81 | -44.12 | 8.39 | 1.49 |
| 1.40 | 100.89 | -20.14 | -31.02 | 3.08 | 2.64 |
| 1.46 | 12.82 | -32.85 | -6.36 | 3.56 | 8.32 |
| 1.51 | 1.31 | -46.81 | -0.34 | 0.39 | 6.89 |
| 1.57 | 1.29 | -55.74 | -0.30 | 1.05 | 5.24 |
| 1.63 | 1.31 | -66.05 | -0.33 | -0.01 | 4.99 |
| 1.69 | 1.19 | -71.21 | -0.32 | 0.31 | 5.97 |
| 1.74 | 4.38 | -72.23 | -2.87 | 4.73 | 8.07 |
| 1.80 | 57.74 | -79.70 | -21.33 | -47.02 | 2.36 |

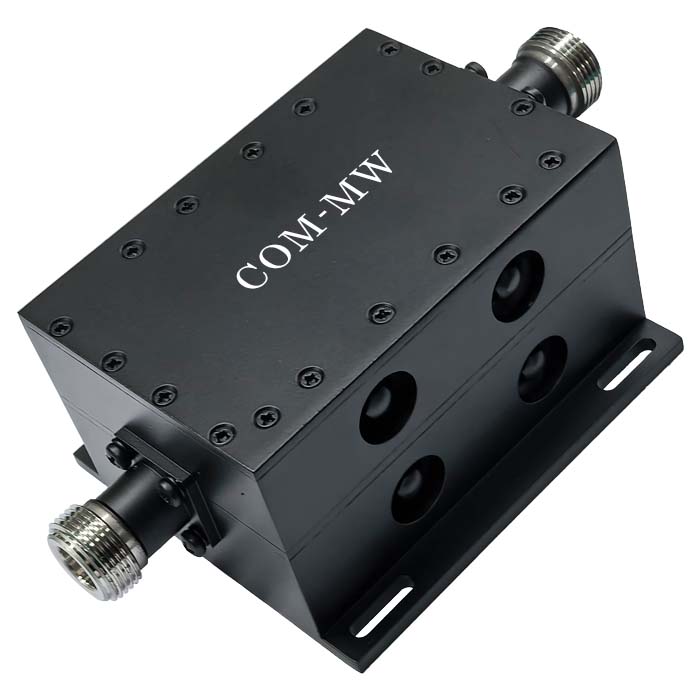

参考实物图

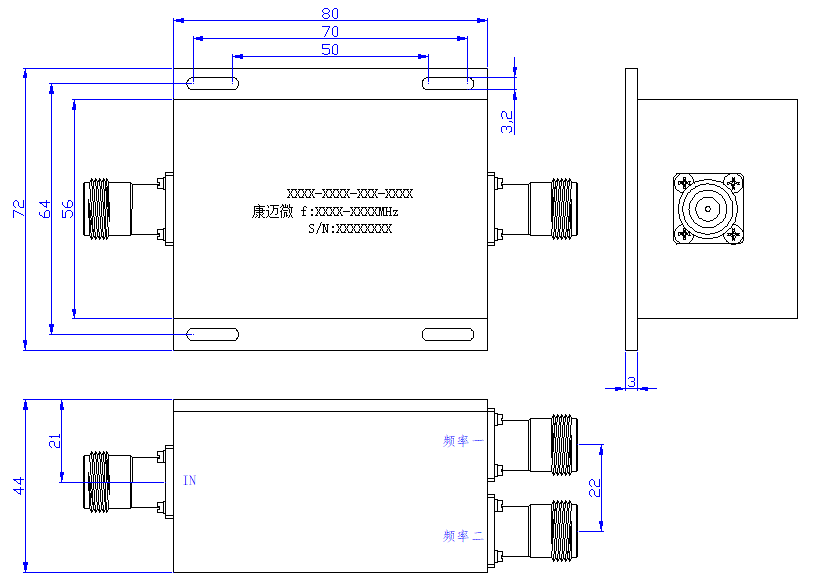

外形结构图（mm）

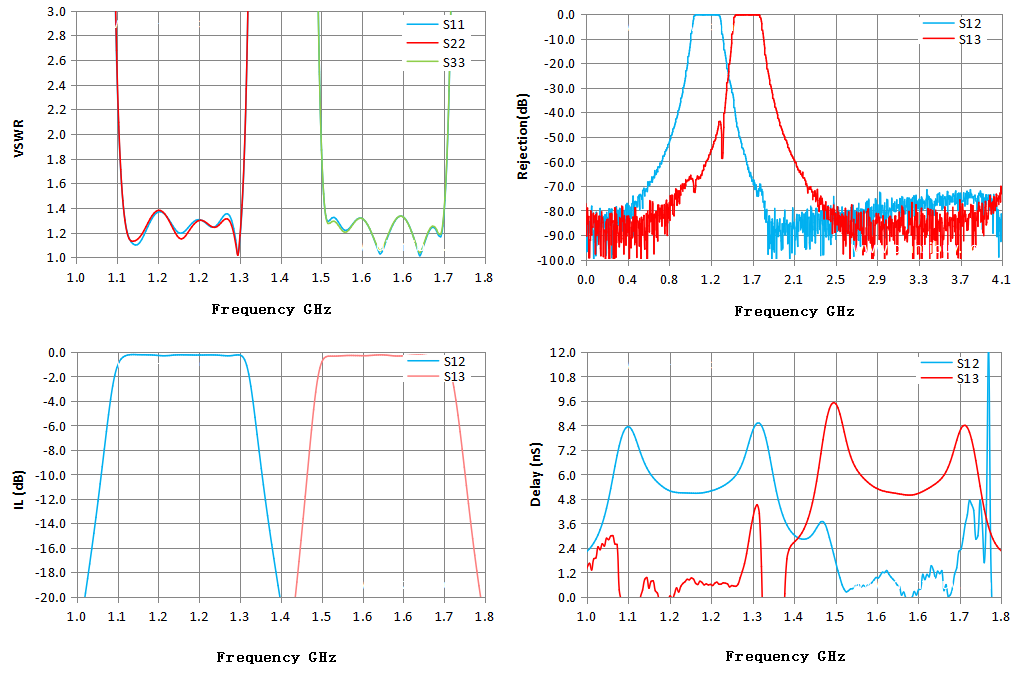

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
