产品
滤波器
通带频率 0~22GHz,24-44GHz≥60dB,SMA
- ZLPF1-M0-22G-451
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0 | ~ | 22 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | 24-44 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.02 | 1.02 | -0.02 | -0.02 | 0.11 |
| 3.14 | 1.11 | 1.10 | -0.18 | -0.18 | 0.10 |
| 6.24 | 1.12 | 1.18 | -0.24 | -0.24 | 0.10 |
| 9.35 | 1.46 | 1.46 | -0.41 | -0.41 | 0.10 |
| 12.45 | 1.55 | 1.57 | -0.54 | -0.54 | 0.11 |
| 15.56 | 1.41 | 1.43 | -0.55 | -0.55 | 0.13 |
| 18.66 | 1.26 | 1.19 | -0.58 | -0.58 | 0.17 |
| 21.77 | 1.44 | 1.31 | -1.20 | -1.20 | 0.39 |
| 24.87 | 43.31 | 28.57 | -71.89 | -71.89 | 0.30 |
| 27.98 | 63.45 | 26.47 | -72.80 | -72.80 | 2.16 |
| 31.08 | 78.80 | 15.72 | -76.71 | -76.71 | 7.35 |
| 34.19 | 31.12 | 40.25 | -79.58 | -79.58 | 1.98 |
| 37.29 | 37.58 | 59.81 | -82.75 | -82.75 | -21.41 |
| 40.40 | 21.42 | 27.68 | -77.05 | -77.05 | -5.61 |
| 43.50 | 35.81 | 43.61 | -77.92 | -77.92 | 30.37 |

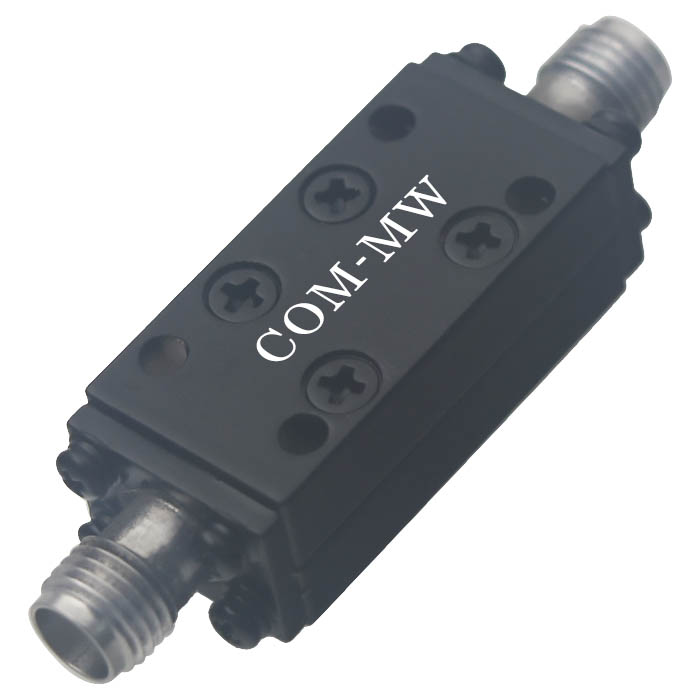

参考实物图

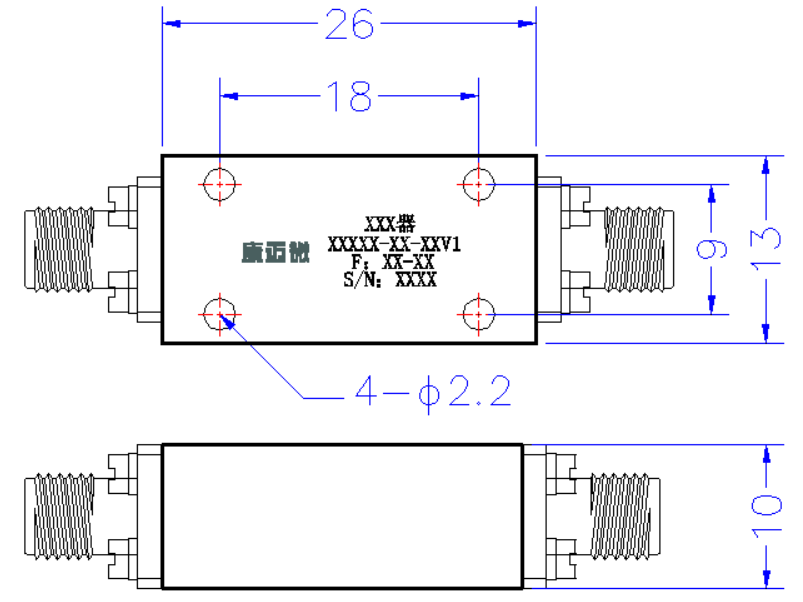

外形结构图（mm）

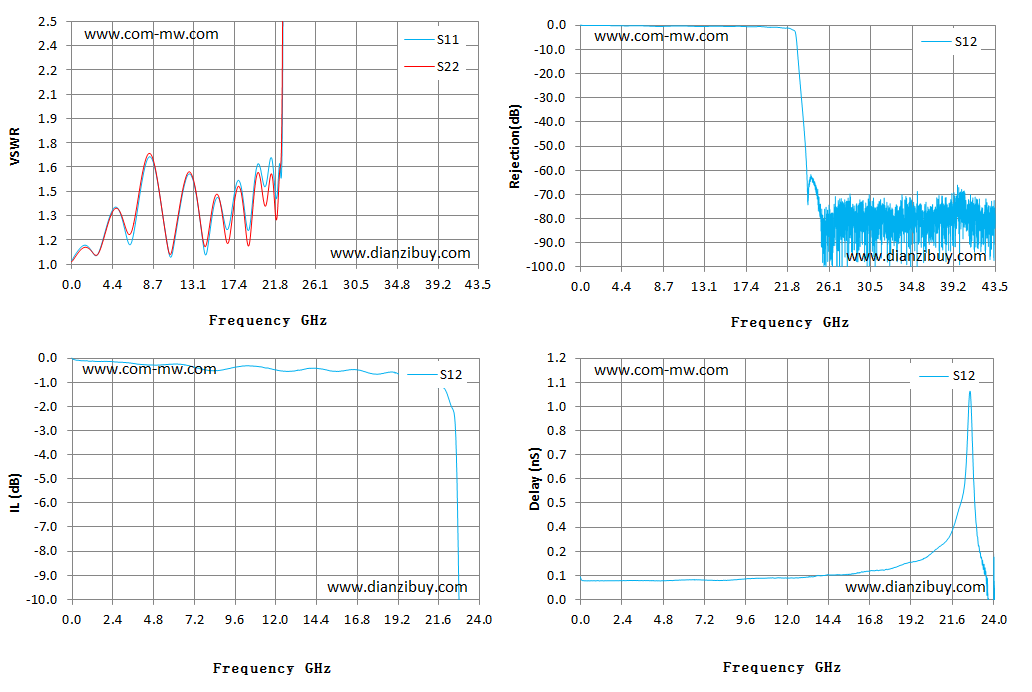

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
