功率放大器
470~700MHz,增益 50dB,输出功率 33W,SMA,N
- DPA8-470-798-3964
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
线性功率放大器，窄带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 470 | ~ | 700 | MHz | |
| 增益 | 48 | 50 | dB | 小信号增益 | |
| 带内平坦度 | ±3 | ||||
| 输入驻波比 | 2.5 | 3.0 | |||
| 输出驻波比 | 1.3 | 1.8 | |||
| 输出功率 | 30 | 33 | W | ||
| 效率 | 15 | % | |||
| 谐波抑制 | 8 | 30 | dBC | ||
| 杂波抑制 | 75 | dBC |
其它参数
| 输入接口形式 | SMA-K |
| 输出接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +50±2V |
| 工作电流 | 4.5A |
| 工作时模块温度 | -40~+65℃设计保证 |
| 其它 | 1、长期工作，建议温度保持在40℃以下 |
| 2、线性功率放大器，严禁超频和超额定功率使用 |
典型测试数据
| Frequency (MHz) | 470 | 530 | 590 | 650 | 700 | 710 |
| VSWR（IN） | 2.77 | 2.08 | 1.37 | 2.1 | 2.85 | 2.72 |
| VSWR（OUT） | 1.22 | 1.39 | 1.13 | 1.34 | 1.19 | 1.19 |
| Pout（SAT）（dBm） | 45.33 | 45.5 | 45.56 | 45.77 | 45.12 | 45.71 |
| Psat（W） | 34.12 | 35.48 | 36 | 37.76 | 32.51 | 37.24 |
| Gain（dB） | 50.1 | 52.2 | 54.6 | 51.73 | 48.5 | 48.95 |
| Ids（A） | 4.08 | 3.99 | 3.47 | 3.64 | 4.15 | 4.15 |
| ŋ(%) | 16.73 | 17.79 | 20.73 | 20.75 | 15.67 | 17.95 |
| 二次谐波抑制（dBC） | 8.7 | 12.2 | 30.4 | 45.7 | 53.7 | 53.7 |
| 三次谐波抑制（dBC） | 66.1 | 74.6 | 73.7 | 74.2 | 76.2 | 76.2 |
| 杂波抑制（dBC） | 81.6 | 80.5 | 79.8 | 81.2 | 80.1 | 80.1 |

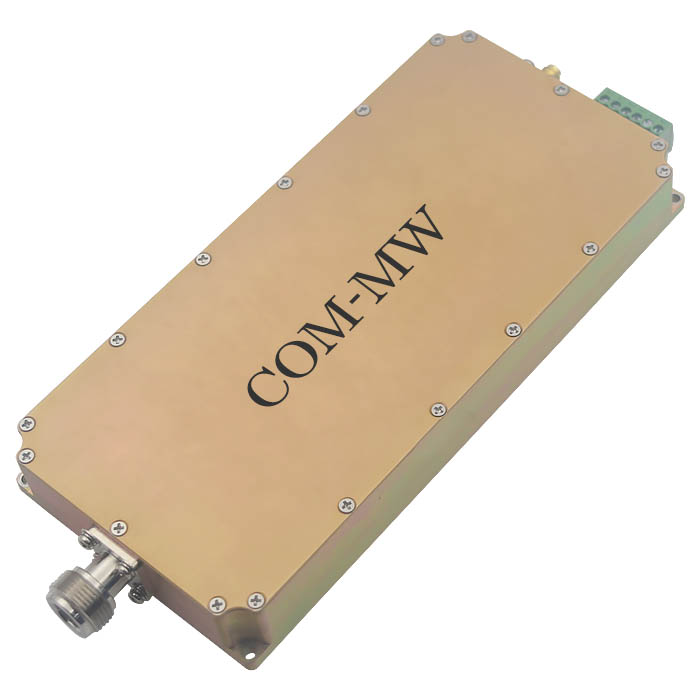

参考实物图
外形结构图
典型测试曲线图

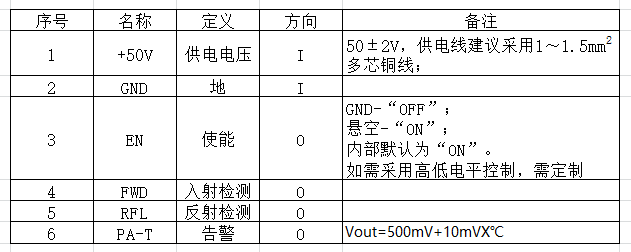

接口定义（3.5mm-6P，单排）
注意事项
1、存储在湿度小于25%的环境，注意防尘防静电；
2、请注意产品的功耗，设计时考虑放大器散热问题；
3、产品整体温度大于125℃的情况下，请在订货前与我们协商；
4、清洗产品表面，请勿将产品浸泡清洗液中清洗。
