产品
开关滤波器组
开关滤波路数三选一,SMA
- DSS5-3R19.9-25.6G-3874
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 19.9 | ~ | 21.9 | GHz |
| 频率一抑制 | 5-19.4 | GHz≥ | 40 | dBc | ||
| 频率一抑制 | 22.4-30 | GHz≥ | 30 | dBc | ||
| 通带频率二 | / | / | 21.7 | ~ | 23.7 | GHz |
| 频率二抑制 | 5-21.2 | GHz≥ | 40 | dBc | ||
| 频率二抑制 | 24.2-30 | GHz≥ | 30 | dBc | ||
| 通带频率三 | / | / | 23.5 | ~ | 25.6 | GHz |
| 频率三抑制 | 5-23.1 | GHz≥ | 40 | dBc | ||
| 频率三抑制 | 26-30 | GHz≥ | 30 | dBc | ||
| 频率损耗 | / | / | 6.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 驻波比 | / | / | 2 |
其它参数
| 开关滤波路数 | 三选一 |
| 开关时间 | 100ns |
| 隔离度 | 65dB |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | +5V |
| 工作电流 | 50mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 控制方式 | TTL |
| 质量等级 | 工业级 |
真值表
| 频率一 | 0 | 0 |
| 频率二 | 0 | 1 |
| 频率三 | 1 | 0 |
典型测试数据
| Frequency GHz | CH1 驻波 | CH2 驻波 | CH3 驻波 | CH1 损耗 dB | CH2 损耗 dB | CH3 损耗 dB | CH1 时延 ns | CH2 时延 ns | CH3 时延 ns |
| 18.00 | -76.47 | -84.38 | -81.20 | ||||||
| 18.64 | -74.16 | -82.71 | -74.81 | ||||||
| 19.29 | -58.55 | -84.09 | -79.56 | ||||||
| 19.93 | 1.05 | -5.04 | -82.63 | -73.47 | 2.33 | ||||
| 20.57 | 1.46 | -4.74 | -58.63 | -84.84 | 1.44 | ||||
| 21.21 | 1.37 | -4.59 | -57.34 | -89.23 | 1.49 | -5.05 | |||
| 21.86 | 1.18 | 1.49 | -4.83 | -4.69 | -84.40 | 2.35 | 1.57 | ||
| 22.50 | 1.38 | -59.16 | -4.22 | -77.24 | 0.55 | 1.26 | |||
| 23.14 | 1.73 | -75.65 | -4.51 | -46.46 | 1.30 | 0.41 | |||
| 23.79 | 1.45 | -82.24 | -7.73 | -5.03 | 3.08 | 1.83 | |||
| 24.43 | 1.23 | -78.07 | -62.20 | -5.29 | 0.35 | 1.47 | |||
| 25.07 | 1.41 | -72.98 | -80.57 | -5.44 | 1.70 | ||||
| 25.71 | 1.74 | -84.36 | -90.25 | -16.40 | 3.23 | ||||
| 26.36 | -88.97 | -80.84 | -75.63 | ||||||
| 27.00 | -66.75 | -85.93 | -77.58 |

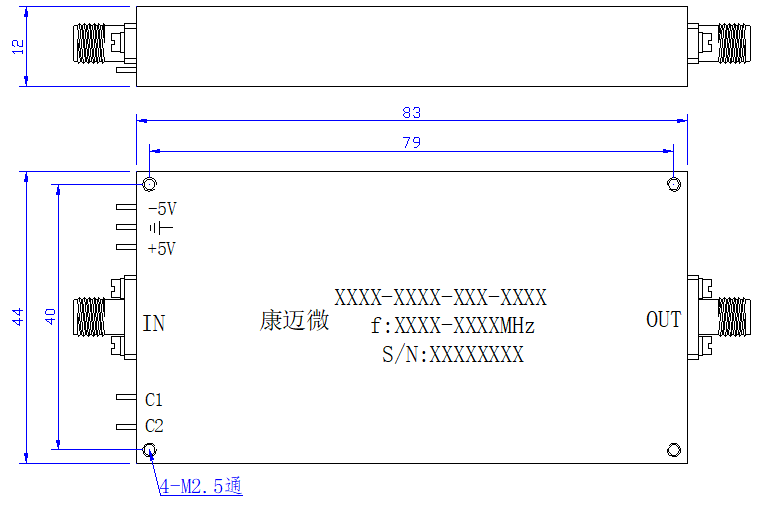

外形结构图（mm）

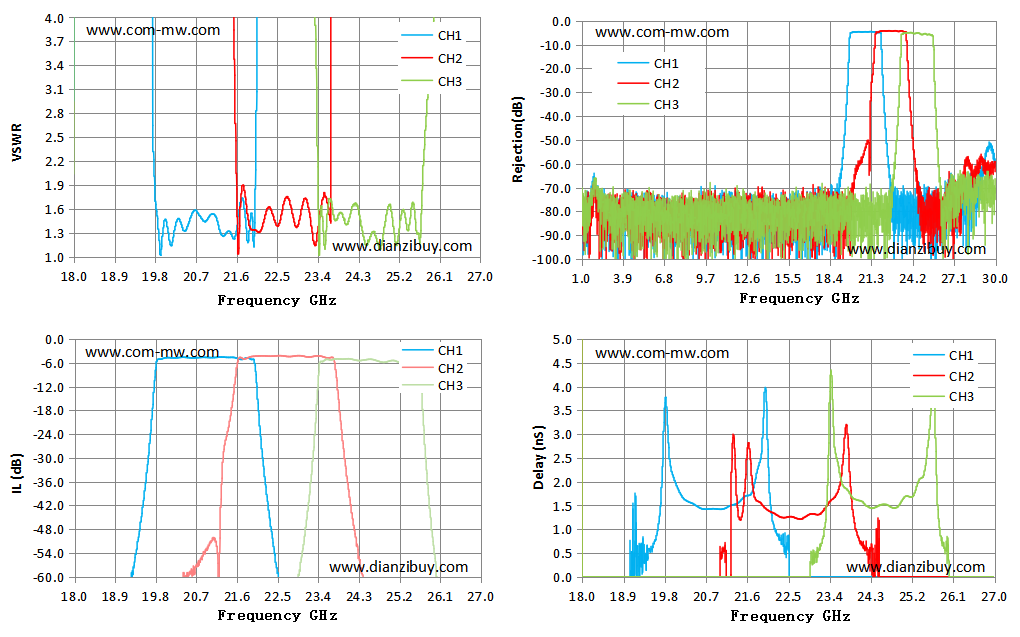

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
