耦合器
18~26.5MHz,耦合度 60dB, 波导口,300W
- ZDC25-60W18-26.5G-3692
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 26.5 | MHz |
| 插入损耗 | 0.15 | dB | ||
| 耦合度 | 59 | 60 | 61 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.7 |
其它参数
| 接口形式 | 波导口 |
| 表面 | 本导 |
| 功率容量 | 300W设计保证 |
| 峰值功率 | 30KW设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | FBP220 |
| 输出端口 | OUT | FBP220 |
| 耦合端口 | C | 2.92-F |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S12 方向性 |
| 16.00 | 1.05 | 1.81 | 0.00 | -61.39 | -11.36 |
| 16.86 | 1.03 | 1.62 | -0.03 | -61.05 | -19.15 |
| 17.71 | 1.04 | 1.26 | -0.06 | -60.76 | -28.64 |
| 18.57 | 1.03 | 1.18 | -0.05 | -60.48 | -24.08 |
| 19.43 | 1.01 | 1.44 | -0.06 | -60.41 | -21.18 |
| 20.29 | 1.02 | 1.33 | -0.09 | -60.31 | -27.06 |
| 21.14 | 1.03 | 1.24 | -0.12 | -60.17 | -27.61 |
| 22.00 | 1.02 | 1.53 | -0.11 | -60.25 | -19.52 |
| 22.86 | 1.01 | 1.62 | -0.11 | -60.26 | -17.61 |
| 23.71 | 1.01 | 1.41 | -0.10 | -60.10 | -16.06 |
| 24.57 | 1.01 | 1.29 | -0.09 | -60.09 | -18.41 |
| 25.43 | 1.01 | 1.31 | -0.09 | -60.12 | -21.97 |
| 26.29 | 1.02 | 1.18 | -0.09 | -60.41 | -20.72 |
| 27.14 | 1.00 | 1.32 | -0.09 | -60.48 | -16.57 |
| 28.00 | 1.01 | 1.57 | -0.09 | -60.24 | -13.47 |

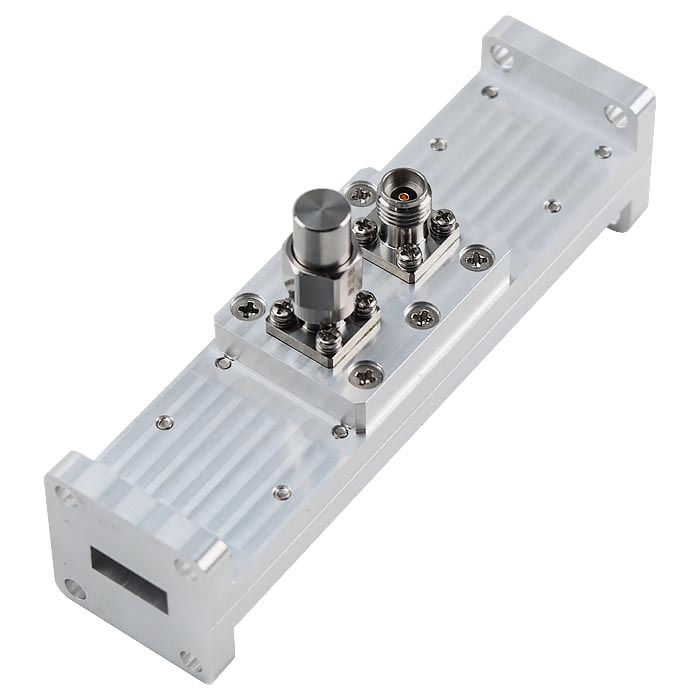

参考实物图

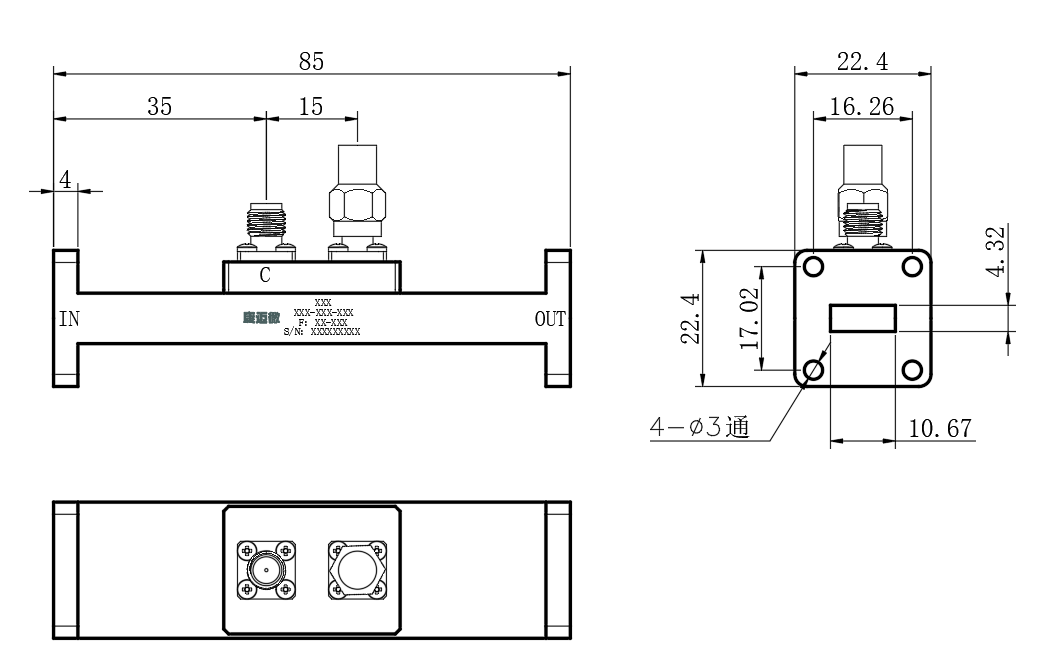

外形结构图（mm）

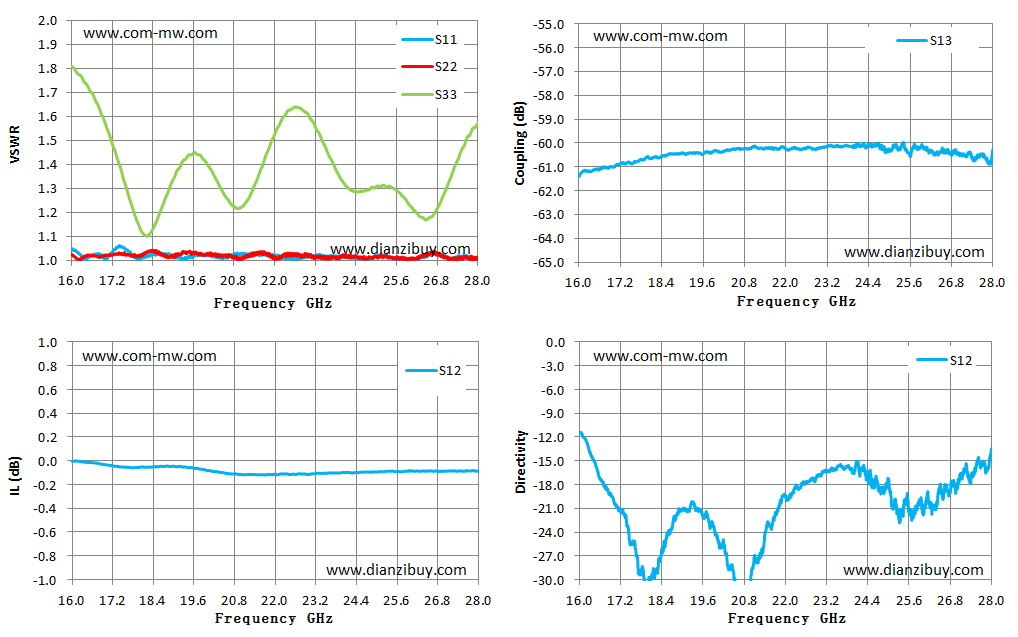

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
