产品
滤波器
通带频率 32~37GHz,DC-30GHz≥70dB,39-55GHz≥70dB,2.92-K可拆
- ZBF5-C34.5-5G-2299
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 32 | ~ | 37 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-30 | GHz≥ | 70 | dB | ||
| 带外抑制 | 39-55 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 31 | 20.56 | -59.31 | 0.42 |
| 31.5 | 13.69 | -32.03 | 0.77 |
| 32 | 1.49 | -2.05 | 1.72 |
| 32.5 | 1.34 | -1.21 | 1.12 |
| 33 | 1.56 | -1.35 | 0.93 |
| 33.5 | 1.59 | -1.26 | 0.86 |
| 34 | 1.15 | -1.08 | 0.83 |
| 34.5 | 1.41 | -1.18 | 0.81 |
| 35 | 1.57 | -1.34 | 0.79 |
| 35.5 | 1.02 | -1.09 | 0.84 |
| 36 | 1.23 | -1.23 | 0.88 |
| 36.5 | 1.12 | -1.29 | 1.02 |
| 37 | 1.22 | -1.83 | 1.58 |
| 37.5 | 16.74 | -29.34 | 0.64 |
| 38 | 22.12 | -51.19 | 0.4 |
参考实物图

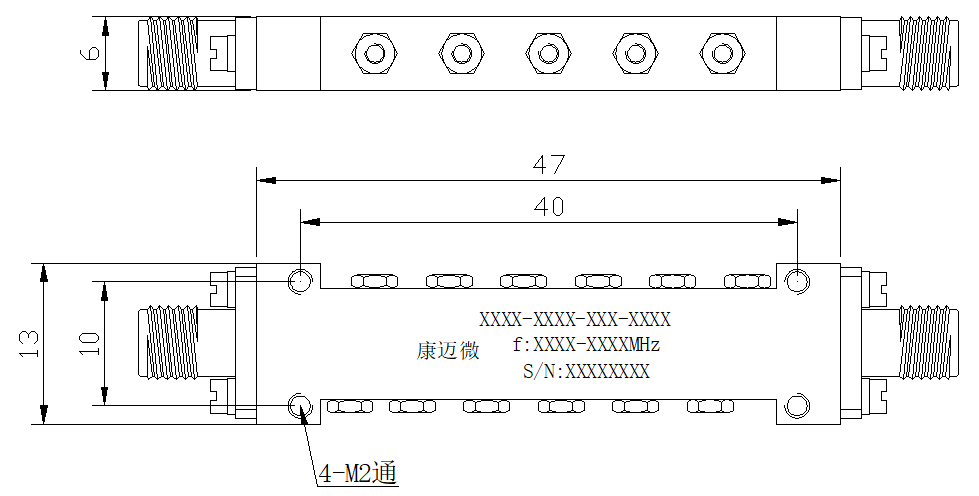

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
