产品
滤波器
阻带频率 3900~4000MHz,≥60dB,通带频率 DC~3875MHz,4020~6000MHz,N ,-140dBc@2*43dBm
- ZBSF6-C3900-4000-5668
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 3900 | ~ | 4000 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3875 | MHz | |
| 通带频率 | 4020 | ~ | 6000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.6 |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 100W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
| 工作温度 | -10~+45℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 3800.00 | 1.19 | -0.60 |
| 3825.00 | 1.15 | -0.56 |
| 3850.00 | 1.45 | -0.93 |
| 3875.00 | 1.13 | -1.34 |
| 3900.00 | 8.53 | -83.14 |
| 3925.00 | 4.88 | -90.51 |
| 3950.00 | 36.18 | -84.14 |
| 3975.00 | 28.17 | -72.38 |
| 4000.00 | 11.66 | -74.96 |
| 4025.00 | 1.44 | -1.79 |
| 4050.00 | 1.34 | -0.97 |
| 4075.00 | 1.50 | -0.67 |
| 4100.00 | 1.45 | -0.70 |
| 4125.00 | 1.39 | -0.67 |
| 4150.00 | 1.32 | -0.46 |

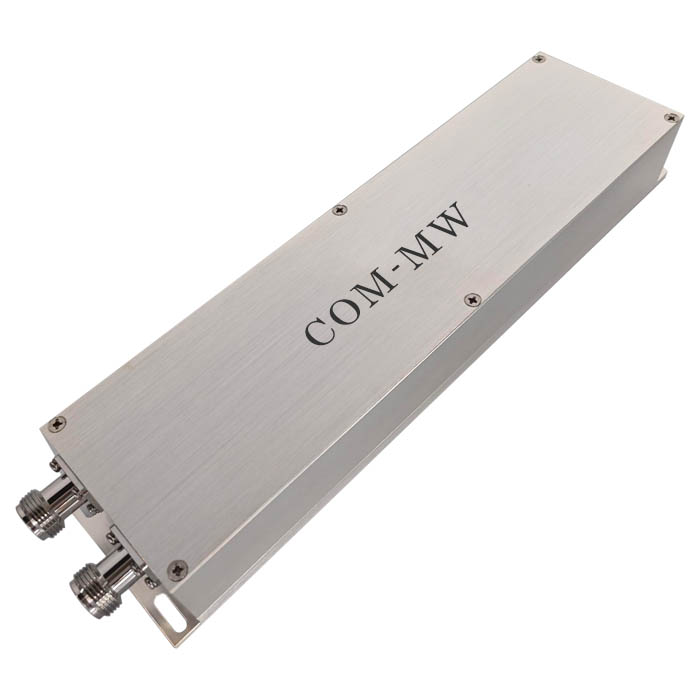

参考实物图

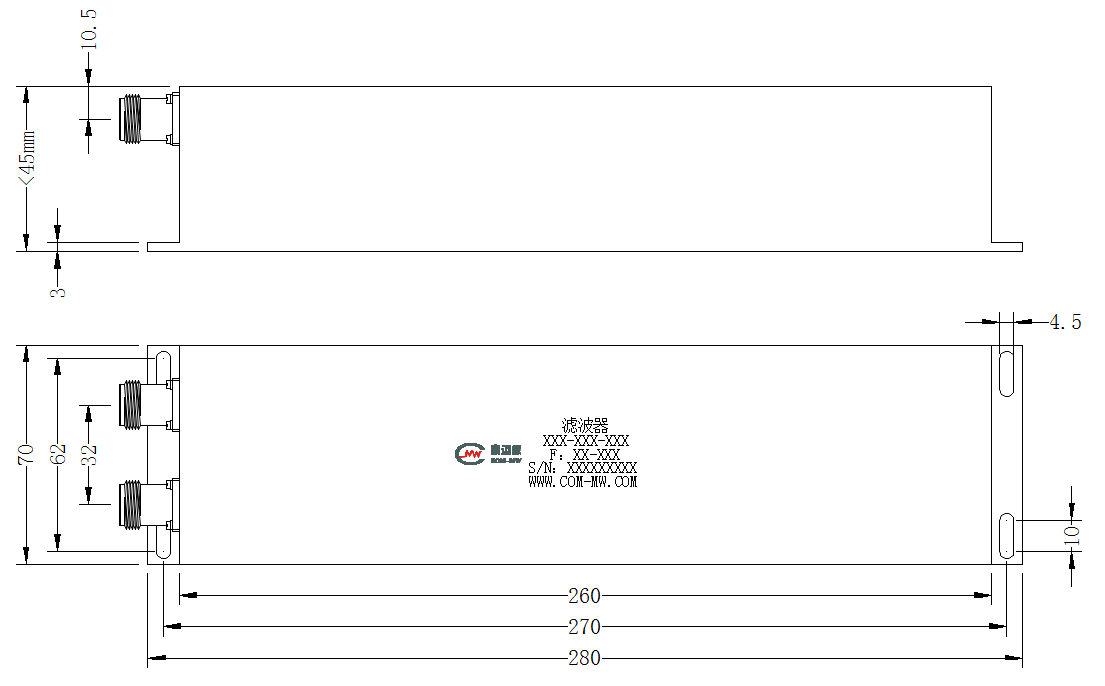

外形结构图（mm）

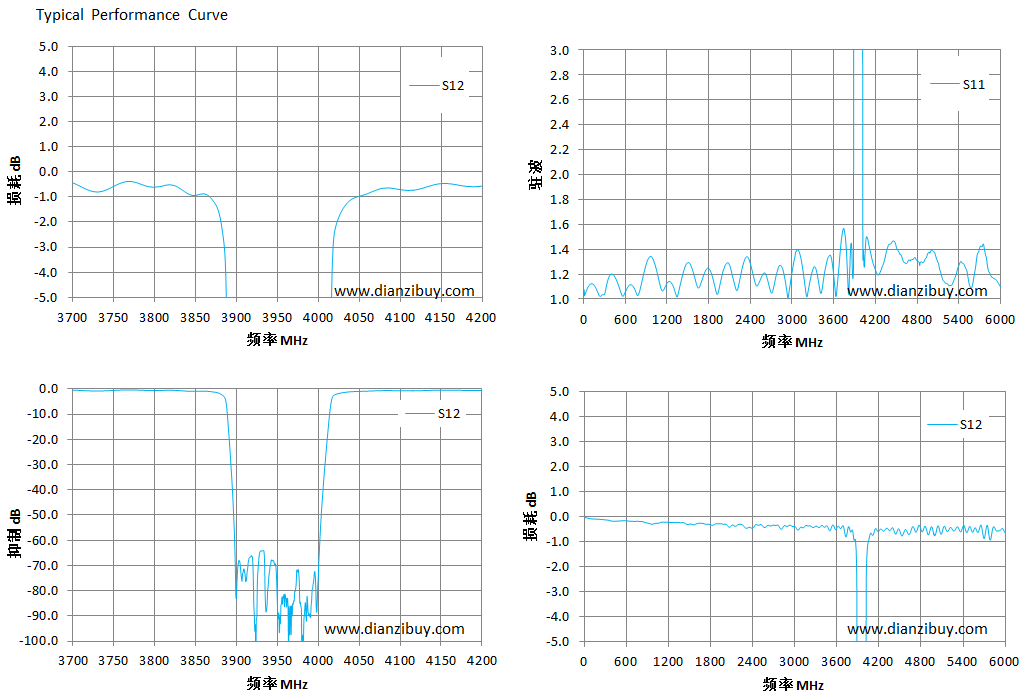

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
