滤波器
通带频率5~400MHz, DC-3.5MHz≥20dB, 表面贴装, 工业级, 替代SXHP-5+
- HF018
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 5 | ~ | 400 | MHz | ||
| 通带损耗 | 0.5 | 1.2 | dB | |||
| 带外抑制 | DC-3.5 | MHz≥ | 20 | dB | ||
| 通带驻波 | 1.2 | 1.43 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXHP-5+ |
端口定义
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 3.5 | 43.1 | 44.8 | -33.1 |
| 5 | 1.16 | 1.24 | -0.63 |
| 48 | 1.07 | 1.07 | -0.11 |
| 90 | 1.05 | 1.06 | -0.11 |
| 133 | 1.05 | 1.05 | -0.13 |
| 175 | 1.05 | 1.06 | -0.14 |
| 218 | 1.06 | 1.06 | -0.16 |
| 260 | 1.07 | 1.07 | -0.18 |
| 303 | 1.08 | 1.08 | -0.19 |
| 345 | 1.08 | 1.09 | -0.2 |
| 388 | 1.1 | 1.09 | -0.22 |
| 430 | 1.12 | 1.12 | -0.25 |
| 473 | 1.14 | 1.14 | -0.25 |
| 515 | 1.16 | 1.15 | -0.28 |
| 558 | 1.19 | 1.17 | -0.33 |
| 600 | 1.24 | 1.19 | -0.48 |

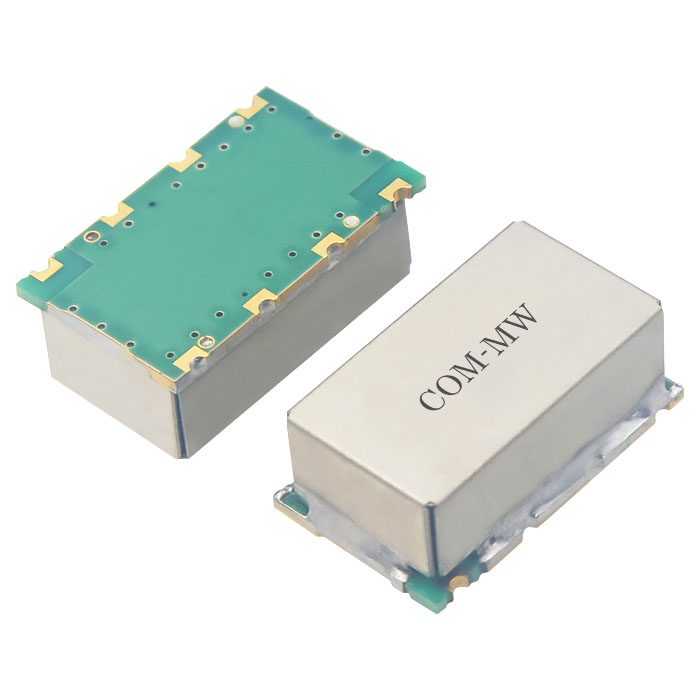

参考实物图

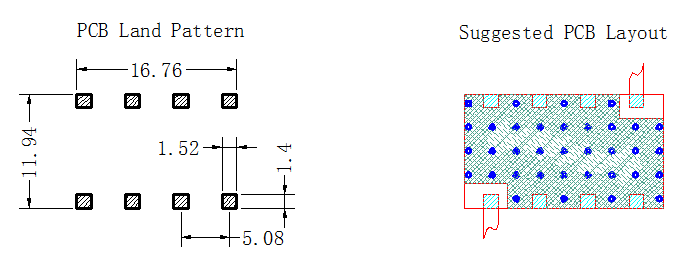

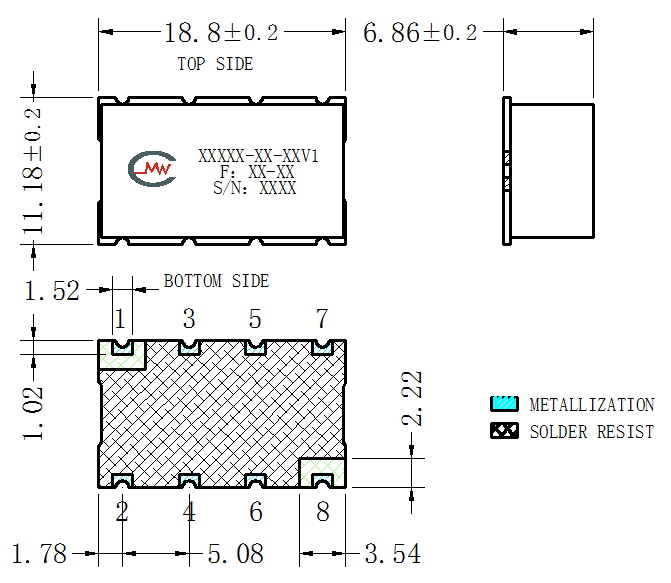

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
