产品
巴伦
3~300MHz, 阻抗比1：2, 表面贴装, 替代TC2-1T+
- T0158
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小体积，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3 | ~ | 300 | MHz |
| 插入损耗 | 1 | dB | ||
| 输入驻波比 | 1.5 | |||
| 幅度平衡 | 0.5 | |||
| 相位平衡 | 4 |
其它参数
| 阻抗比 | 1：2巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TC2-1T+ |
端口定义
| PRIMARY DOT | 初级（圆点位）：6 |
| PRIMARY | 初级：4 |
| SECONDARY DOT | 次级（圆点位）：1 |
| SECONDARY | 次级：3 |
| SECONDARY CT | 次级（中心抽头）：2 |

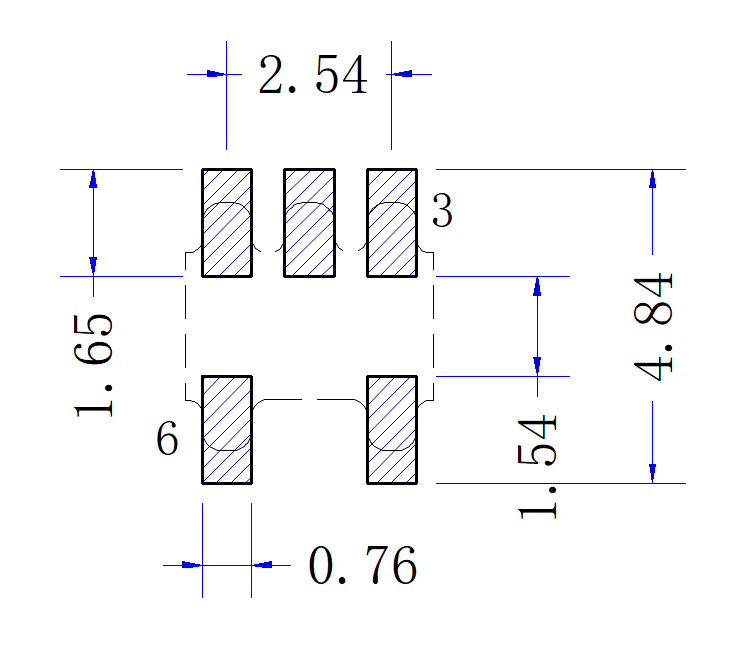

建议PCB布局图
参考实物图

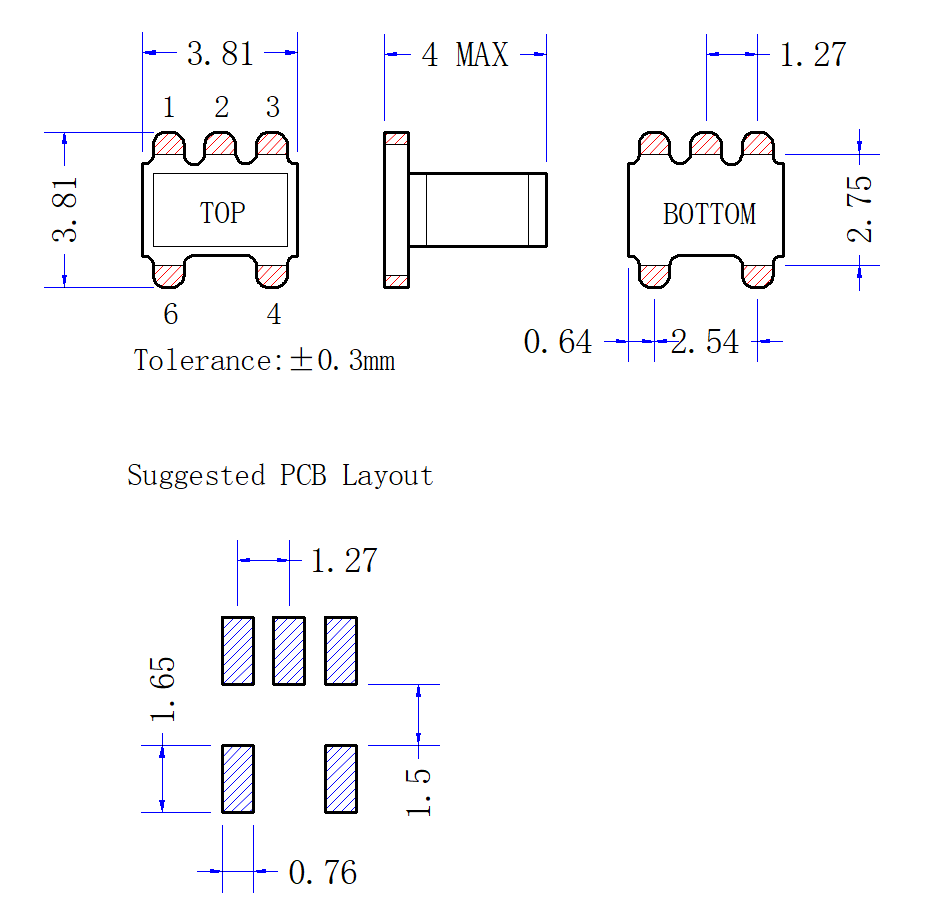

外形结构图（mm）
功能示意图
注意事项
| 1 | 产品支持260℃回流焊。 |
