负载缩略图

负载

工作频率DC~18GHz, 30W, 50Ω, SMA-J

  • DR9-30-0-18000-1296
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

宽带,大功率。

主要参数

参数 最小 典型 最大 单位
工作频率 DC ~ 18 GHz
驻波比 1.4

其它参数

功率容量30W设计保证
阻抗50Ω
接口形式SMA-J
接口材质不锈钢
表面黑色
产品外壳材料
工作温度-40~+85℃设计保证

注意事项

安装负载时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低。

典型测试数据

序号频率 GHzS11 驻波
10.011.02
21.461.04
32.931.04
44.391.08
55.861.07
67.321.07
78.791.06
810.251.06
911.711.08
1013.181.06
1114.641.12

参考实物图

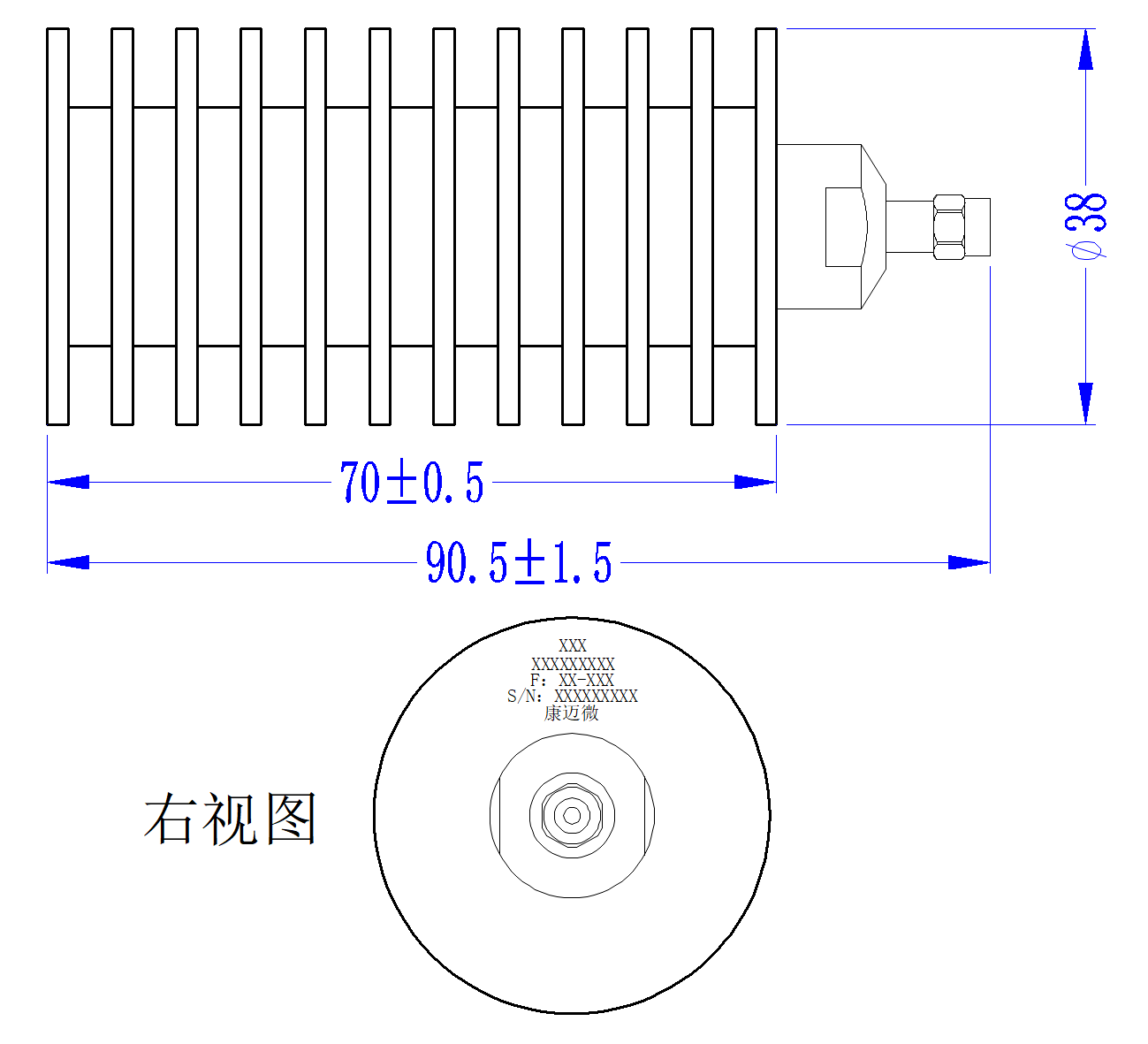

外形结构图(mm)

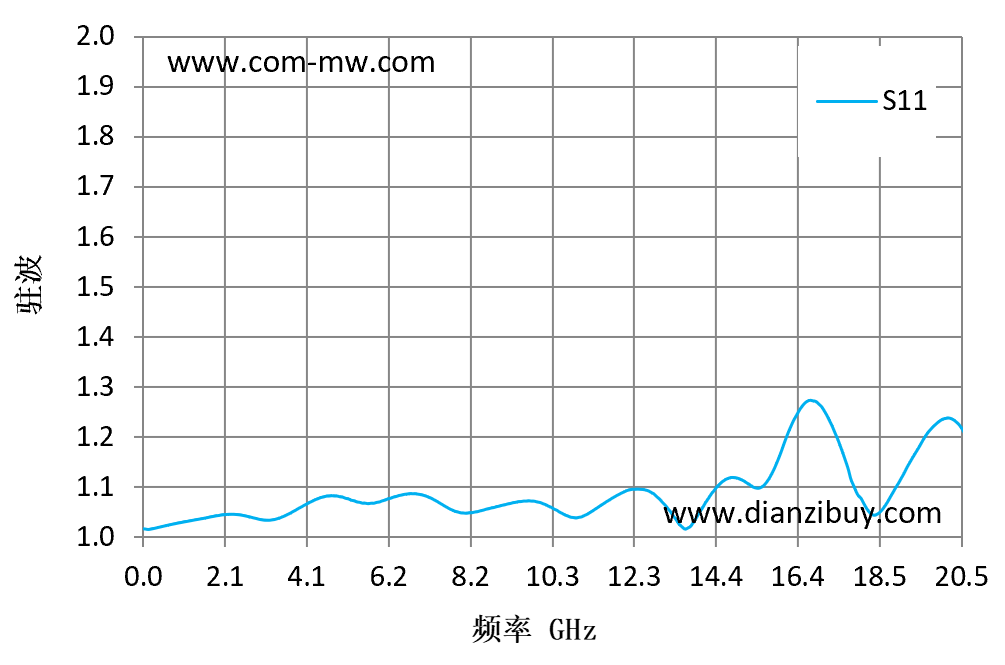

典型测试曲线图
