通带频率 3~18GHz,DC-2.6GHz≥40dB,SMA
- ZHPF5-L3-18G-3723
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-2.6 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 18417.03 | 3913.10 | -79.41 | -79.41 | -0.67 |
| 0.39 | 14579.17 | 135.95 | -49.33 | -49.33 | 0.30 |
| 0.74 | 375.42 | 91.24 | -45.67 | -45.67 | 0.14 |
| 1.10 | 114.16 | 75.92 | -45.83 | -45.83 | 0.32 |
| 1.45 | 61.36 | 34.56 | -51.92 | -51.92 | 0.27 |
| 1.81 | 37.17 | 27.00 | -64.07 | -64.07 | -0.44 |
| 2.16 | 25.46 | 19.73 | -60.25 | -60.25 | 0.20 |
| 2.52 | 19.32 | 14.68 | -51.18 | -51.18 | 0.29 |
| 2.87 | 2.35 | 2.00 | -4.46 | -4.46 | 2.61 |
| 3.23 | 1.27 | 1.32 | -1.31 | -1.31 | 0.77 |
| 3.58 | 1.28 | 1.34 | -1.02 | -1.02 | 0.50 |
| 3.94 | 1.20 | 1.21 | -0.87 | -0.87 | 0.38 |
| 4.29 | 1.16 | 1.11 | -0.79 | -0.79 | 0.31 |
| 4.65 | 1.15 | 1.08 | -0.76 | -0.76 | 0.27 |
| 5.00 | 1.15 | 1.11 | -0.74 | -0.74 | 0.24 |

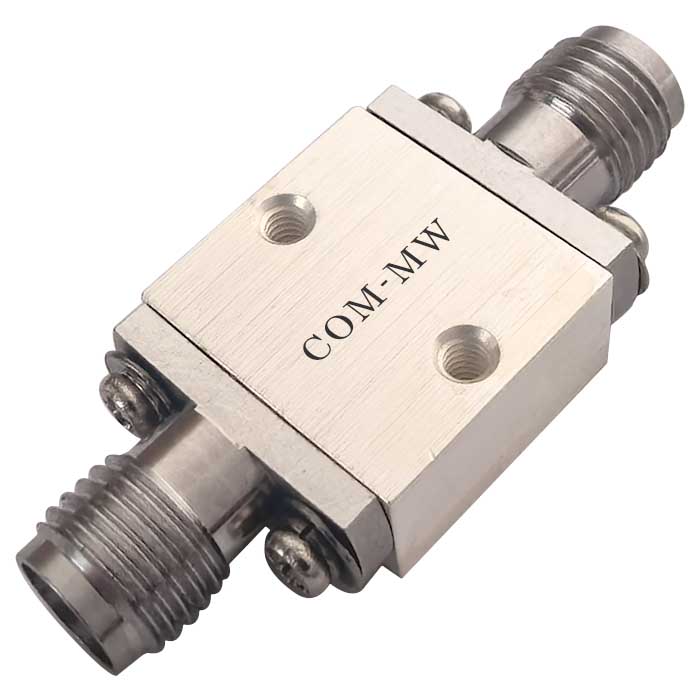

参考实物图

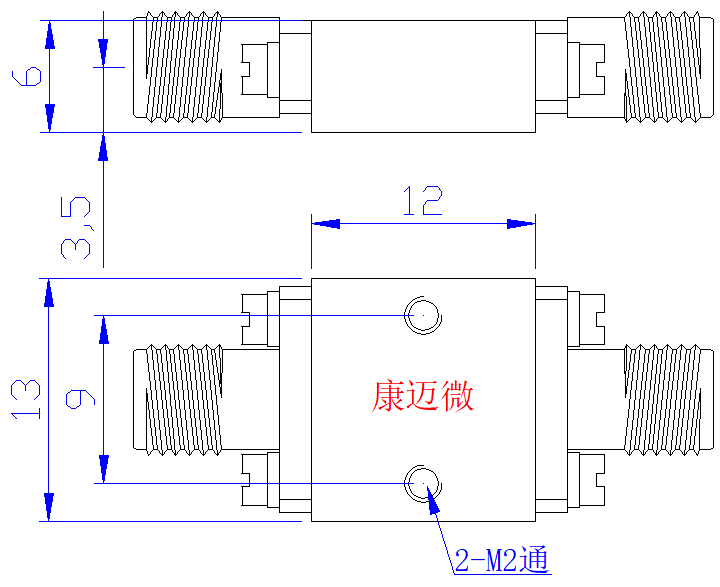

外形结构图（mm）

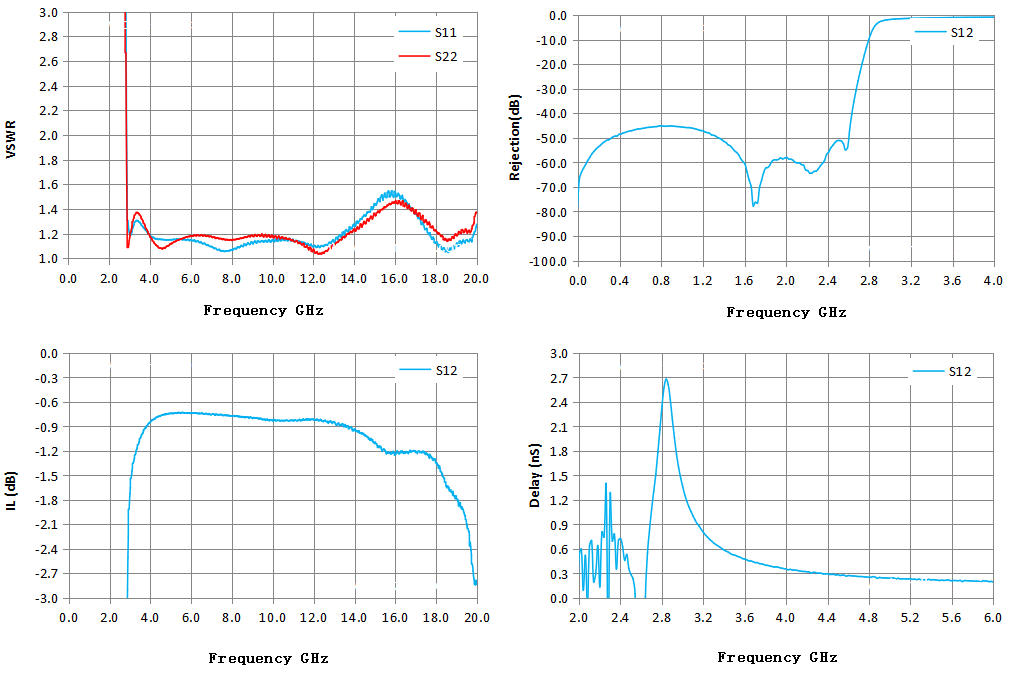

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
