产品
滤波器
阻带频率 1830~1880MHz,≥60dB,通带频率 DC~1815MHz,1895~6000MHz,N
- K6-1830-1880-15N60150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1830 | ~ | 1880 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1815 | MHz | |
| 通带频率 | 1895 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 1750 | -0.35 | 1.3 |
| 1815 | -2.21 | 1.35 |
| 1820 | -3.66 | 2.77 |
| 1825 | -10.44 | 12.36 |
| 1830 | -84.35 | 47.73 |
| 1840 | -74.76 | 44.11 |
| 1850 | -68.41 | 40.08 |
| 1856 | -75.65 | 48.22 |
| 1860 | -88.38 | 42.09 |
| 1870 | -83.81 | 47.84 |
| 1880 | -85.29 | 32.82 |
| 1885 | -8.13 | 13.48 |
| 1890 | -3.61 | 3.12 |
| 1895 | -2.18 | 1.33 |
| 1950 | -0.41 | 1.28 |
参考实物图
外形结构图（mm）

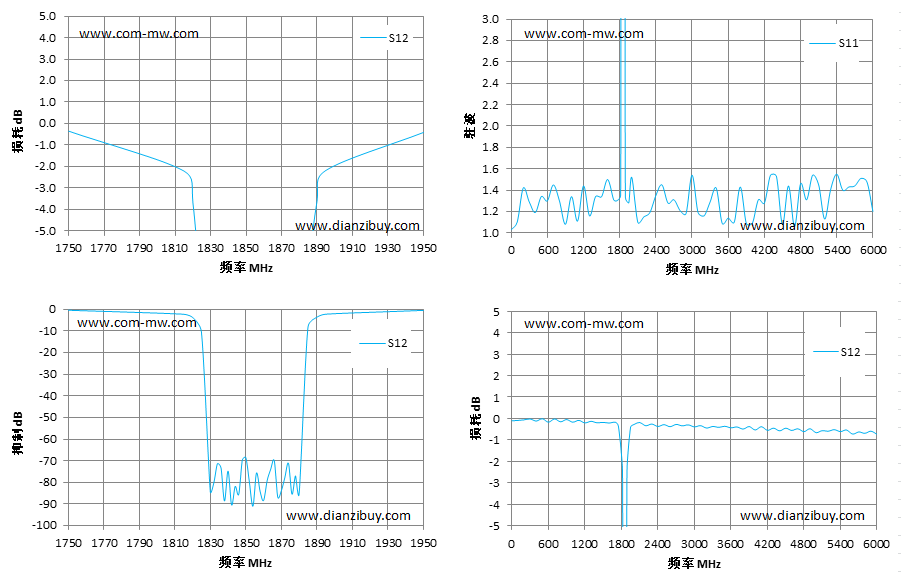

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
