微带阵列天线
工作频率 200~6000MHz,增益1 6dBi@200-1000MHZ,增益2 10dBi@1-3GHZ,增益3 12dBi@3-6GHZ,增益4 7dBi@1.1-1.7GHZ,垂直极化,右旋圆极化,N-K,TNC-K,低空无人机干扰、无人机反制、定向干扰系统。
- ZWDZ7-200-6000-2560
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
无人机定向干扰天线具有重量轻、厚度薄、增益高、干扰距离远等特点，该天线是反无人机系统中的关键组件，主要用于发射特定频段的无线电信号，干扰无人机的控制链路、导航信号（如GPS/北斗）或图像传输，从而迫使目标无人机失控、悬停、返航或降落。这类天线通常部署在机场、重要设施、大型活动等敏感区域，以保障低空空域安全。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 200 | ~ | 6000 | MHz |
| 增益1 | 6 | dBi@200-1000MHZ | ||
| 增益2 | 10 | dBi@1-3GHZ | ||
| 增益3 | 12 | dBi@3-6GHZ | ||
| 增益4 | 7 | dBi@1.1-1.7GHZ | ||
| 驻波比 | 2.0 | @433MHz\845MHz\915MHz\1400MHz\1550~1600MHz\2400MHz\5800MHz | ||
| 3dB波束宽度 | 20 | °@200-3000MHZ | ||
| 3dB波束宽度 | 10 | °@3-6GHZ | ||
| 3dB波束宽度 | 45 | °@1.1-1.7GHZ | ||
| 前后比 | 15 | dB |
其它参数
| 极化方式 | 垂直极化@200-6000MHZ |
| 极化方式 | 右旋圆极化@1.1-1.7GHZ |
| 功率容量 | 150W设计保证@200-3000MHZ |
| 功率容量 | 80W设计保证@3-6GHZ |
| 功率容量 | 50W设计保证@1.1-1.7GHZ |
| 接口形式 | N-K/4 |
| 接口形式 | TNC-K/3 |
| 外形尺寸 | 650*650*177mm不含接头 |
| 估算重量 | 10Kg |
| 表面 | 军绿色哑光 |
| 工作温度 | -40~+55℃设计保证 |
| 储存温度 | -55~+75℃设计保证 |
| 用途 | 低空无人机干扰、无人机反制、定向干扰系统。 |

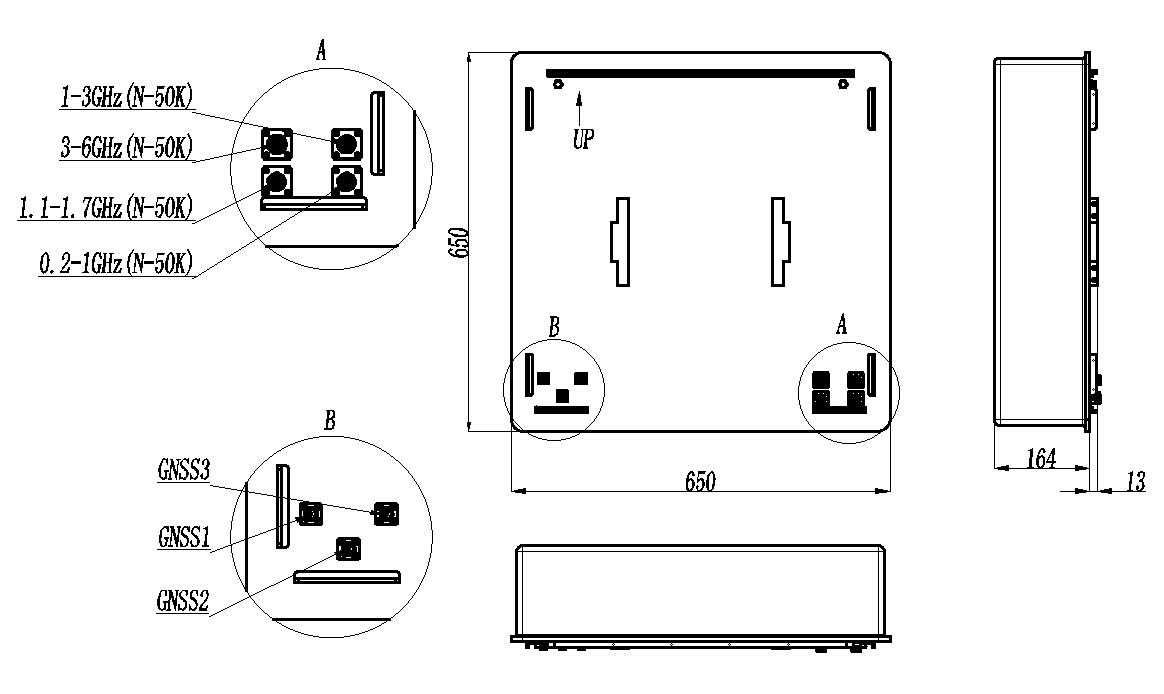

外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

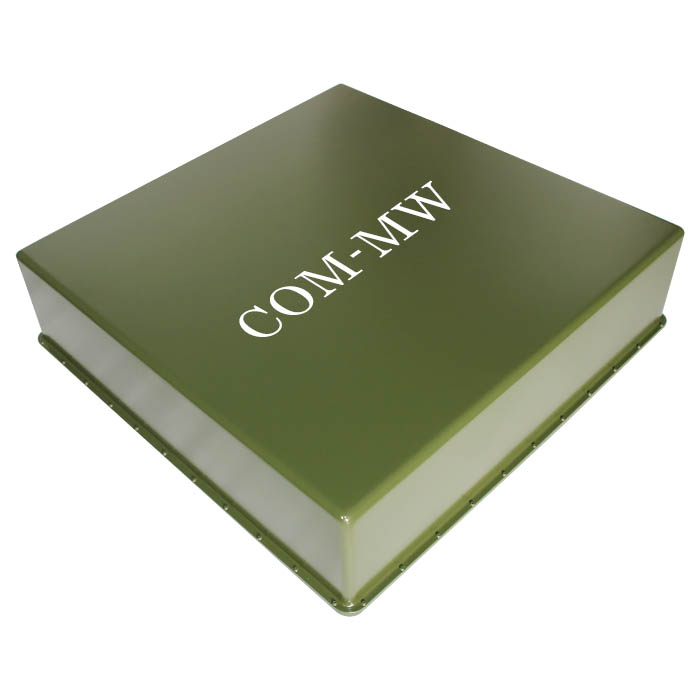

参考实物图
