产品
耦合器
6.57~9.99GHz, 耦合度30dB, 波导口, 300W,
- ZDC8-30W6.57-9.99G-1984
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6.57 | ~ | 9.99 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | 波导口 |
| 功率容量 | 300W |
| 工作温度 | -55~+85℃设计保证 |
| 其它 | 输入为FDM84，输出为FDP84，耦合端为N-K |
端口定义
| 输入端口 | 1 |
| 输出端口 | 2 |
| 耦合端口 | 3 |

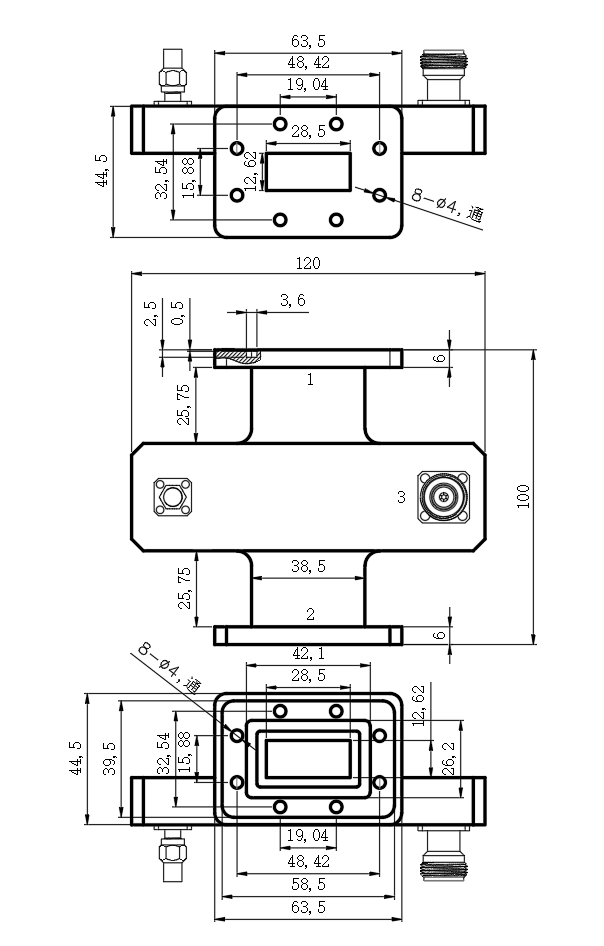

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
