产品
双工器
通带频率一300~320MHz, 通带频率二360~380MHz, N
- ZCB13-C300-380-2538
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 300 | ~ | 320 | MHz |
| 通带频率二 | / | / | 360 | ~ | 380 | MHz |
| 通带一损耗 | / | / | 0.7 | dB | ||
| 通带二损耗 | / | / | 0.7 | dB | ||
| 通带波动 | / | / | 0.3 | dB | ||
| 通带驻波 | / | / | 1.50 | |||
| 通带一抑制度 | 360-380 | MHz≥ | 70 | dB | ||
| 通带二抑制度 | 300-320 | MHz≥ | 70 | dB | ||
| 通道隔离 | / | / | 70 | dB |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 重量小于1.5Kg |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | RF1 |
| 3 | 通带二 | RF2 |

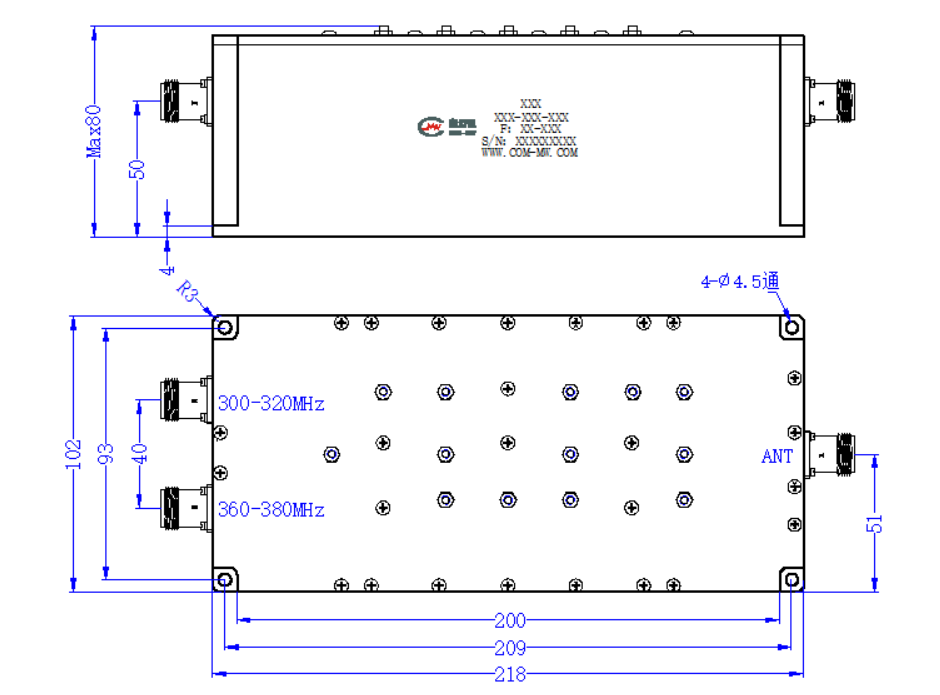

外形结构图（mm）

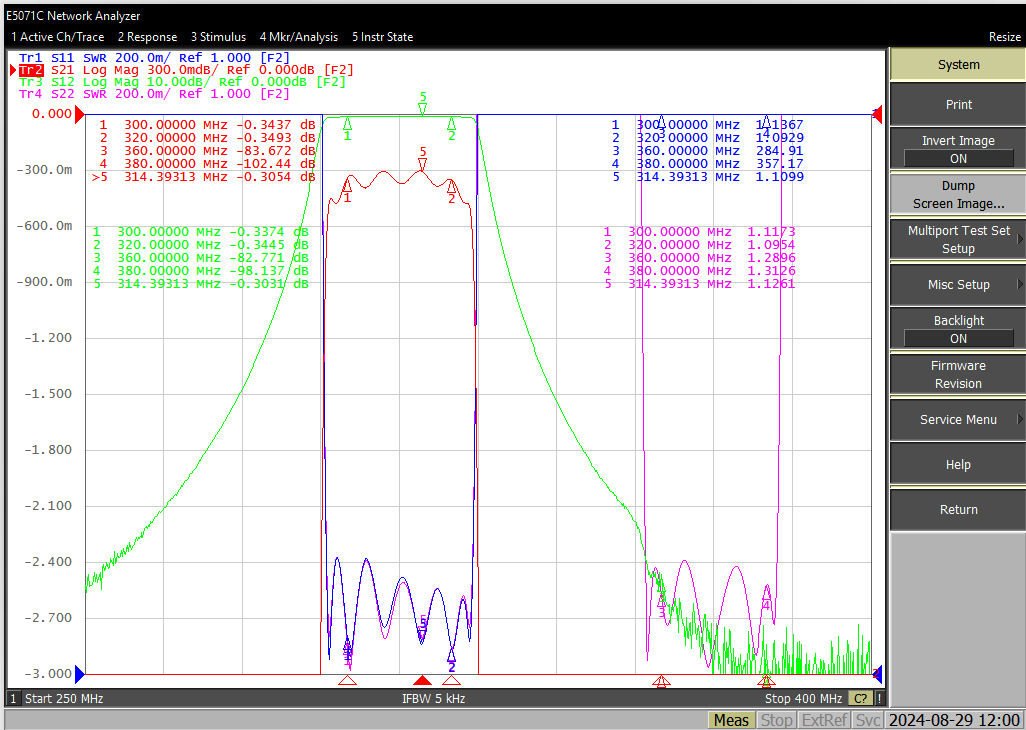

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
