滤波器
通带频率 700~1700MHz,表面贴装
- ZBF3-L1200-1000-3737
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 1700 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-370 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2200-3500 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 带宽 | -1dB≥1000MHz |
| 时延波动 | ≤2ns(1000MHz带宽） |
| 工作温度 | -40~+70℃ |
| 其它 | 产品总高度不超过5mm，不安装盖子 |
功能示意图

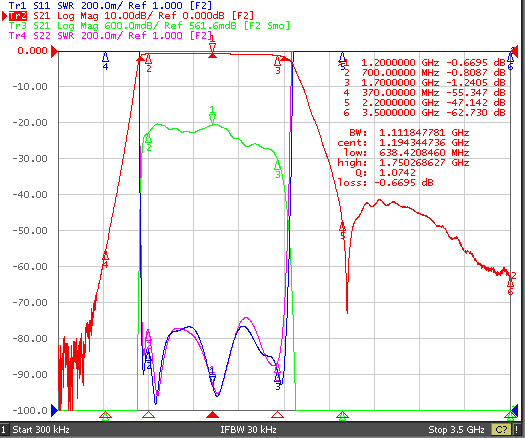

典型测试曲线图

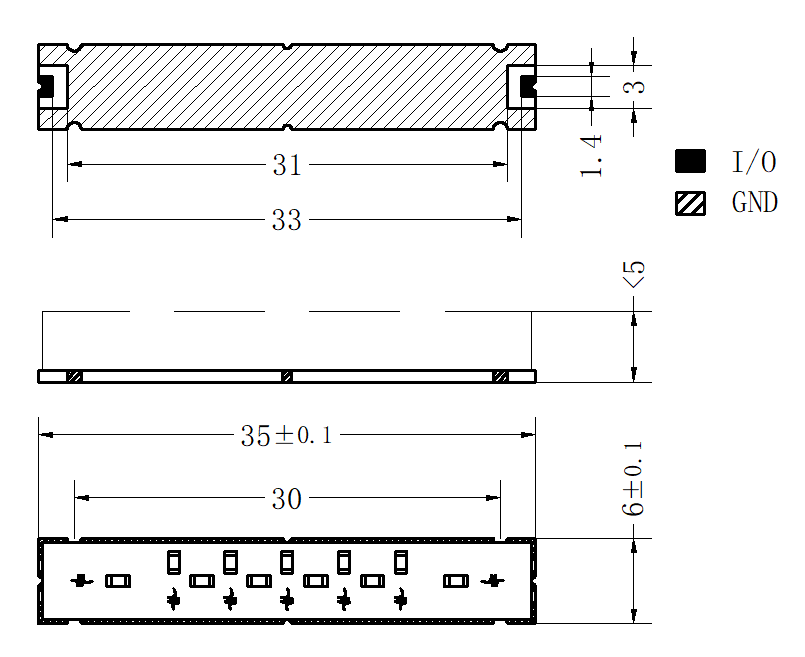

外形结构图（mm）

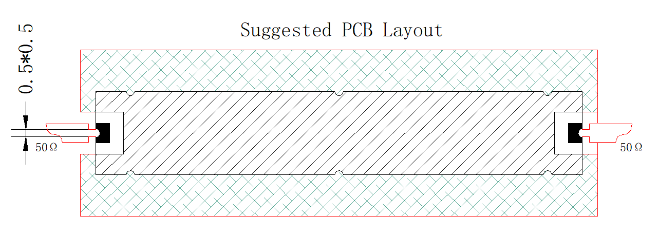

建议PCB布局图
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
