阻带频率5485~5710MHz, ≥60dB, 通带频率DC~5465MHz, 5730~7000MHz, N
高矩形系数,低损耗,大功率容量
参数 | / | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|
阻带频率 | 5485 | ~ | 5710 | MHz | |
阻带抑制 | ≥ | 60 | dB | ||
通带频率 | DC | ~ | 5465 | MHz | |
通带频率 | 5730 | ~ | 7000 | MHz | |
通带损耗 | 3.5 | dB | |||
通带驻波 | 1.8 |
接口形式 | N -K |
接口材质 | 外壳304 不锈钢 |
阻抗 | 50Ω |
表面 | 黑色烤漆 |
功率容量 | 150W设计保证 |

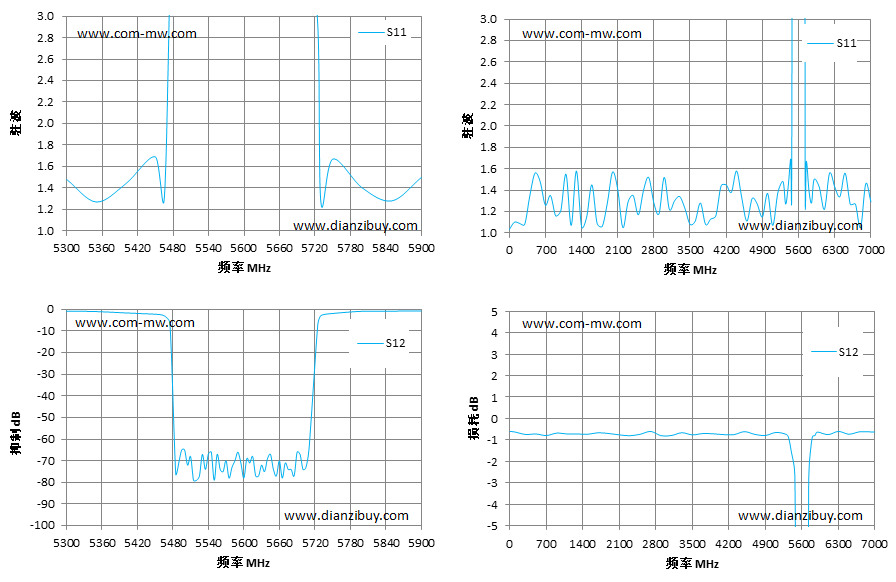

频率 MHz | S11 驻波 | S12 抑制 dB |
---|---|---|
5300 | 1.48 | -0.74 |
5400 | 1.44 | -1.59 |
5450 | 1.69 | -2.21 |
5465 | 1.3 | -2.86 |
5485 | 5.44 | -76 |
5500 | 5.68 | -65 |
5700 | 4.86 | -74 |
5710 | 3.95 | -65 |
5730 | 1.26 | -2.88 |
5750 | 1.67 | -1.86 |
5900 | 1.5 | -0.63 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
